آردوینو پرو میکرو arduino pro micro
استفاده کوچک از ماژول Atmega32u4 Atmega 32U4 5V 16Mhz برای Arduino Pro Micro می باشد.
بررسی اجمالی
جزئیات سریع
شماره مدل:
CSC-8008
نوع:
تابلوها و کیت های توسعه سیستم جاسازی شده
محل مبدا:
چین
چیپست:
اصلی
نام محصول:
برد توسعه میکروکنترلر مینی لئوناردو
تراشه اصلی:
ATMEGA32U4
بسته:
بسته ESD
کابل یو اس بی:
مشمول
برد توسعه میکروکنترلر Pro Micro 5V 16M Mini Leonardo برای آردوینو
شرح:
این برد آردوینو پرو میکرو arduino pro micro توسعه میکروکنترلر دارای 4 کانال ADC 10 بیتی، 5 پین PWM، 12 DIO و یک اتصال سریال سخت افزاری Rx و Tx است که با آن آشنا هستید. این برد که بر روی 16 مگاهرتز و 5 ولت کار می کند، شما را به یاد بسیاری از بردهای سازگار با آردوینو می اندازد که دوست دارید. یک تنظیم کننده ولتاژ روی برد وجود دارد، بنابراین می تواند تا 12 ولت DC را بپذیرد. اگر یک برد منبع تغذیه ناپایدار تهیه می کنید، مطمئن شوید که به “RAW” وصل شوید نه روی پین VCC. همچنین یک فیوز PTC و محافظ دیود را به مدار برق و اصلاح مدارهای RX و LED TX اضافه کرده اند.
همچنین ممکن است علاقه مند به خرید برد Uno R3 مشابه از اینجا باشید.
تراشه اصلی برد Uno: ATmega328P، CH340G. لطفاً در صورت نیاز به درایور CH340 با ما تماس بگیرید به طور کامل ناسازگاری و ناپایداری سنتی UNO R3 به سیستم Win7 و Win8 را برطرف می کند از منبع تغذیه 3.3 ولت و 5 ولت پشتیبانی می کند و می تواند نیازهای مختلف گسترش IO از جمله سنسور رطوبت دما، ماژول Xbee، BT را برآورده کند. ماژول بلوتوث، ماژول RF، ماژول GPRS، ماژول GPS، سپر LCD و غیره.
توضیحات محصول:
نام الگو: برد Micro Pro برای آردوینو

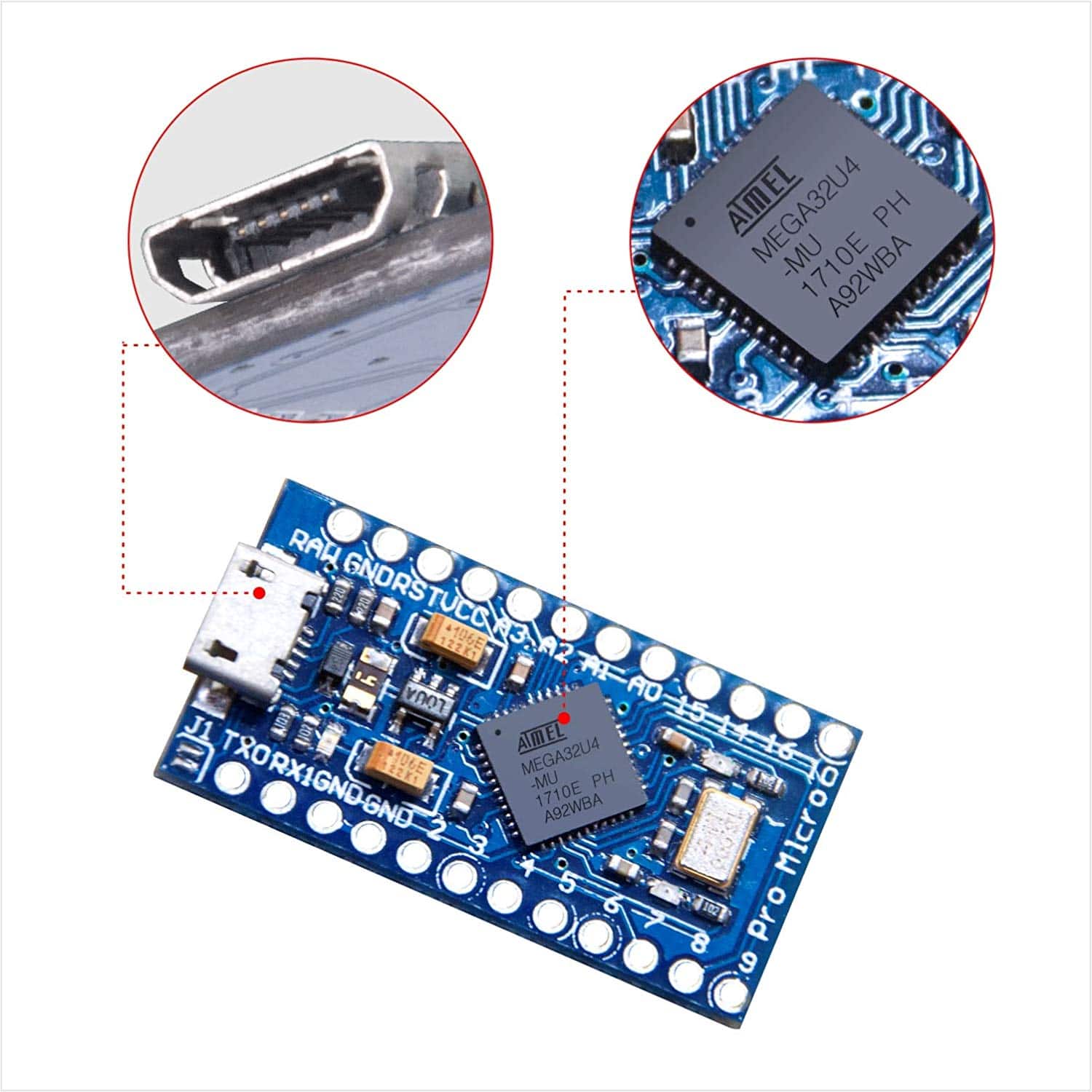

1. Pro Micro شبیه به Pro mini است به جز با ATmega32U4 روی برد. فرستنده و گیرنده USB در داخل 32U4 به ما اجازه می دهد تا اتصال USB را روی برد اضافه کنیم و رابط USB خارجی حجیم را از بین ببریم.
2. این برد کوچک همه ترفندهای آردوینو را که با آنها آشنا هستید انجام می دهد: 4 کانال ADC 10 بیتی، 5 پین PWM، 12 DIO و همچنین اتصالات سریال سخت افزاری Rx و Tx. این برد با سرعت 16 مگاهرتز و 5 ولت کار می کند، این برد شما را به یاد بردهای مورد علاقه دیگر سازگار با آردوینو می اندازد، اما این پسر کوچک می تواند تقریباً به هر جایی برود. اگر برق بدون تنظیم برد را تامین می کنید، حتما به پین ”RAW” در VCC وصل شوید.

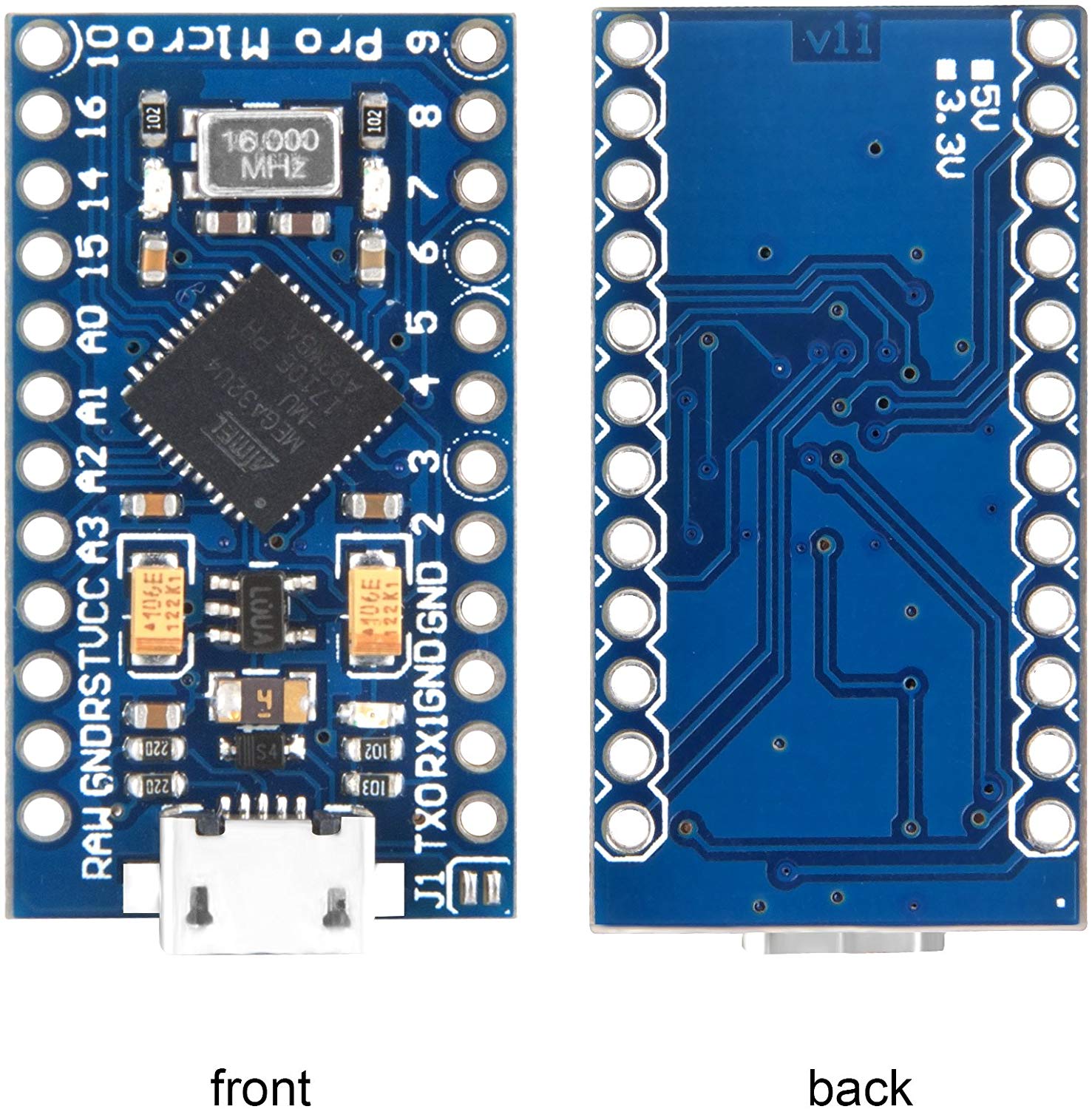

3. این آخرین ویرایش، خطای ابریشم را از آخرین نسخه برد تصحیح می کند تا پین 14 به درستی برچسب گذاری شود. ما همچنین یک فیوز PTC و محافظ دیود را به مدار برق اضافه کرده ایم و مدار LED RX و TX را اصلاح کرده ایم.
ویژگی:
ATmega32U4 با فرکانس 5V/16MHz کار می کند

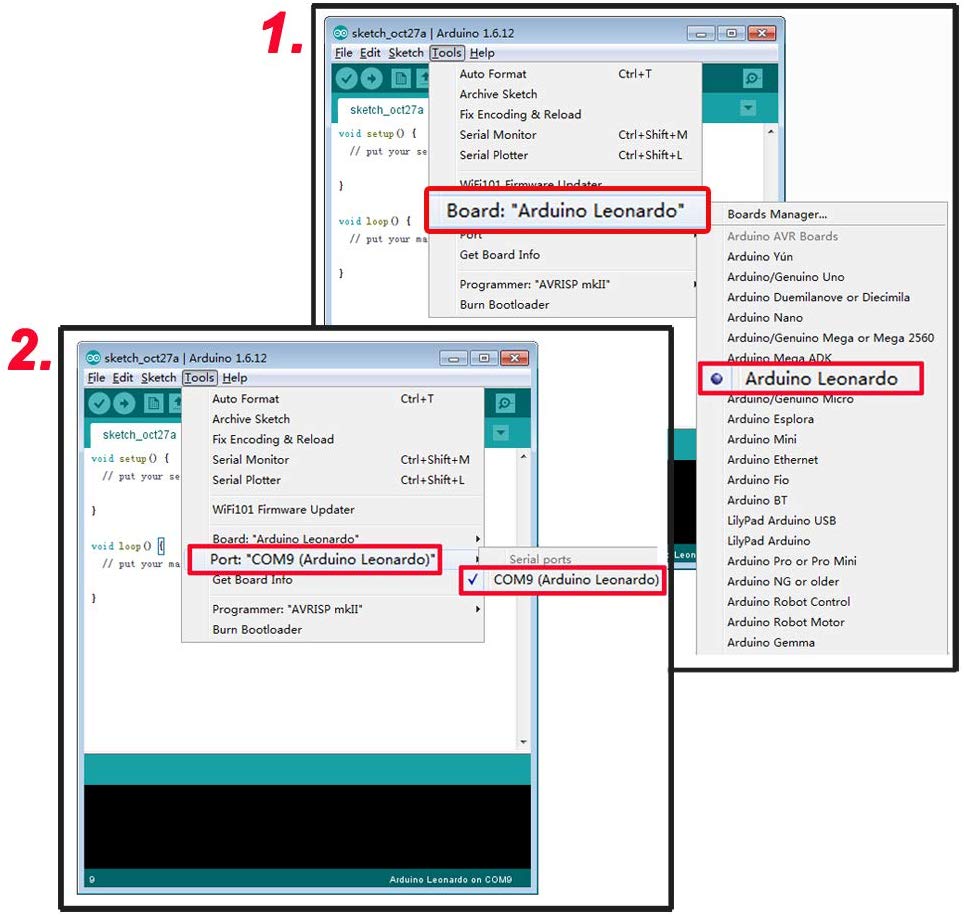

تحت آردوینو IDE نسخه 1.0.1 پشتیبانی می شود
منبع تغذیه توصیه شده برای برد: 6-7 ولت، کمتر از 9 ولت
کانکتور میکرو USB روی برد برای برنامه نویسی
4 پین ADC 10 بیتی

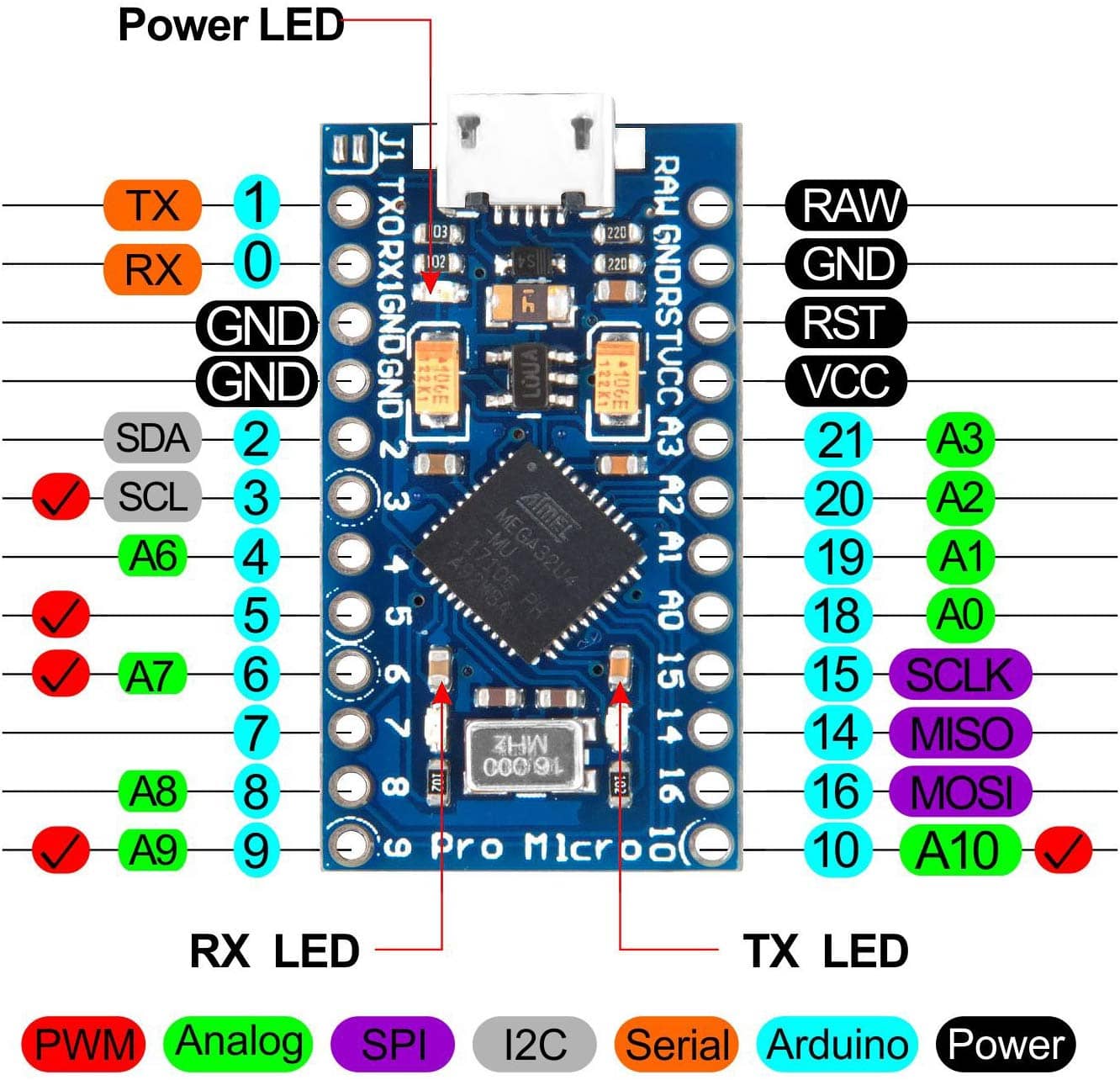

12 عدد ورودی/خروجی دیجیتال (5 عدد دارای قابلیت PWM)
اتصالات سریال سخت افزاری Rx و Tx
کوچکترین برد سازگار با آردوینو تا کنون
بسته شامل:
1 عدد ماژول OSOYOO Pro Micro ATmega32U4 برای آردوینو
Mini Use Atmega32u4 Atmega 32U4 5V 16Mhz Module For Arduino Pro Micro
Overview
Quick Details
Model Number:
CSC-8008
Type:
Embedded System Development Boards and Kits
Place of Origin:
china
Chipset:
original
Product Name:
Mini Leonardo Microcontroller Development Board
Core Chip:
ATMEGA32U4
Package:
ESD Package
USB Cable:
Included
Pro Micro 5V 16M Mini Leonardo Microcontroller Development Board For Arduino
Description:
This microcontroller development board has 4 channel 10 bit ADC, 5 PWM pins, 12 DIO, and a hardware serial connection Rx and Tx you are familiar with. Running on 16MHz and 5V, this board will remind you a lot of other Arduino compatible boards that you like. There is a voltage regulator on board, so it can accept up to 12V DC. If you are supplying an unstable power supply board, be sure to connect to the “RAW” not on the VCC pin. We have also added a PTC fuse and diode protection to the power circuit and to correct the RX and LED TX circuits.
You may also interest to buy the similiar Uno R3 Board here.
Uno board Main Chip: ATmega328P, CH340G. Please contact us if you need the CH340 driver Completely solves the traditional incompatible and instability of the UNO R3 to Win7 and Win8 system Support both 3.3V & 5V Power Supply and can meet different IO expansion requirements, including temperature humidity sensor, Xbee module, BT Bluetooth module, RF module, GPRS module, GPS module, LCD shield and so on.
Product description
Pattern Name:Pro Micro board for Arduino
1. The Pro Micro is similar to the Pro mini except with a ATmega32U4 on board. The USB transceiver inside the 32U4 allows us to add USB connectivity on board and do away with bulky external USB interface.
2. This tiny little board does all of the neat-o Arduino tricks that you’re familiar with: 4 channels of 10-bit ADC, 5 PWM pins, 12 DIOs as well as hardware serial connections Rx and Tx. Running at 16MHz and 5V, this board will remind you a lot of your other favorite Arduino-compatible boards but this little guy can go just about anywhere. If you’re supplying unregulated power to the board, be sure to connect to the “RAW” pin on not VCC.
3. This latest revision corrects the silk error from the last version of the board so that pin 14 is correctly labeled. We’ve also added a PTC fuse and diode protection to the power circuit and corrected the RX and TX LED circuit.
Feature:
ATmega32U4 running at 5V/16MHz
Supported under Arduino IDE v1.0.1
Recommand power supply for board: 6-7V, less than 9V
On-Board micro-USB connector for programming
4 x 10-bit ADC pins
12 x Digital I/Os (5 are PWM capable)
Rx and Tx Hardware Serial Connections
Our Smallest Arduino-Compatible Board Yet
Package includes:
1 x OSOYOO Pro Micro ATmega32U4 Module for Arduino
