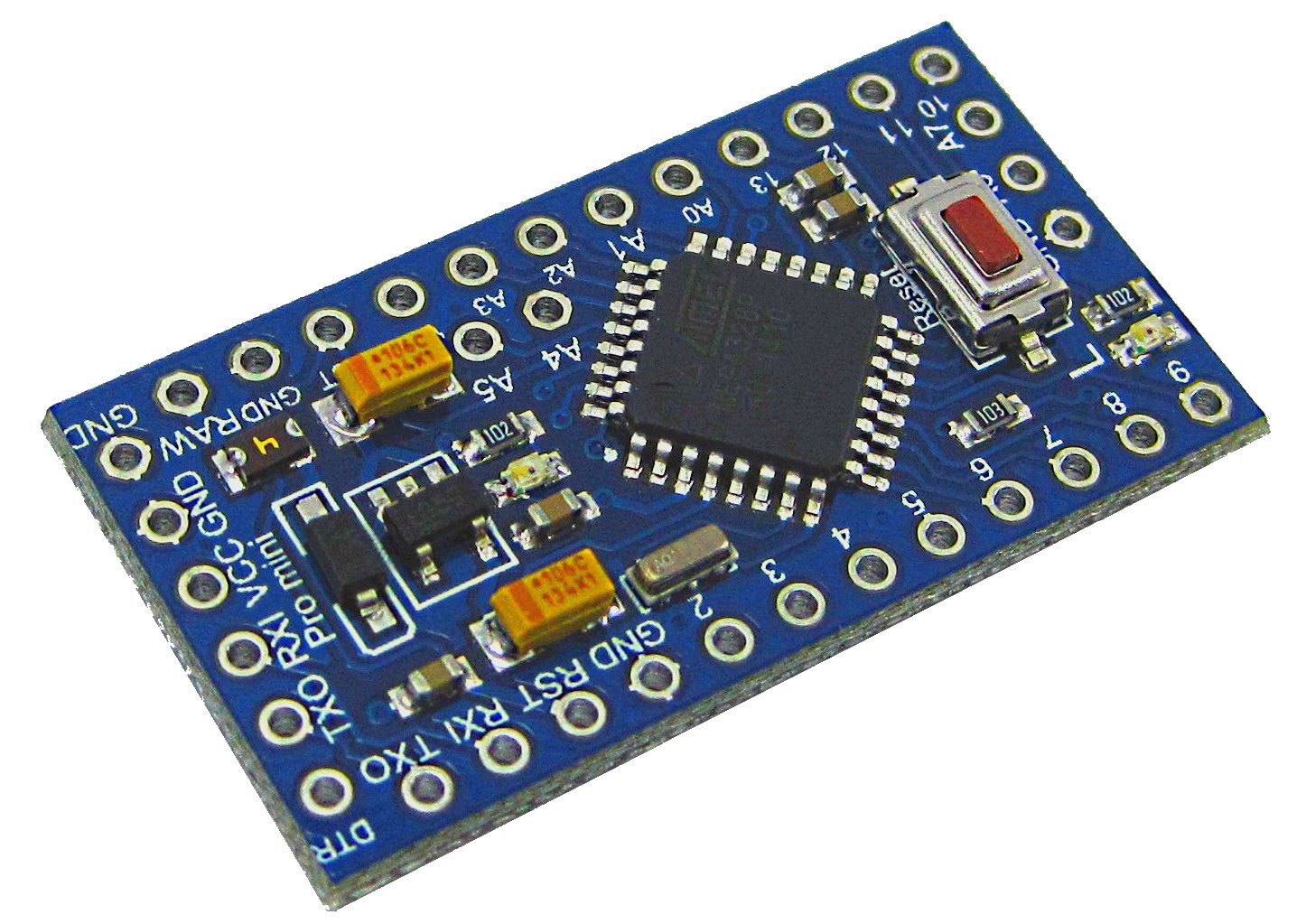

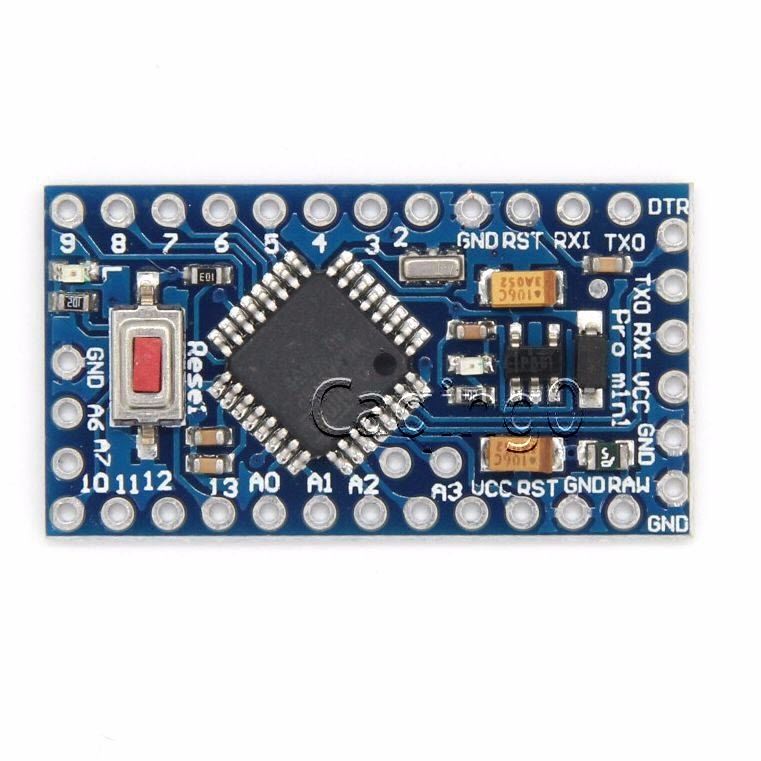

آردوینو پرو مینی Arduino PRO MINI 3.3V
همانطور که از نام این برد آردوینو پرو مینی Arduino PRO MINI 3.3V مشخص است آردوینو پرو مینی یک برد حرفه ای کوچک می باشد ! در این برد برای کمتر شدن اندازه و کاهش وزن آن ورودی آدابتور و پورت USB حذف شده اند. سایز کوچک و وزن اندک این برد آن را یک گزینه بسیار ایده ال برای استفاده در ربات های پرنده و یا هواپیماهای مدل می نماید، همچنین اگر می خواهید اندازه پروژه خود را کوچک نگاه دارید ، باز هم ما استفاده از آردوینو پرو مینی را به شما توصیه می نماییم. بر خلاف اندازه کوچک و قیمت اندک آن با توجه به اینکه میکروکنترل به کار رفته درون این برد atmega328 می باشد از نظر کارایی هیچ تفاوتی با سایر بردهای آردوینو که چیپ آنها atmega328 می باشد، ندارد. تنها تفاوت این برد در شکل فیزیکی آن می باشد ، حذف پورت USB باعث می شود که شما نتوانید به سادگی سایر برد های آردوینو کدهای خود را بر روی برد آپلود نمایید ، برای آپلود کدها می توانید از یک برد آردینو دیگر که دارای رابط USB می باشد به عنوان پراگرامر استفاده کنید و یا اینکه کد خود را از طریق یک کابل FTDI و یا مبدلUSB به سریال موجود در سایت درون میکروی برد آپلود نمایید.
این برد مشابه برد آردوینو نانو دارای 14 ورودی و خروجی دیجیتال ( 6 تای آنها می توانند به عنوان خروجی PWM استفاده شوند ) ، 8 ورودی آنالوگ و یک دکمه ریست می باشد. این برد برای افرادی طراحی شده است که با برنامه نویسی بردهای آردوینو آشنایی دارند و می خوهند یک نمونه دائمی از محصول خود را بسازند. با توجه به قیمت ارزان این برد ، به راحتی می توانید از آن در تولیدات نهایی و محصولات تجاری خود نیز از آن استفاده نمایید.
پارامترهای محصول
مشخصات آردوینو پرو مینی Arduino PRO MINI 3.3V:
1. 14 پورت ورودی/خروجی دیجیتال Rx, TX, D2~D13
2. 2.8 پورت ورودی آنالوگ A0~A7
3. یک جفت پورت سریال سطح TTL RX/TX
4. 6 پورت PWM، D3، D5، D6، D9، D10، D11
5. دانلود سریال را پشتیبانی کنید
6. پشتیبانی از منبع تغذیه خارجی 3.3V-12V DC
7. از منبع تغذیه باتری 9 ولت پشتیبانی می کند
8. ابعاد: 33.3 * 18.0mm
امکانات:
1. نسخه حرفه ای Mini Pro یک برد مدار میکرو کنترلر است.
2. دارای 14 پین ورودی/خروجی دیجیتال (6 عدد از آنها می تواند به عنوان خروجی PWM استفاده شود)
8 ورودی آنالوگ، یک تشدید کننده 16 مگاهرتز/8 مگاهرتز، یک دکمه تنظیم مجدد، و سوراخ های نصب روی سر پین.
3. ولتاژ خروجی: 3.3 ولت اختیاری
4. فرکانس نوسانگر کریستالی: 16 مگاهرتز یا 8 مگاهرتز اختیاری
لیست پکیج:
1 * برد انتخابی Mini PRO
ویژگی ها:
| میکروکنترلر | ATmega328 |
| ولتاژ عملیاتی | 3.3 ولت |
| ولتاژ ورودی (پیشنهادی) | 7-12ولت |
| ولتاژ ورودی (محدوده) | 6-20ولت |
| پین های دیجیتال ورودی/خروجی | 14 (6 تای آن به عنوان خروجی PWM استفاده می شود.) |
| پین های ورودی آنالوگ | 8 |
| جریان DC هر پین ورودی و خروجی | 40 میلی آمپر |
| جریان DC جهت پین 3.3V | 50 میلی آمپر |
| حافظه فلش | 32 کیلوبایت (ATmega328) که 0.5 کیلوبایت از آن مورد استفاده BootLoader قرار می گیرد. |
| SRAM |
2 KB (ATmega328) |
| EEPROM |
1 KB (ATmega328) |
| سرعت | 8 MHz |
Arduino PRO MINI Arduino PRO MINI 3.3V
As the name implies, the Arduino Pro Mini is a small professional board! In this board, the adapter input and USB port have been removed to reduce its size and weight. The small size and light weight of this board makes it a very ideal option for use in flying robots or model airplanes. Also, if you want to keep the size of your project small, we still use the Arduino Pro Mini for you. We recommend. Despite its small size and low price, due to the fact that the microcontroller used in this board is atmega328, in terms of performance, it is no different from other Arduino boards whose chip is atmega328. The only difference is in the physical shape of the board, the removal of the USB port makes it impossible for you to easily upload your code to other Arduino boards on the board, you can upload codes from another Arduino board that has a USB interface. Use it as a programmer or upload your code via an FTDI cable or USB to serial converter on the site inside the micro-board.
This board is similar to the Arduino Nano board with 14 digital inputs and outputs (6 of which can be used as PWM outputs), 8 analog inputs and a reset button. This board is designed for people who are familiar with Arduino board programming and want to build a permanent prototype of their product. Due to the cheap price of this board, you can easily use it in your final products and commercial products.
Product Parameters
Specification:
1. 14 Digital input/Output Port Rx, TX, D2~D13
2. 2.8 Analog input Ports A0~A7
3. One Pair TTL level serial port RX/TX
4. 6 PWM ports, D3, D5, D6, D9, D10, D11
5. Support Serial Download
6. Support external 3.3V-12V DC power supply
7. Supports 9V battery power supply
8. Dimension: 33.3*18.0mm
Features:
1. The professional version of Mini Pro is a micro controller circuit board.
2. It has 14 digital input/Output pins (6 of them can be used as a PWM output),
8 analog inputs, a 16MHz/8MHz resonator, a reset button, and mounting holes to the pin head.
3. Output Voltage: 3.3V Optional
4. Crystal oscillator Frequency: 16MHz or 8MHz Optional
Package List:
1 * Mini PRO Optional Board
