آردوینو یونو Arduino UNO smd ch340
این برد توسعه درایور USB UNO R3 ATmega328P CH340G است و یک SMD است.
نسخه UNO R3 SMD سازگار با آردوینو می باشد.
این برد دارای سوراخ های اضافی برای نصب پین های نری، روی همه کانکتورها، در مجاورت هدر مادگی، به طوری که می توانیم از اتصال دهنده های مادگی به مادگی برای اتصال سایر لوازم جانبی دارای پین های هدر نری استفاده کنیم.
سوراخ های اضافی در کنار کانکتور ICSP برای Tx، Rx، +5V، 3.3V و SCL، SDA وجود داشت.
سازگاری کامل با ویندوز 7، 8 و بالاتر
شرح آردوینو یونو Arduino UNO smd ch340:
این برد توسعه UNO R3 سازگار با آردوینو اکثر ویژگی‌های Uno اصلی را با مزیت اضافه شده از هدر ISP و رابط USB CH340G دارد. UNO را می توان از طریق کابل USB B (شامل) با استفاده از Arduino IDE برنامه ریزی کرد: فقط برد را وصل کنید، “Arduino UNO” را از منوی برد انتخاب کنید و آماده آپلود طرح ها هستید. می توانید برد UNO را از طریق USB یا از طریق جک بشکه ای تغذیه کنید. رگولاتور قدرت روی برد می تواند هر ولتاژ ورودی روی جک بشکه را از 7 تا 15 Vdc کنترل کند. مشخصات: میکروکنترلر UNO R3 آردوینو سازگار با برد توسعه ATmega328 با بوت لودر UNO نصب شده برنامه نویسی USB که توسط کانکتور USB-B CH340G و کابل 20 سانتی متری شامل ولتاژ ورودی: 7-15 ولت در کانکتور بشکه، یا توان USB 0-3 ولت خروجی با خروجی های 3 ولت قابل اتصال به USB 14 پین دیجیتال ورودی/خروجی (6 خروجی PWM) 6 ورودی آنالوگ ISP Header 32k حافظه فلش 16 مگاهرتز سرعت ساعت تمام SMD Construction R3 Shield سازگار شامل یک کابل USB 20 سانتی متری است.
توضیحات محصول:
این محصول یک کلون بهینه شده از آردوین UNO R3 است، بهترین کیفیت و عملکرد محصول را در شرایط سخت ارائه می دهد که برای اطمینان از سازگاری و سازگاری با بردهای رسمی و همچنین استفاده آسان طراحی شده است.
مزایای:
1. به طور کامل مشکل با برد UNO سنتی را حل می کند و اکنون کاملاً با سیستم عامل های win7 و win8 سازگار است.
2. افزایش سوکت پین، برای تسهیل استفاده از خط DuPont.
3. جایگزین 16u2 می شود، بنابراین هزینه به نصف کاهش می یابد، مصرف کنندگان حداکثر سود را دریافت می کنند. در صورتی که برد در دستگاه های ویندوز شناسایی نشد لطفا درایور ch341 usb to ttl را نصب کنید تا برد کار کند.
Arduino UNO smd ch340
This is UNO R3 ATmega328P CH340G USB Driver Development Board, and it is an SMD
Arduin Compatible UNO R3 SMD Version

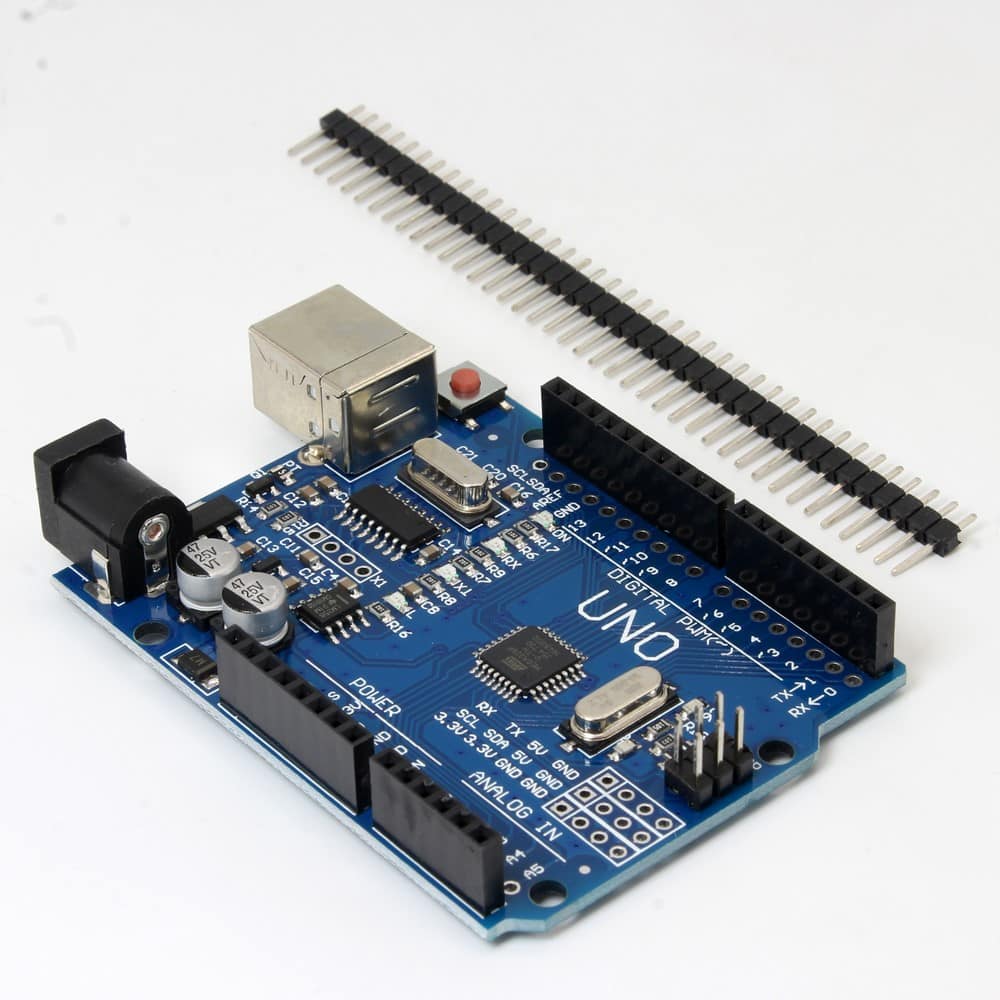

It has additional holes to mount male pins, on all connectors, adjacent to female header, so that we can use female-to-female connectors to link up other accessories having male header pins.

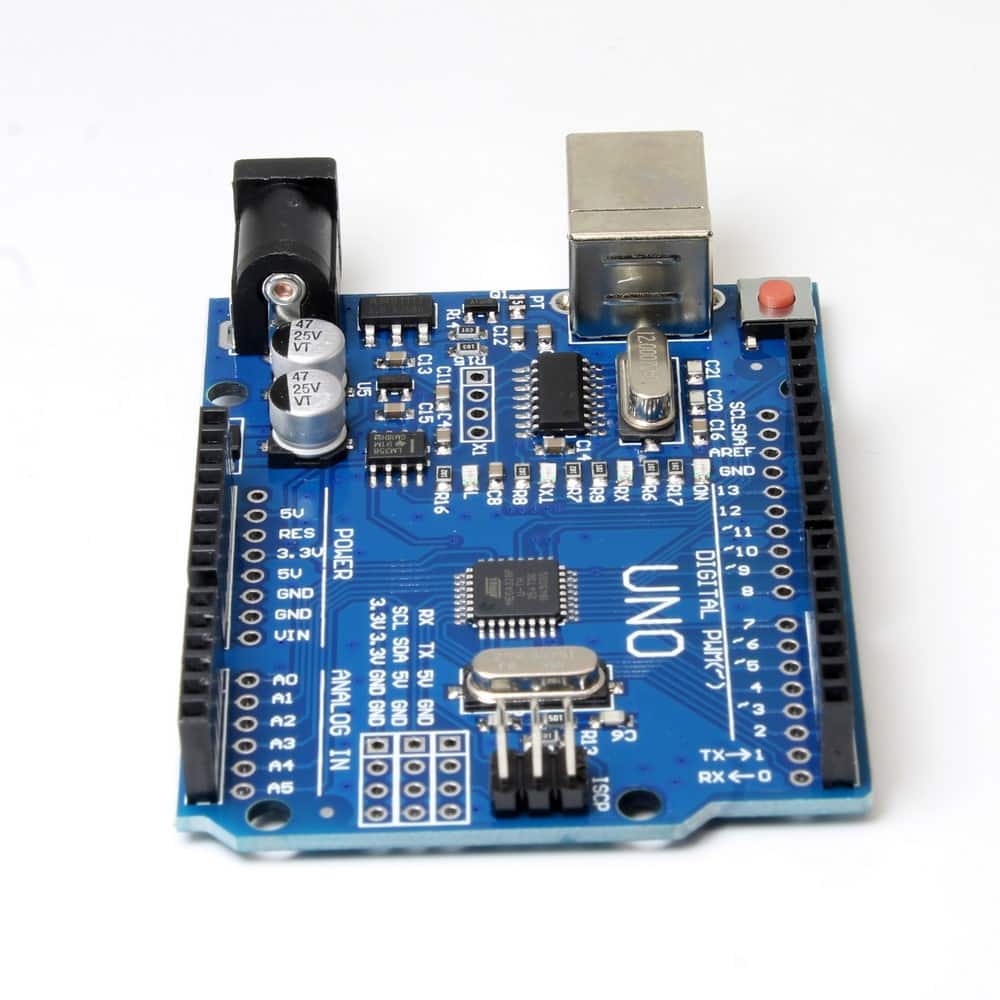

There were extra holes next to ICSP connector for Tx, Rx, +5V, 3.3V and SCL, SDA.
Fully Compatible with Windows 7, 8 and above
Description:
This Arduino-Compatible UNO R3 development board has most of the features of the original Uno with the added benefit of an ISP header and CH340G USB interface. The UNO can be programmed over a USB B cable (included) using the Arduino IDE: Just plug in the board, select “Arduino UNO” from the board menu and you are ready to upload sketches. You can power the UNO Board over USB or through the barrel jack. The on-board power regulator can handle any input voltage on the barrel jack from 7 to 15 Vdc. Specifications: UNO R3 Arduino Compatible Development Board ATmega328 microcontroller with UNO Bootloader Installed USB Programming Facilitated by the CH340G USB-B Connector and 20cm cable included Input voltage: 7-15V on barrel connector, or USB power 0-5V outputs with 3.3V compatible inputs 14 Digital I/O Pins (6 PWM outputs) 6 Analog Inputs ISP Header 32k Flash Memory 16MHz Clock Speed All SMD Construction R3 Shield Compatible Includes a 20 cm USB cable.
Product description:
This product is an optimized clone of Arduin UNO R3 , it delivers best product quality and function under demanding conditions designed to ensure both consistent and compatible with the official boards, but also easy to use.
Advantages:
1. It completely solves the problem with traditional UNO board and is now fully compatible with win7 and win8 operating systems.
2. Increased pin socket , to facilitate the use of DuPont line.
3. It replaces the 16u2, so the cost is reduced by half, consumers get the maximum benefit. In case if the board didn’t get detected in windows machines please install ch341 usb to ttl driver to get the board to working
