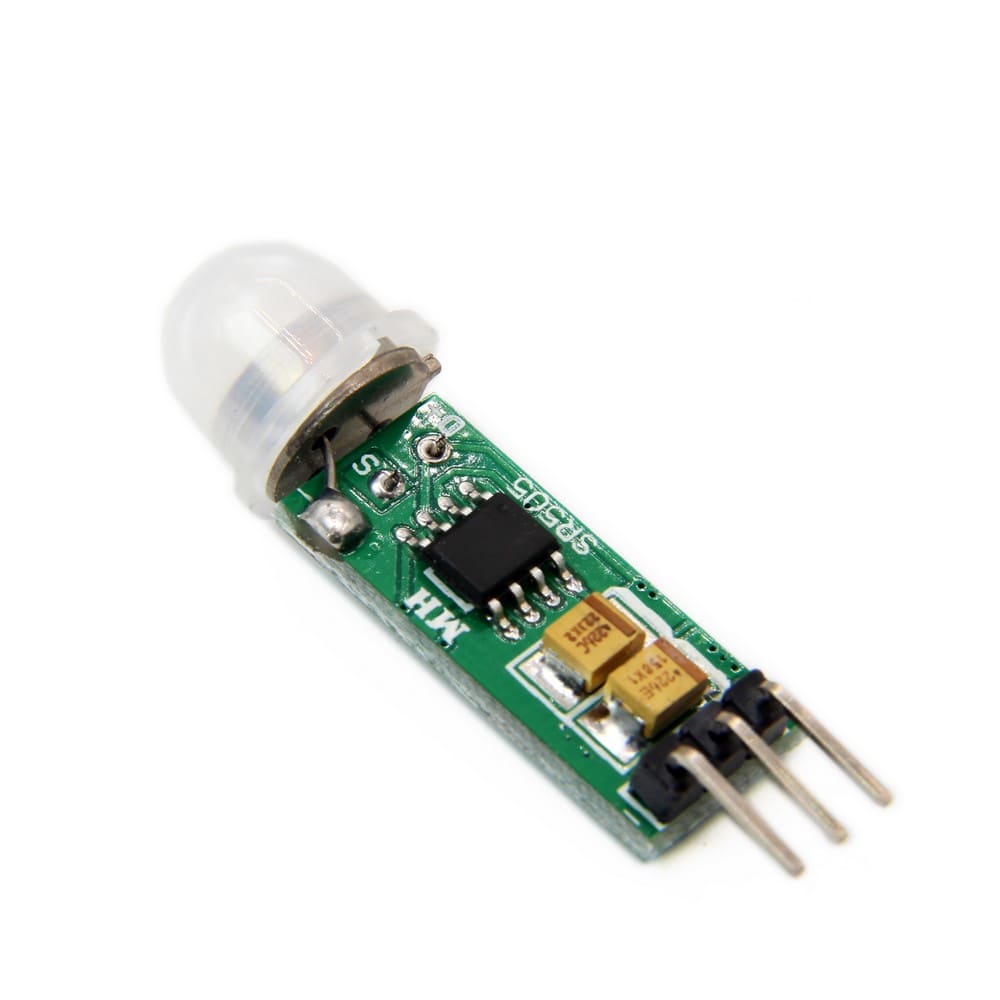

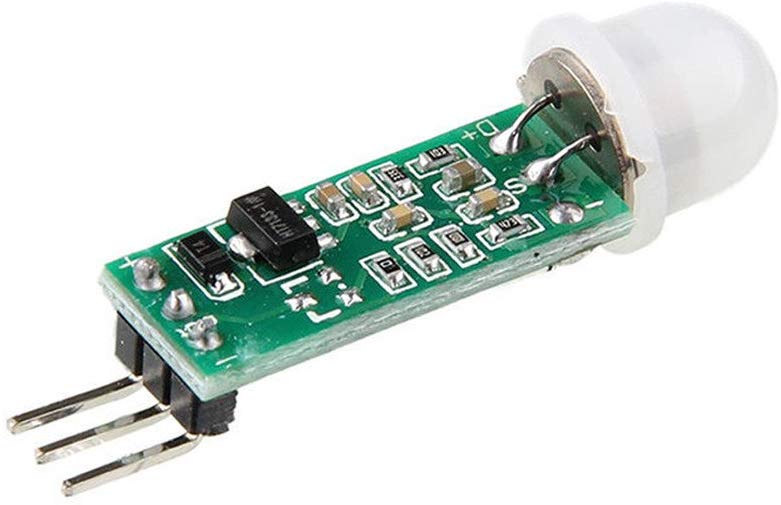

تشخیص حرکت PIR HC-RS505
سنسور تشخیص حرکت PIR HC-RS505 یا مینی مادون قرمز PIR, سنسور حرکت بدن و سنسور حرکت بدن مادون قرمز HC-SR505 می باشد.
بررسی اجمالی:
جزئیات سریع
شماره مدل:
OKY3271-1
نوع:
سنسور حرکت PIR
محل مبدا:
گوانگدونگ، چین
تئوری:
سنسور حرکت PIR، سنسور القایی
خروجی:
DC 4.5-20V، مبدل سوئیچینگ
شرح:
سنسور PIR HC-SR505
ولتاژ بهره برداری:
DC 4.5-20 ولت
جریان ساکن:
<60uA
زاویه سنسور:
زاویه مخروط <100 درجه
دمای عملیاتی:
-15-+70 درجه
Trigger:
Trigger قابل تکرار (پیش فرض)
سطح خروجی:
بالا 3.3 ولت / پایین 0 ولت
مواد:
الیاف شیشه + پلاستیک + آهن
سنسور تشخیص حرکت PIR HC-RS505 یا سنسور حرکتی HC-SR505 Mini PIR مبتنی بر فناوری مادون قرمز است و می تواند به تنهایی با حساسیت بالا و داشتن قابلیت اطمینان بالا کنترل خودکار را انجام دهد. به دلیل حداقل اندازه و حالت عملکرد کم مصرف، به طور گسترده ای در انواع تجهیزات الکترونیکی اتوماتیک، به ویژه محصولات اتوماتیک با باتری استفاده می شود.
ویژگی ها:
کنترل خودکار
حداقل اندازه
Trigger قابل تکرار
طیف گسترده ای از ولتاژ کاری
کم توان
خروجی سیگنال بالا
برنامه های کاربردی
لامپ های القایی بدنه
اسباب بازی های القایی بدنه
محصولات امنیتی
اتوماسیون و کنترل صنعتی
سنجش خودکار تجهیزات الکتریکی
کنترل خودکار با باتری پر توان
مشخصات:
محدوده ولتاژ کاری: DC4.5-20V
جریان ساکن: <60uA
سطح خروجی: Gao 3.3V / Low 0V
Trigger :Trigger قابل استفاده مجدد (پیش فرض)
زمان تاخیر: پیش فرض 8S + -30٪
ابعاد برد: 10 * 23 میلی متر
زاویه القایی: زاویه مخروطی کمتر از 100 درجه
فاصله سنجش: 3 متر
دمای کار: -20 تا +80 درجه
ابعاد لنز سنسور: قطر: 10 میلی متر
Mini Infrared PIR Motion Body Sensor Infrared Body Motion Sensor HC-SR505
Overview:
Quick Details
Model Number:
OKY3271-1
Type:
PIR Motion Sensor
Place of Origin:
Guangdong, China
Theory:
PIR Motion Sensor, Inductance Sensor
Output:
DC 4.5-20V, Switching Transducer
Description:
HC-SR505 PIR sensor
Operating Voltage:
DC 4.5-20V
Static Current:
<60uA
Sensor Angle:
<100 degree cone angle
Operating temperature:
-15-+70 degrees
Trigger:
repeatable trigger (default)
Output Level:
High 3.3V / Low 0V
Material:
Glass fiber + plastic + iron
HC-SR505 Mini PIR Motion Sensor is based on infrared technology and it can automatic control by itself with high sensitivity and high reliability. Because of the minimum size and low-power operation mode, it widely used in various of automatic electronic equipment, especially battery-powered automatic products.
Features:
Automatic Control
Minimum size
Repeatable Trigger
Wide range of operating voltage
Low-power
Output high signal
Applications
Body induction lamps
Body induction toys
Security Products
Industrial automation and control
Auto-sensing of electrical equipment
Battery-powered automatic control
Specification:
Operating voltage range: DC4.5-20V
Quiescent Current: <60uA
Level output: Gao 3.3V / Low 0V
Trigger: reusable trigger (default)
Delay Time: The default 8S + -30%
Board Dimensions: 10 * 23mm
Induction angle: <100 degrees cone angle
Sensing distance: 3 meters
Working temperature: -20 to +80 degrees
Sensor Lens Dimensions: Diameter: 10mm
