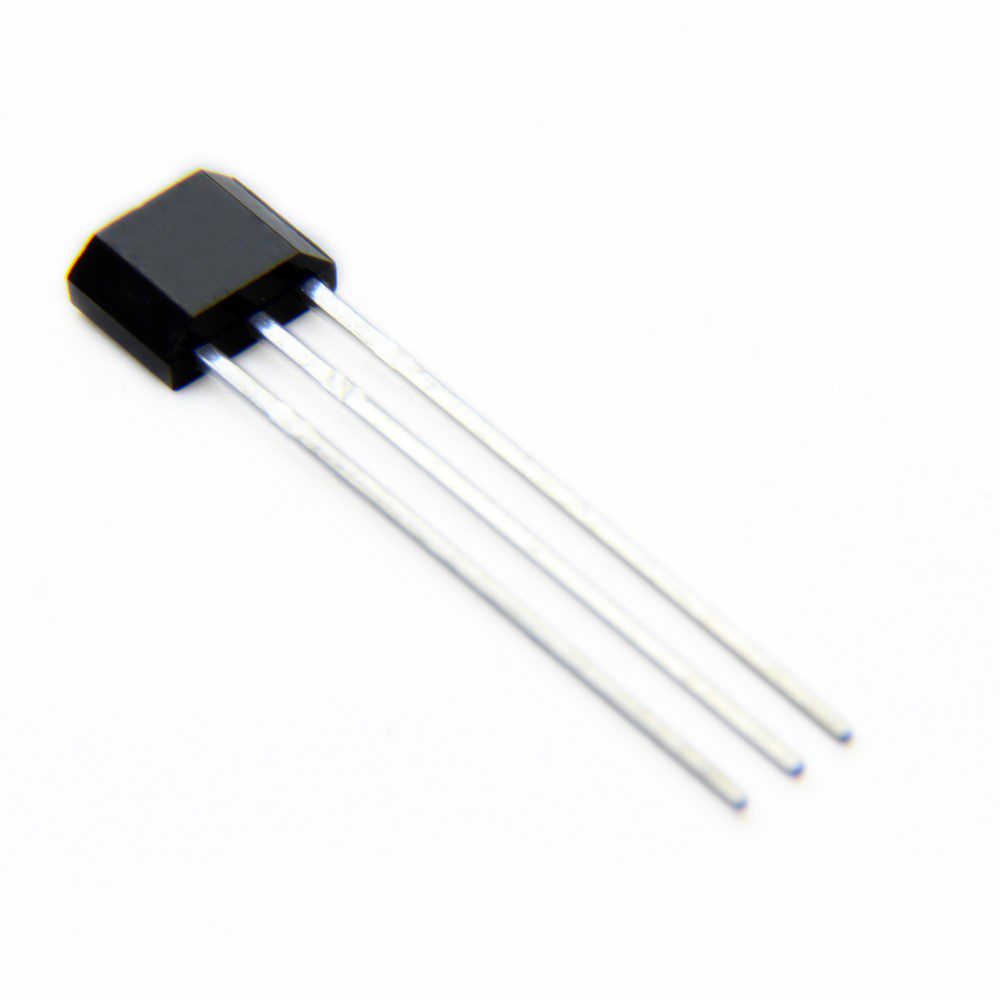

سنسور اثر هال ss495a
SS495A برد پایه اثر هال سنسورهای مغناطیسی می باشد.
محدوده حسگر: m 67 mT
خروجی منبع: 1.5mA 0.4V تا (Vs – 0.4 Vdc) دقیقه
خطی بودن: -1٪ ، حساسیت: 3.125 میلی ولت / گرم
ولتاژ منبع : 4.5- 10.5 VDC
توضیحات:
سنسورها ، سنسورهای موقعیت مغناطیسی ، سنسورهای موقعیت سطح PCB (بسته پلاستیکی مینیاتوری)
الکترونیک متصل و اتوماسیون:
سنسور اثر هال 10 میلی آمپر کیسه اندازه گیری 5 ولت/9 ولت 3 پین
سنسور اثر هال واقعی ؛
عملکرد نقطه حداکثر: 670G ؛ عملکرد نقطه حداقل: -670G ؛

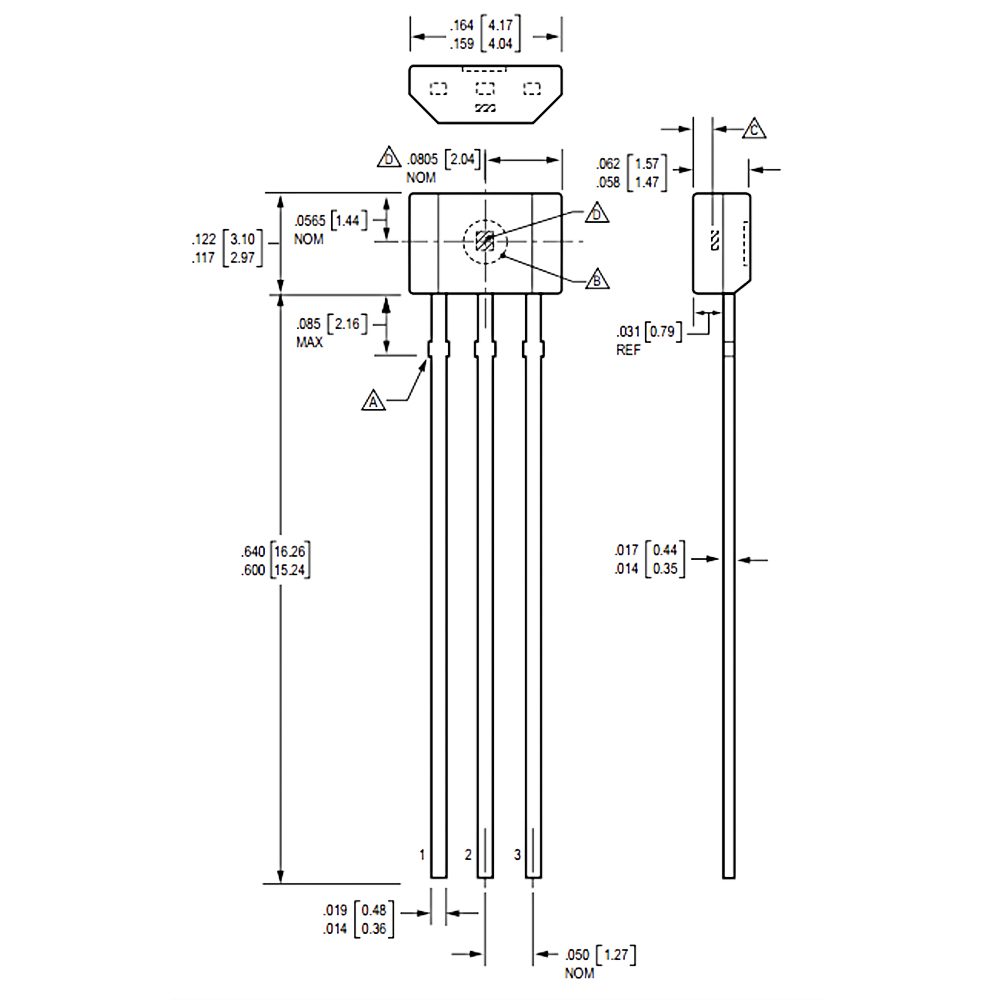

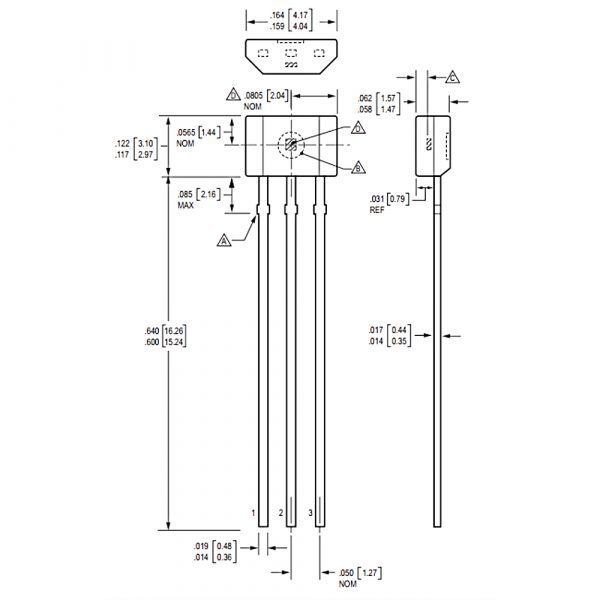

بسته/مورد: TO-92؛
منبع تغذیه حداکثر: 10.5VDC ؛
منبع تغذیه حداقل: 4.5VDC ؛
نوع نصب: از طریق سوراخ ؛ شماره تماس: 3؛
نوع عملیاتی: سینک/منبع ؛ سازگار با RoHS: دارد
سری SS490 MRL (Miniature Ratiometric Linear) دارای ولتاژ خروجی نسبت سنجی هستند که توسط ولتاژ منبع تنظیم می شود. این متناسب با توان میدان مغناطیسی متفاوت است. یک تراشه جدید یکپارچه اثر هال دما را افزایش می دهد.
سنسور ، اثر سالن ، سرعت سنجی ، خطی ؛
پایانه های سنسور: از طریق سوراخ ؛
ولتاژ خروجی حداقل: 400mV ؛
محدوده ولتاژ منبع تغذیه DC: 4.5V تا 10.5V ؛
پیکربندی خروجی: سینک / منبع ؛
مسکن سنسور: مستطیلی ؛
SVHC: بدون SVHC (20-ژوئن-2011) ؛
پیکربندی تماس: IC شعاعی سرب ؛
جریان ورودی: 8.7mA ؛ تعداد پین: 3؛
دمای کار حداکثر: 150 درجه سانتی گراد ؛
دمای کار حداقل: -40 درجه سانتی گراد ؛
حداکثر ولتاژ خروجی: 0.2VDC ؛
زمان پاسخ: 3µs؛
نوع سنسور: سنسور موقعیت خطی اثر هال؛
سری: SS400؛
منبع تغذیه DC حداکثر: 10.5V ؛
منبع تغذیه حداکثر: 10.5VDC ؛
منبع تغذیه حداقل: 4.5VDC ؛
نوع ترمینال: از طریق سوراخ
سنسورهای MRL سری SS490 (Miniature Ratiometric Linear) دستگاههای چند منظوره خطی هال هستند که توسط میدان مغناطیسی از آهنربای دائمی یا الکترومغناطیس کار می کنند.
ولتاژ خروجی نسبت سنجی با ولتاژ منبع تغذیه تنظیم می شود.
متناسب با توان میدان مغناطیسی متفاوت است.
مدار مجتمع پایداری و حساسیت دما را افزایش می دهد.
مقاومت های لایه نازک برش خورده با لیزر بر روی تراشه ، دقت بالایی (null تا٪ 3، ، حساسیت تا ± 3)) و جبران دما را ارائه می دهد.
ضریب دمای مثبت حساسیت (02/0٪/درجه سانتی گراد معمولی) ضرایب دمای منفی آهنرباهای ارزان قیمت را جبران می کند.
سنسورهای سری SS490B حسگر MRL مقرون به صرفه با مشخصات کمی گسترده تر از محصولات SS490 ارائه می دهند.
SS490B دارای خروجی sinking معمولی یا منبع 1.5 میلی آمپر پیوسته است ، از 7 میلی آمپر جریان تغذیه در 5.0 ولت در 25 درجه سانتی گراد استفاده می کند، برای عملکرد قابل پیش بینی در محدوده دمای کامل.
سنسورهای سری SS490B دارای پهنای null و حساسیت خطا وسیع تری هستند و یک پهنای راندن دمای بالا را دارند.
Hall effect sensor ss495a
SS495A
Board Mount
Hall Effect
Magnetic Sensors, Sensing Range: ± 67 mT
Source Output : 1.5mA 0.4V to (Vs – 0.4 Vdc) min
Linearity: -1%, Sensitivity: 3.125 mV / G
Supply V : 4.5- 10.5 VDC
Descriptions:
Sensors, Magnetic Position Sensors, PCB level Position Sensors (Miniature Plastic package)
Allied Electronics & Automation
Hall Effect Sensor 10mA Ratiometric 5V/9V 3-Pin Bag
Verical Hall Effect Sensor;
Operate Point Max:670G; Operate Point Min:-670G;
Package/Case:TO-92;
Supply Voltage Max:10.5VDC; Supply Voltage Min:4.5VDC; Mounting Type:Through Hole; No. of Contacts:3;
Operational Type:Sink/Source ;RoHS Compliant: Yes
SS490 Series MRL (Miniature Ratiometric Linear) sensors have a ratiometric output voltage, set by the supply voltage. It varies in proportion to the strength of the magnetic field.A new Hall effect integrated circuit chip provides increased temperat.
SENSOR, HALL EFFECT, RATIOMETRIC, LINEAR;
Sensor Terminals:Through Hole;
Output Voltage Min:400mV;
Supply Voltage Range DC:4.5V to 10.5V;
Output Configuration:Sink / Source;
Sensor Housing:Rectangular;
SVHC:No SVHC (20-Jun-2011);
Contact Configuration:Radial Lead IC;
Input Current:8.7mA; No. of Pins:3;
Operating Temperature Max:150°C;
Operating Temperature Min:-40°C;
Output Voltage Max:0.2VDC;
Response Time:3µs;
Sensor Type:Hall Effect Linear Position Sensor;
Series:SS400;
Supply Voltage DC Max:10.5V;
Supply Voltage Max:10.5VDC;
Supply Voltage Min:4.5VDC;
Termination Type:Through Hole
The SS490 Series MRL (Miniature Ratiometric Linear) sensors are versatile linear Hall effect devices operated by the magnetic field from a permanent magnet or an electromagnet.
The ratiometric output voltage is set by the supply voltage.
It varies in proportion to the strength of the magnetic field.
The integrated circuitry provides increased temperature stability and sensitivity.
Laser trimmed thin film resistors on the chip provide high accuracy (null to ± 3%, sensitivity up to ±3%) and temperature compensation.
The positive temperature coefficient of the sensitivity (+0.02 %/°C typical) compensates for the negative temperature coefficients of low-cost magnets.
The SS490B Series sensors offer cost-effective MRL sensing with slightly wider specifications than the SS490 products.
The SS490B has a typical sinking or sourcing output of 1.5 mA continuous, uses 7 mA of supply current at 5.0 volts at 25°C, for predictable performance over the full temperature range.
SS490B Series sensors have wider null and sensitivity tolerances and a wider drift over temperature.
