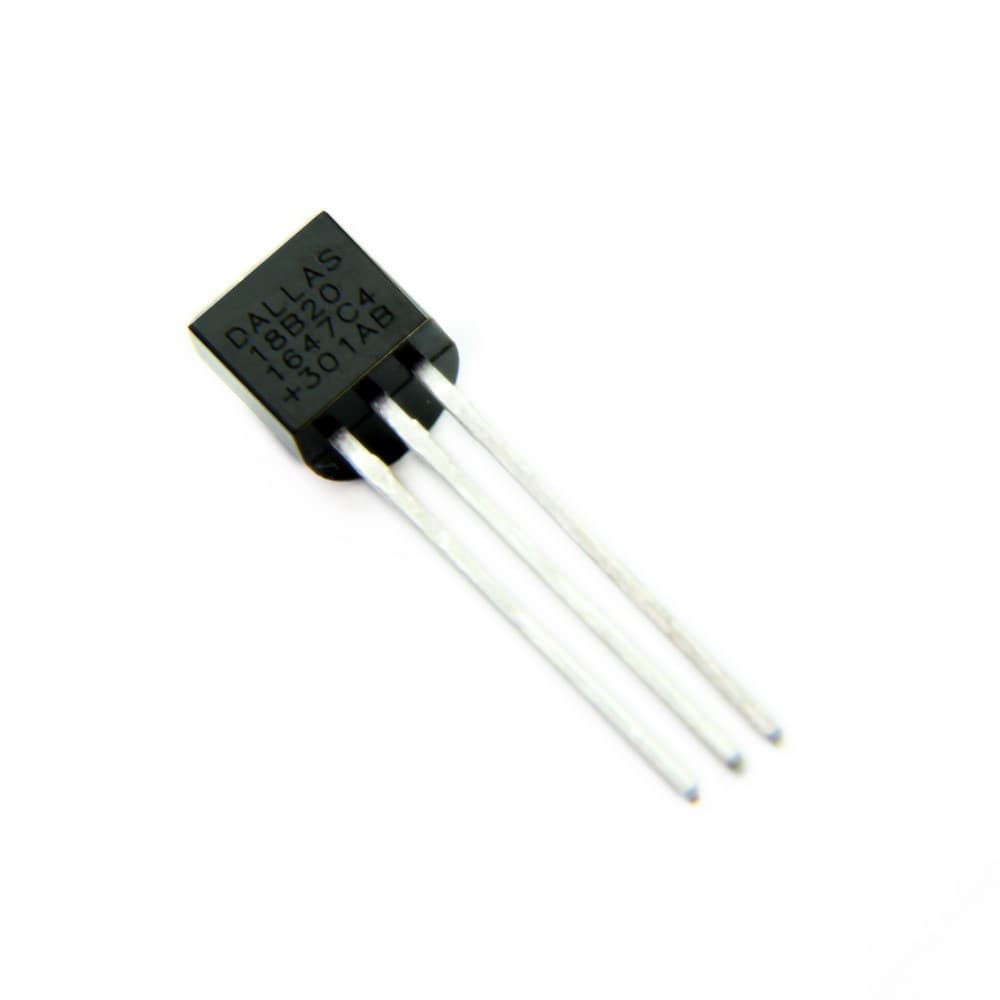

سنسور دما DS18B20
آشکارساز از تراشه سنسور درجه حرارت جدید DS18B20 وارد شده ، که هر پین آن با لوله کوچک شونده جدا شده است ، برای جلوگیری از اتصال کوتاه و چسب آب بندی داخلی ، ضد آب و ضد رطوبت استفاده می کند.
بسته بندی لوله فولادی ضد زنگ با کیفیت بالا ، ضد آب ، ضد رطوبت و ضد زنگ.
هر آشکارساز پس از آزمایش دقیق بسته بندی می شود.
توضیحات محصول:
پروب حرارتی دیجیتال سنسور دما DS18B20
سنسور ضد آب دیجیتال حرارتی
پروب یا سنسور DS18B20
امکانات:
1 ، آشکارساز از تراشه حسگر درجه حرارت جدید DS18B20 وارد شده استفاده می کند ، که هر پین آن با لوله کوچک شونده جدا شده است ، برای جلوگیری از اتصال کوتاه و چسب آب بندی داخلی ، ضد آب و ضد رطوبت.
2 ، بسته بندی لوله فولادی ضد زنگ با کیفیت بالا ، ضد آب ، ضد رطوبت و ضد زنگ.
3 ، هر آشکارساز پس از آزمایش دقیق بسته بندی می شود.
4 ، منبع تغذیه 3.0V ～ 5.5V.
5 ، 9-12 بیت وضوح قابل تنظیم.
6 ، محدوده تشخیص دما گسترده -55 ℃ ～ +125.
7 ، بدون نیاز به اجزای خارجی ، رابط تک باس منحصر به فرد.
سیم کشی خروجی:
- سیم قرمز متصل به VCC
2. سیم زرد/سفید سیم داده است ، به MCU متصل است.
3. سیم سیاه متصل به GND.
محدوده کاربرد:
نظارت بر دمای انبار ، یخچال داخلی ، کنترل دمای جوجه کشی ، نظارت بر اتاق دستگاه مخابرات و غیره.
شرح:
دماسنج دیجیتال DS18B20 اندازه گیری دمای 9 بیت تا 12 بیت سانتیگراد را ارائه می دهد و دارای عملکرد زنگ خطر با نقاط ماشه بالا و پایین قابل برنامه ریزی کاربر است. DS18B20 از طریق یک گذرگاه 1-Wire ارتباط برقرار می کند که طبق تعریف تنها یک خط داده (و زمین) برای ارتباط با یک ریزپردازنده مرکزی نیاز دارد. علاوه بر این، DS18B20 می تواند مستقیماً از خط داده (“توان پارازیت”) نیرو بگیرد و نیازی به منبع تغذیه خارجی را از بین ببرد.
هر DS18B20 دارای یک کد سریال 64 بیتی منحصر به فرد است که به چندین DS18B20 اجازه می دهد در یک گذرگاه 1-Wire عمل کنند. بنابراین ، ساده است که از یک ریزپردازنده برای کنترل بسیاری از DS18B20 های توزیع شده در یک منطقه بزرگ استفاده کنیم. برنامه های کاربردی که می توانند از این ویژگی بهره مند شوند شامل کنترل های محیطی HVAC ، سیستم های نظارت بر دما در داخل ساختمان ، تجهیزات یا ماشین آلات و سیستم های نظارت و کنترل فرآیند است.
ویژگی های کلیدی:
رابط منحصر به فرد 1-Wire® برای برقراری ارتباط فقط به یک پین پورت نیاز دارد.
کاهش تعداد اجزاء با سنسور دمای یکپارچه و EEPROM.
اندازه گیری دما از -55 تا 125 درجه سانتیگراد (-67 درجه فارنهایت تا 257 درجه فارنهایت)
± 0.5 ° C دقت از -10 ° C تا +85 ° C.
وضوح قابل برنامه ریزی از 9 بیت تا 12 بیت.
اجزای خارجی مورد نیاز نیست.
حالت تغذیه انگلی برای کار به 2 پین (DQ و GND) نیاز دارد.
برنامه های سنجش درجه حرارت توزیع شده با قابلیت چند قطره را ساده می کند.
هر دستگاه دارای یک کد سریال 64 بیتی منحصر به فرد است که در ROM داخلی ذخیره می شود.
تنظیمات زنگ هشدار غیر فرار (NV) قابل تنظیم توسط کاربر با زنگ هشدار. فرمان جستجو دستگاه هایی با دمای خارج از محدودیت های برنامه ریزی شده را شناسایی می کند.

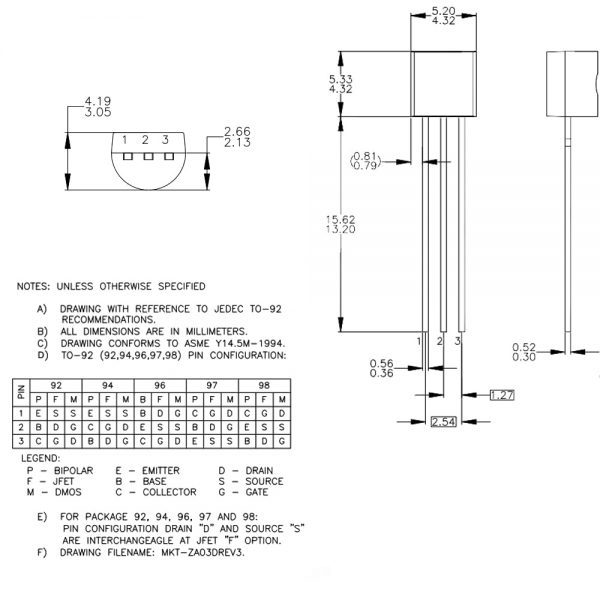

در بسته های 8 پین SO (150 میل) ، μSOP 8 پین و TO-92 3 پین موجود است.
کاربردها/موارد استفاده:
محصولات مصرفی
سیستم های صنعتی
سیستم های حساس به حرارت
دماسنج ها
کنترل های ترموستاتیک
Temperature sensor DS18B20
Temperature sensor DS18B20 or probe or digital thermal sensor waterproof DS18B20 or Arduino sensor DS18S20 with 0.5 meter cable is waterproof.
The probe adopts DS18B20 temperature sensor chip.
9~12 adjustable resolution
Power supply range: 3.0V-5.5V
Wide testing temperature range of -55 °c ~ +125 °c
Stainless steel housing of 6 * 50mm and Lead length of 100cm
The detector uses the imported brandnew DS18B20 temperature sensor chip,each pin of which is separated by heat shrinkable tube,to prevent short circuit and internal sealing glue,water proof and moisture proof.
High quality stainless steel tube package,water proof,moisture proof and rust proof.
Each detector is single packaged after strict test.
Product description:
DS18B20 Temperature Sensor Digital Thermal Probe
Sensor Waterproof Digital Thermal
Probe or Sensor DS18B20
Features:
1,The detector uses the imported brandnew DS18B20 temperature sensor chip,each pin of which is separated by heat shrinkable tube,to prevent short circuit and internal sealing glue,water proof and moisture proof.
2, High quality stainless steel tube package,water proof,moisture proof and rust proof.
3, Each detector is single packaged after strict test.
4, 3.0V ～ 5.5V power supply.
5, 9-12 bits adjustable resolution.
6, Temperature-detect range wide -55℃ ～ +125℃.
7, Need no external components,unique single-bus interface.
Output lead wiring:
1.red wire connected to VCC.
2.yellow/white wire is the data wire,it connected to MCU.
3.black wire connected to GND.
Application range:
Warehouse temperature monitoring, domestic refrigerator, Incubation temperature control, Telecom machine room monitoring, and so on.
Description:
The DS18B20 digital thermometer provides 9-bit to 12-bit Celsius temperature measurements and has an alarm function with nonvolatile user-programmable upper and lower trigger points. The DS18B20 communicates over a 1-Wire bus that by definition requires only one data line (and ground) for communication with a central microprocessor. In addition, the DS18B20 can derive power directly from the data line (“parasite power”), eliminating the need for an external power supply.
Each DS18B20 has a unique 64-bit serial code, which allows multiple DS18B20s to function on the same 1-Wire bus. Thus, it is simple to use one microprocessor to control many DS18B20s distributed over a large area. Applications that can benefit from this feature include HVAC environmental controls, temperature monitoring systems inside buildings, equipment, or machinery, and process monitoring and control systems.
Key Features:
Unique 1-Wire® Interface Requires Only One Port Pin for Communication.
Reduce Component Count with Integrated Temperature Sensor and EEPROM.
Measures Temperatures from -55°C to +125°C (-67°F to +257°F)
±0.5°C Accuracy from -10°C to +85°C.
Programmable Resolution from 9 Bits to 12 Bits.
No External Components Required.
Parasitic Power Mode Requires Only 2 Pins for Operation (DQ and GND).
Simplifies Distributed Temperature-Sensing Applications with Multidrop Capability.
Each Device Has a Unique 64-Bit Serial Code Stored in On-Board ROM.
Flexible User-Definable Nonvolatile (NV) Alarm Settings with Alarm. Search Command Identifies Devices with Temperatures Outside Programmed Limits.
Available in 8-Pin SO (150 mils), 8-Pin µSOP, and 3-Pin TO-92 Packages.
Applications/Uses:
Consumer Products
Industrial Systems
Thermally Sensitive Systems
Thermometers
Thermostatic Controls
