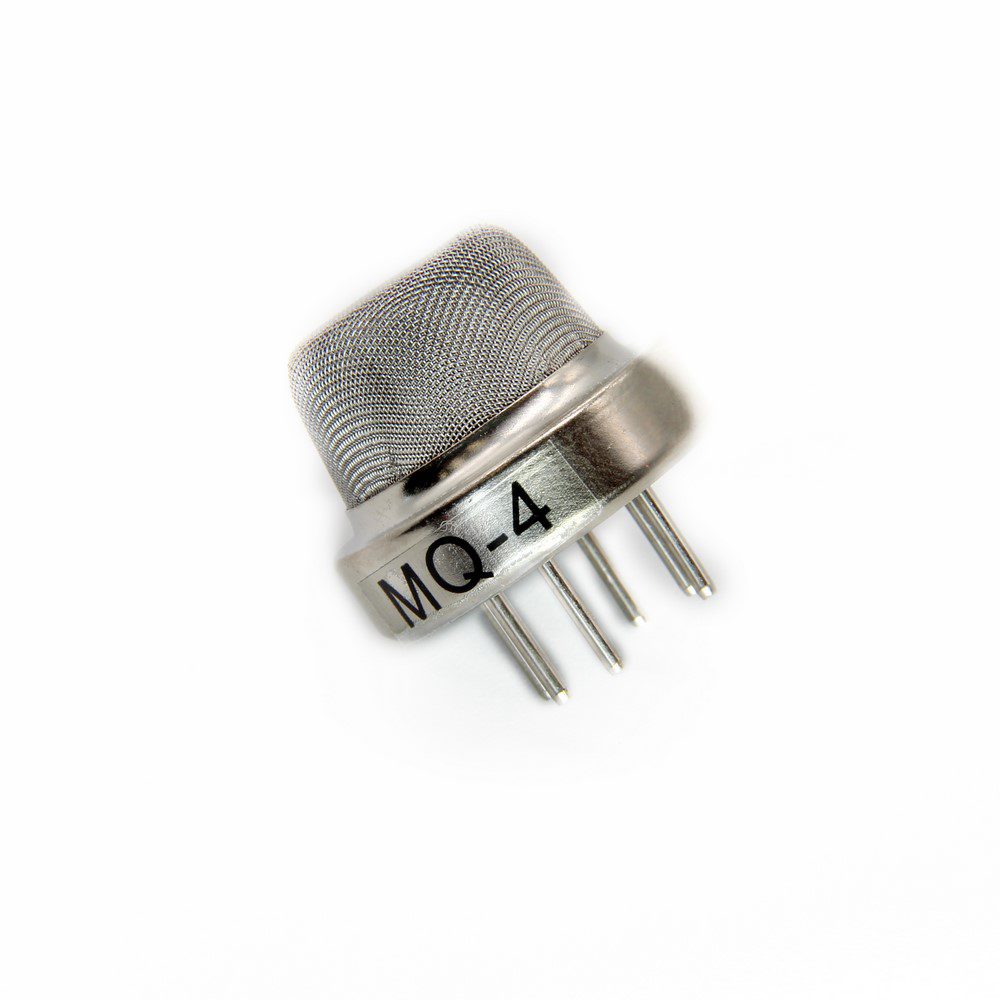

سنسور MQ4 برای تشخیص گاز متان
سنسور گاز MQ-4
ولتاژ ورودی: DC5V مصرف برق (جریان): 150mA
انجام خروجی: TTL دیجیتال 0 و 1 (0.1 و 5V) ؛ خروجی AO: 0.1-0 .3 V (نسبت به آلودگی) ، حداکثر غلظت ولتاژ حدود 4V
توجه ویژه: پس از تغذیه سنسور ، باید حدود 20 درجه گرم شود ، داده های اندازه گیری شده پایدار بود ، سنسور حرارت یک پدیده طبیعی است ، زیرا سیم گرمایش داخلی ، اگر داغ نرمال نباشد.
اندازه: 32 (L) x20 (W) x22 (H) میلی متر

سنسور تشخیص گاز MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 می باشد که بر اساس نیاز خود می توان نوع مورد نظر ماژول را انتخاب کرد.

درباره این مورد

ماژول سنسور تشخیص گاز

خروجی سیگنال دوگانه (خروجی آنالوگ و خروجی TTL)

خروجی آنالوگ و افزایش غلظت ، غلظت بیشتر ولتاژ بالاتر است.

حساسیت بسیار بالایی نسبت به سولفید ، بخار بنزن ، دود و سایر گازهای مضر دارد.

توضیحات محصول

1. با چراغ نشانگر خروجی سیگنال.
2. اندازه: 32mm X22mm X30mm طول * عرض * ارتفاع ؛
3. تراشه اصلی: LM393 ، پروب سنجش گاز MQ-x ؛
4. ولتاژ کار: DC 5V ؛
5. با نشانگر خروجی سیگنال ؛
6. خروجی سیگنال دوگانه (خروجی آنالوگ و خروجی TTL) ؛
7. خروجی آنالوگ با افزایش غلظت افزایش می یابد، غلظت بیشتر و ولتاژ بالاتر ؛
8. حساسیت بسیار بالایی به سولفید ، بخار بنزن ، دود و سایر گازهای مضر دارد.
9. با طول عمر طولانی و ثبات قابل اعتماد ؛
10. پاسخ سریع و ویژگی های بازیابی ؛
11. با نصب سوراخ ، نصب آسان ؛

کاربرد:

برای خانواده گازهای مضر ، دستگاه تشخیص محیط ، برای تشخیص آمونیاک ، ترکیبات معطر ، سولفید ، بخار بنزن ، دود و سایر گازهای مضر ، محدوده غلظت عنصر حساس به گاز: 10 تا 1000ppm موارد مرجع را ارائه می دهد.

این سنسور شامل MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 می باشد و بر اساس نیاز خود می توان نوع مورد نظر ماژول را انتخاب کرد.

البته هرسنسور مختص یک گاز نیست و طیفی از گازها را دیتکت می نماید.

سنسور MQ2  به عنوان سنسور عمومی خانواده MQ شناخته می شود.

MQ-2  =  تشخیص دود و گاز  ( هیدروژن ، الکل ، متان ، بوتان ، LPG و … )

MQ-3 = تشخیص گاز الکل

MQ-4 = تشخیص گاز متان

MQ-5 = تشخیص گاز طبیعی و گاز مایع

MQ-7 = تشخیص مونوکسید کربن

MQ-8 = تشخیص گاز هیدروژن

MQ-9 = تشخیص گازهای قابل اشتعال پروپان و..

MQ-135 = تشخیص  آمونیاک و بنزن

MQ4 Senso for Methane Gas Detection
MQ-4 Gas Sensor
Input voltage : DC5V Power consumption ( current ): 150mA
DO output : TTL digital 0 and 1 ( 0.1 and 5V); AO output :0.1-0 .3 V ( relative to pollution ) , the maximum concentration of a voltage of about 4V
Special note: After the sensor is powered , needs to warm up around 20S, measured data was stable , heat sensor is a normal phenomenon , because the internal heating wire , if hot is not normal .

MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135

Item Weight       60 Grams

About this item

Gas Detection Sensor Module

The dual signal output (analog output and TTL output)

The analog output and increased with the increase of concentration, the higher the concentration higher voltage

Has a very high sensitivity to sulfide, benzene vapor, smoke and other harmful gases

Product description

1.With signal output indicator light.

2.Size: 32mm X22mm X30mm length * width * height;

3.The main chip: LM393, MQ-x gas sensing probe;

4.Working voltage: DC 5V;

5.With signal output indicator light;

6.The dual signal output (analog output and TTL output);

7.The analog output and increased with the increase of concentration, the higher the concentration higher voltage;

8.Has a very high sensitivity to sulfide, benzene vapor, smoke and other harmful gases;

9.With a long service life and reliable stability;

10.Quick response and recovery characteristics;

11.With mounting holes, easy mounting;

Application:

For harmful gas family, environment detection device, is suitable for the detection of the ammonia, aromatic compounds, sulfide, benzene vapor, smoke and other harmful gas, gas sensitive element concentration range: 10 to 1000ppm provides reference cases.

This sensor includes MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 and the desired type of module can be selected according to your needs.

Of course, each sensor is not specific to one gas and detects a range of gases.

The MQ2 sensor is known as the general sensor of the MQ family.

MQ-2 = Smoke and gas detection (hydrogen, alcohol, methane, butane, LPG and…)

MQ-3 = Alcohol gas detection

MQ-4 = Methane gas detection

MQ-5 = Detection of natural gas and liquefied gas

MQ-7 = Detection of carbon monoxide

MQ-8 = Hydrogen gas detection

MQ-9 = Detection of flammable propane gases and ..

MQ-135 = Detection of ammonia and benzene

مرجع این مطالب:

http://www.amazon.com
