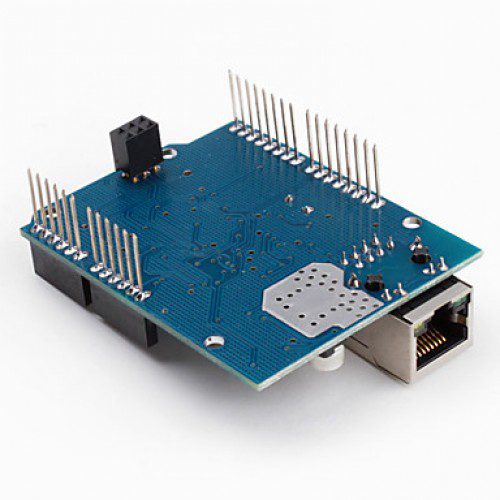

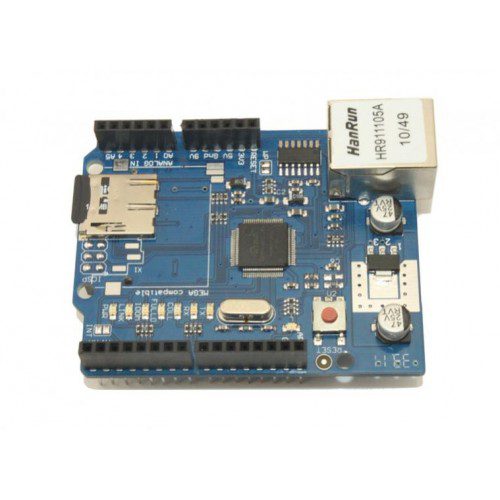

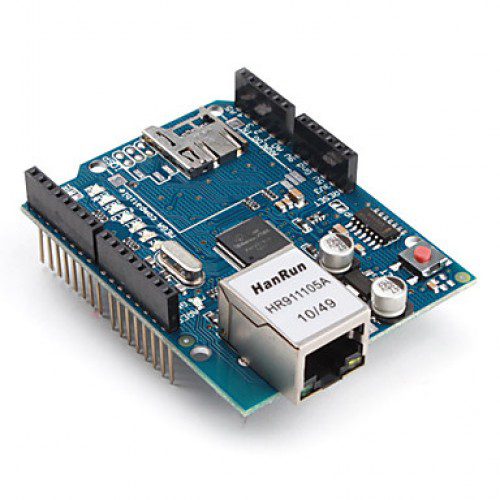

شیلد شبکه W5100
شیلد شبکه W5100 جهت اتصال برد آردوینو شما به شبکه اینترنت میباشد.تنها با وصل کردن ماژول به برد آردوینو و اتصال به شبکه توسط یک کابل اترنت استاندارد RJ45 و بکارگیری چند دستور ساده در کامپایلر آردوینو می توانید جهان پیرامون خود را از طریق اینترنت کنترل کنید.این شیلد با استفاده ازچیپ Wiznet W5100 اینترنت را به آردوینو به ارمغان می آورد.Wiznet W5100 یک شبکه (IP) با امکان TCP و UDP فراهم می کند. از چهار اتصال همزمان سوکت پشتیبانی می کند. با استفاده از کتابخانه Ethernet می توانید برنامه اتصال به اینترنت را از طریق شیلد بنویسید. این برد دارای شکاف SD-card است که می تواند برای ذخیره فایل ها برای سرو کردن در شبکه مورد استفاده قرار گیرد. این شیلد همچنین دارای یک کنترلر ریست برای اطمینان از اینکه ماژول در هنگام روشن شدن به درستی ریست شده است می باشد .نسخه های قدیمی این شیلد فاقد سازگاری با بردهای مگا بوده و نیاز به ریست دستی بعد از روشن شدن می باشند.
نحوه ای ارتباط شیلد شبکه W5100 با آردینو:
آردیونو با W5100 و SD card با استفاده از گذرگاه SPI ارتباط برقرار می کند.( از طریق هدر ICSP) .با پین دیجیتال 11، 12 و 13 روی Duemilanove و پین 50،51 و 52 روی مگا. بر روی هر دو برد پین 10 برای انتخاب W5100 و پین 4 برای SD card استفاده شده است. توجه داشته باشد که گذرگاه SPI بین W5100 و SD card به اشتراک گذاشته می شود و فقط یکی می تواند در یک زمان فعال باشد.
این شیلد دارای تعدادی LED هشدار بصورت زیر است:
PWR نشان می دهد که برد و شیلد به منبع تغذیه متصلند.
LINK وجو یک لینک شبکه را نشان می دهد و وقتی شیلد دیتا می فرستد یا دریافت می کند چشمک می زند.
FULLD نشان می دهد که اتصال شبکه دو رشته ای کامل است.
100M نشان دهنده ی حضور یک اتصال شبکه 100Mb/s ( درمقابل 10Mb/s ).
RX وقتی شیلد دیتا دریافت می کند چشمک می زند.
TX وقتی شیلد دیتا ارسال می کند چشمک می زند.
COLL وقتی collision در شبکه شناسایی شود چشمک می زند.
محافظ شبکه اترنت HiLetgo W5100:
W5100 کارت گسترش اترنت با کارت SD اسلات برای آردوینو UNO MEGA2560
سپر اترنت با تراشه اترنت wiznet W5100
پشتیبانی از خواندن و نوشتن کارت SD / TF مینی
تخته پازل پلاگین مستقیم ، بدون لحیم کاری مورد نیاز است
ماژول گسترش شبکه Ethernet W5100 به Arduino اجازه می دهد تا یک وب سرور ساده باشد
دارای اسلات کارت Micro SD ، پشتیبانی از کارت SD تا 2 گیگابایت ، پشتیبانی از 2009 ، UNO ، مگا 1280 ، مگا 2560 ، نانو ، Duemilanove
توضیحات محصول:
امکانات:
با استفاده از این اترنت شیلد ، برد Arduino شما می تواند برای اتصال به اینترنت استفاده شود.
می تواند به عنوان سرور یا سرویس گیرنده استفاده شود.
تخته پازل را مستقیماً وصل کنید ، نیازی به لحیم کاری نیست.
کنترل کننده: w5100
این آخرین نسخه از اترنت شیلد است.
این اترنت شیلد که بر اساس تراشه اترنت Wiznet W5100 ساخته شده است ، راهی آسان برای دریافت آنلاین آردوینو به شما می دهد.
این برنامه مستقیماً توسط کتابخانه اترنت رسمی آردوینو پشتیبانی می شود.
این اسلات یک کارت micro-SD اضافه می کند که می تواند برای ذخیره فایل ها برای سرویس دهی در شبکه استفاده شود.
با Arduino Duemilanove (168 یا 328) ، Uno و Mega (2560/1280) سازگار است و می توان با استفاده از کتابخانه SD به آن دسترسی پیدا کرد.
Wiznet W5100 یک پشته شبکه (IP) با قابلیت TCP و UDP ارائه می دهد.
از چهار اتصال سوکت همزمان پشتیبانی می کند.
از کتابخانه اترنت برای نوشتن طرح هایی که با استفاده از سپر به اینترنت متصل می شوند استفاده کنید.
متناسب با تمام نسخه های اصلی برد arduino ، 2009 ، UNO ، mega 1280 ، mega 2560.
W5100 Network Shield
This shield is for connecting your Arduino board to the Internet. You can control the world around you through the Internet just by connecting the module to the Arduino board and connecting to the network with a standard RJ45 Ethernet cable and using a few simple commands in the Arduino compiler. This shield uses the Wiznet W5100 chip to bring the Internet to the Arduino.The Wiznet W5100 provides a network (IP) with TCP and UDP capability. Supports four simultaneous socket connections. Using the Ethernet library, you can write the Internet connection program via Shield. This board has an SD-card slot that can be used to store files for network service. This shield also has a reset controller to ensure that the module is reset properly when turned on. Older versions of this shield are not compatible with mega boards and require a manual reset after turning on.
How to communicate with Ardino
The Ardiono connects to the W5100 and SD card using the SPI bus (via the ICSP header). With digital pins 11, 12 and 13 on the Duemilanove and pins 50, 51 and 52 on the mega. On both boards, pin 10 is used to select the W5100 and pin 4 is used for the SD card. Note that the SPI bus is shared between the W5100 and the SD card and only one can be active at a time.
This shield has a number of warning LEDs as follows:
PWR indicates that the board and shield are connected to the power supply.
The LINK shows a network link and flashes when the Shield sends or receives data.
FULLD indicates that the dual-threaded network connection is complete.
100M indicates the presence of a 100Mb / s network connection (as opposed to 10Mb / s).
The RX flashes when it receives the Shield data.
TX flashes when the shield sends data.
COLL flashes when a collision is detected on the network.
HiLetgo W5100 Ethernet Network Shield
W5100 Ethernet Expansion Board with SD Card Slot for Arduino UNO MEGA2560
Ethernet shield with wiznet W5100 ethernet chip
Supports reading and writing mini SD / TF card
Direct plug puzzle board, NO soldering needed
The Ethernet W5100 network expansion module allows the Arduino to be a simple Web server
With Micro SD card slot, supports SD card up to 2GB, supports 2009, UNO, mega 1280, mega 2560, Nano, Duemilanove
Product description
Features:
With this Ethernet Shield, your Arduino board can be used to connect to internet.
Can be used as server or client.
Directly plug puzzle board, no soldering required.
Controller: w5100.
This is the latest version of the Ethernet Shield.
This Ethernet Shield which is based on the Wiznet W5100 Ethernet Chip gives you an easy way to get your Arduino Online.
It is directly supported by Arduino official Ethernet Library.
It adds a micro-SD card slot, which can be used to store files for serving over the network.
It is compatible with the Arduino Duemilanove (168 or 328), Uno as well as Mega (1280/2560) and can be accessed using the SD library.
The Wiznet W5100 provides a network (IP) stack capable of both TCP and UDP.
It supports up to four simultaneous socket connections.
Use the Ethernet library to write sketches which connect to the internet using the shield.
Fits all version of arduino Main board,2009,UNO, mega 1280, mega 2560.
