شیلد پروتو آردوینو یونو Proto Shield Arduino UNO

Proto Shield نمونه اولیه برد توسعه با SYB-170 Mini Breadboard مبتنی بر آردوینو UNO

شما آردوینو Uno را تهیه کرده اید، برای شروع کار این شیلد یکی از گزینه های پیشنهادی ما می باشد، با استفاده از این شیلد به راحتی می توانید پین های برد آردوینو دسترسی داشته باشید و با سرعت مدار خود را پیاده کنید. مشاهده و در نهایت با لحیم کردن قطعات اختصاصی مدارتان، این شیلد نمونه سازی را به یک شیلد کاربردی تبدیل کرده و می کنید.

این شیلد که به همراه یک بردبرد کوچک ارائه می شود با بردهای آردوینو Uno کاملا سازگار می باشد، دکمه ریست  و LED های موجود روی شیلد، راحت کارکردن با برد آردوینو را پس از اتصال شیلد همیشه حفظ می کند.

بررسی اجمالی
جزئیات سریع
شماره مدل:
Protoshield
نوع:
برد توسعه
محل مبدا:
گوانگدونگ، چین
کاربرد:
برای DIY
نام محصول:
Protoshield

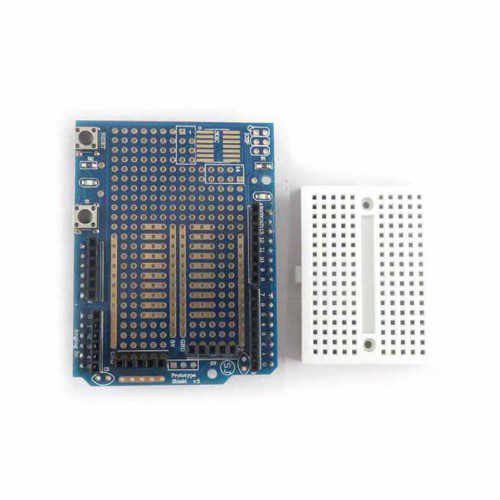

مجموعه برد توسعه نمونه اولیه UNO Proto Shield با برد مینی SYB-170
SYB-170 Mini Breadboard مبتنی بر آردوینو سازگار با UNO R3

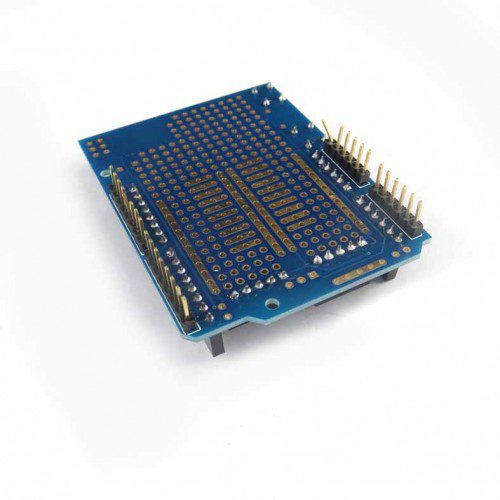

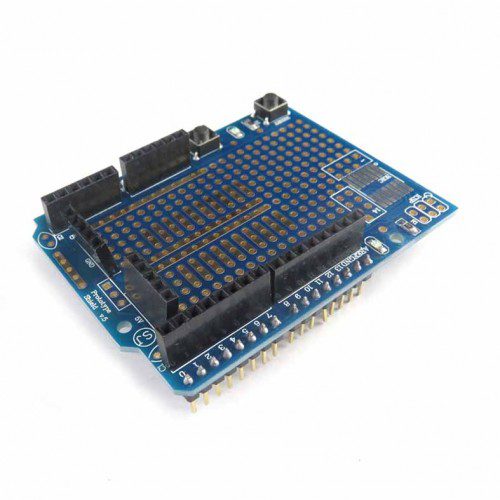

برد نمونه اولیه ProtoShield دارای دو LED و دو مدار فشاری است که آماده استفاده هستند و تمام پین ها و منابع تغذیه موجود هستند.
این مدار که همراه با برد توسعه نمونه اولیه Duemilanove ProtoShield استفاده می شود، برای ساخت یک نمونه اولیه استفاده می شود.
قطعات را می‌توان مستقیماً روی برد یا از طریق مینی برد بالا لحیم کرد. برد برد از طریق یک چسب دو طرفه به برد مدار متصل می‌شود.

توضیحات محصول:
Duemilanove همراه با بردهای توسعه ProtoShield Prototype استفاده می شود، برای ساخت نمونه های اولیه مدار مستقیماً بر روی اجزای جوشکاری برد استفاده می شود، مینی صفحه نان بالا نیز می تواند به مدار متصل شود. اتصال چسب جانبی بین برد نان و برد، برد نان و مدار تابلو جدا فروخته میشود

نمونه اولیه برد توسعه ProtoShield با دو LED و مدار دو دکمه، می تواند به طور مستقیم مورد استفاده قرار گیرد، پین و برق استخراج شده است، بسیار مناسب و برای آردوینو با نمونه اولیه مدار ساخت.

امکانات:
منطقه لحیم کاری کوچک.
همه پین ​​ها به سطح بالایی آورده می شوند.
پین های 5V، GND و Raw نیز در معرض دید قرار می گیرند.
محل SOIC برای آی سی.
بردبرد مینی دارای 170 نقطه اتصال است.
اندازه نمونه اولیه: 7cm x 5.5cm x 2cm.
اندازه بردبرد کوچک: 4.4 * 3.4 * 1 سانتی متر.

بسته شامل:
Uno R3 Prototyping Shield Prototype Expansion Board
بردبرد مینی

Proto Shield
Prototype
Expansion Board
with SYB-170 Mini Breadboard Based for Arduino UNO

If you have an Arduino Uno board, this shield is one of our suggested options to get started. Using this shield, you can easily access the Arduino board pins and quickly implement your circuit. Finally, by soldering your circular parts, turn this prototype shield into a functional and dedicated shield.

This shield, which comes with a small bread board, is fully compatible with Arduino Uno boards, the reset button and the LEDs on the shield maintain the simplicity of working with the Arduino board after connecting the shield.

Overview
Quick Details
Model Number:
Protoshield
Type:
Expansion Board
Place of Origin:
Guangdong, China
Application:
for DIY
Product Name:
Protoshield

Set of UNO Proto Shield prototype expansion board with SYB-170 mini breadboard
SYB-170 Mini Breadboard Based for arduino Compatible with UNO R3
The ProtoShield Prototyping Board comes with two LEDs and two pushbutton circuits that are ready to use, with all pins and power supplies present
Used in conjunction with the Duemilanove ProtoShield prototype expansion board, the circuit is used to build a prototype
Components can be soldered directly on the board, or through the mini breadboard above. The breadboard is connected to the circuit board through a double-sided adhesive

Product description:
Duemilanove used in conjunction with ProtoShield prototype extension boards, used to build the circuit prototypes directly on the board welding components, mini bread plate above can also be connected to the circuit. Sided adhesive connection between the bread board and the board, bread board and the circuit board is sold separate.

The ProtoShield prototype expansion board with two LEDs and two buttons circuit, can be used directly, pin and power have been elicited, very fit and For Arduino with the build circuit prototype.

Features:
Small soldering area.
All pins are brought to the top level.
5V, GND, and Raw pins are exposed as well.
SOIC place for IC.
The mini breadboard has 170 tie points.
Prototype Size:7cm x 5.5cm x 2cm .
Mini breadboard size: 4.4 * 3.4 * 1cm .

Package Included:
Uno R3 Prototyping Shield Prototype Expansion Board
Mini breadboard
