شیلد کنترلر پرینتر 3 بعدی 1.5 Ramps RepRap
رمپ های JINXIUS 1.6 کنترل پنل توسعه یافته با هیت سینک ارتقا یافته رمپ 1.4/ رمپ 1.5 برای برد چاپگر سه بعدی Arduinos (اندازه: برای رمپ 1.6) می باشد.
می توان آن را به LCD و سایر قسمت ها گسترش داد ، خروجی های بخاری و فن MOSFET و 3 رابط ترمیستور وجود دارد.
5A امنیت اضافی و ترکیب حفاظتی ، تخت گرمکن فیوزهای 11A اضافی را کنترل می کند.
اعمال شده بر روی برد 5 مرحله ای ، طراحی سوکت پین صفحه را می توان به راحتی برای طراحی آینده جایگزین یا حذف کرد.
پین های I2C و SPI برای توسعه آینده در دسترس هستند ، اتصال دهنده های سروو برای اتصال محدود کننده ها ، موتورها و دیودهای ساطع کننده نور استفاده می شود. این اتصالات روکش طلا دارند و دارای جریان نامی 3A هستند که بسیار جمع و جور است.
LED هنگام خروجی بخاری روشن می شود ، 2 موتور را برای اتصال به Z Prusa Mendell انتخاب کنید.
برای ساخت کنترلر کامل می بایست برد آردوینو مگا2560 و چهار عدد درایور استپر موتور را جداگانه تهیه نمایید، برای اطلاعات بیشتر در خصوص انتخاب قطعات با بخش فروش تماس بگیرید.
توضیحات محصول
اندازه: برای رمپ 1.6
سطح شیب دار 1.4:
خروجی های بخاری / ماسفت و سه مدار ترمیستوری فن.
ادغام امنیت اضافی 5A و حفاظت از قطعات
کنترل فیوز بستر گرمایش اضافی 11A
مناسب برای تخته راننده پله 5 Pololu
سوکت پین تخته Pololu ، بنابراین می توان آنها را به راحتی تعویض یا حذف کرد تا در طرح های آینده استفاده شود.
پین های چپ I2C و SPI برای آینده توسعه است.
به همه تنوع پین MOSFET PWM متصل شده است.
اتصال دهنده سروو برای اتصال به توقف انتهایی ، موتور و دیودهای ساطع کننده نور استفاده می شود. این اتصالات با روکش طلا ، جریان نامی 3A ، بسیار جمع و جور هستند.
روی کارت SD برای افزودن
رمپ های 1.5:
اندازه: 101.5 * 60.5 میلی متر
ولتاژ ورودی: 12 ولت
قدرت: 200 وات
لوله POS MOS: B55NF06
1 ، می توان آن را به LCD و سایر قسمتها گسترش داد.
2 ، خروجی گرمکن و فن MOSFET و 3 رابط ترمیستور وجود دارد
3،5A امنیت اضافی و ترکیب حفاظت از قطعات
4 ، تخت گرمکن فیوزهای 11A اضافی را کنترل می کند
5 ، به 5 تخته درایو پله Pololu اعمال می شود
6 ، طراحی سوکت پین صفحه Pololu را می توان به راحتی برای طراحی آینده جایگزین یا حذف کرد
7 ، I2C و پین SPI برای توسعه آینده در دسترس هستند
8 ، اتصالات سرو برای اتصال محدود کننده ها ، موتورها و دیودهای ساطع کننده نور استفاده می شود. این اتصالات روکش طلا دارند و دارای جریان نامی 3A هستند که بسیار جمع و جور است.
9 ، LED هنگامی که بخاری خروجی دارد روشن می شود
10 ، 2 موتور برای اتصال به Z Prusa Mendell انتخاب کنید

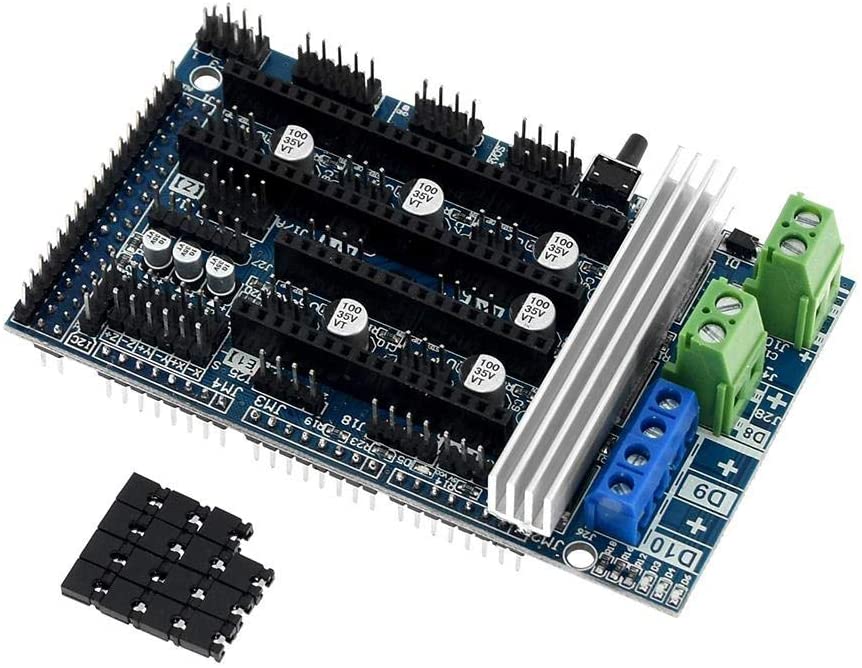

سطح شیب دار 1.6:
رمپ 1.6 بر اساس رمپ 1.4 و رمپ 1.5 بهینه شده و راه اندازی شده است
Struture تقریباً مشابه Ramps 1.5 است ، تفاوت این است که Ramps 1.6 دارای اتصالات جدید 2 پین است که اتصال آنها ساده تر و راحت تر است.
این محصول شیلد پرینتر سه بعدی – RAMPS 1.4 می باشد . این کنترلر از جمله بردهای توسعه دهنده ی بردهای آردوینو می باشد و در ساخت پرینتر سه بعدی یا cnc های سه محوره کاربرد دارد .
از برد RAMPS برای ارتباط الکترونیکی مورد نیاز قطعات پرینترهای Reprap استفاده می شود . اینترفیس RAMPS همراه بورد قدرتمند Arduino Mega 2560 امکانات زیادی را ارائه می دهد . برای ساخت کنترلر کامل می بایست برد آردوینو مگا 2560 و چهار عدد درایور استپر موتور را جداگانه تهیه نمایید ، ماژول های راه انداز استپ موتور A4988 و DRV8825 نیز به آسانی روی این برد سوار می شوند . برای اطلاعات بیشتر می توانید در خصوص انتخاب قطعات با بخش فروش تماس بگیرید .
ویژگی ها :
کنترل دو استپ موتور برای جهت z به طور موازی
پشتیبانی از پروتکل های I2C , SPI برای توسعه های بعدی در آینده
پشتیبانی از ارتباط سریال RS232
پشتیبانی از 5 درایور موتور پله ای
افزوده شدن 3 عدد ماسفت جهت مدار فن/هیتر و ترمیستور
قابلت کنترل توسط PWM برای ماسفت ها
نشانگر LED جهت نمایش وضعیت هیتر
دو سوکت جهت اتصال 2 عدد موتور پله ای بصورت موازی جهت محور Z
فیوز جهت محافظت
رابط استاندارد اکسترودر
ویژگی‌های فیزیکی:
تعداد قطعات :48 عدد
ابعاد فیبر :115 * 60 میلی متر
تعداد فیبر :1 عدد
نوع ال ای دی :معمولی
نوع فیبر :فایبرگلاس
چاپ مس :دارای چاپ قرمز
وزن :110 گرم
نوع کانکتور :پین هدر و ترمینال
تعداد جامپر :15 عدد
ارتباطات
پروتکل ارتباطی :I2C و SPI
کلاس بلوتوث :-
Wifi :
حافظه
حافظه :بسته به ماژول درایور موتور
حافظه داخلی :
تغذیه
ولتاژ مورد نياز :همخوانی با 5 ولت و 3.3 ولت آردوینو
ولتاژ خروجی :12 ولت DC جهت موتورها و نازل
جریان :حداکثر 5 آمپر برای موتورها
ظرفیت :3 استپر موتور و یک ناژل
باتری :
شارژر :
ویژگی های فنی:
دمای نگهداری :20- تا 85+ درجه سانتی گراد
ترتیب پایه ها :طبق چاپ راهنما روی برد
کد تجاری :Ramps 1.4 Reprap
وضعیت مونتاژ :آماده به کار
منبع تامین انرژی :ولتاژ DC
سایر مشخصات کالا
سطح تجربه مورد نیاز :فوق حرفه ای
اقلام همراه محصول :
کشور سازنده :چین
نوع کاربرد محصول :مناسب برای استفاده صنعتی
نوع برد – ماژول :آردوینو – Arduino
سازنده :Pololu
جریان مصرفی درحالت فعال :حداکثر 5 آمپر
بنچ مارک تیم فنی دانشجو کیت :9 از 10
نوع شیلد :شیلد آردوینو – Arduino Shield
Shield Controller 3D Printer 1.5 Ramps RepRap
JINXIUS Ramps 1.6 Expansion Control Panel with Heatsink Upgraded Ramps 1.4/ Ramps 1.5 for Arduinos 3D Printer Board (Size : for Ramps 1.6)
It can be extended to LCD and other parts, There are heater and fan MOSFET outputs and 3 thermistor interfaces.
5A additional security and component protection fusion, Heated bed controls additional 11A fuses.
Applied to 5 stepper drive board, Design of plate pin socket can be easily replaced or removed for future design.
I2C and SPI pins are available for future expansion, Servo connectors are used for connecting limit stops, motors and light-emitting diodes. These connectors are gold-plated and have a rated current of 3A, which is very compact.
The LED will light when the heater has output, choose 2 motors to connect to Z Prusa Mendell.
To build a complete controller, you need to purchase the Arduino Mega 2560 board and four stepper motor drivers separately. For more information on selecting parts, contact the sales department.
Product description
Size:For Ramps 1.6
Ramps 1.4:
Heater / MOSFET outputs and three fan thermistor circuit.
Integration of additional security 5A and component protection
Control of additional heating bed 11A fuse
Suitable for 5 Pololu stepper driver board
Pololu board pin socket, so they can be easily replaced or removed for future designs .
I2C and SPI pins left for future expansion.
Hooked into all MOSFET PWM pin versatility.
Servo type connector is used to connect to the end stop , the motor and the light-emitting diodes. These connectors are gold-plated , rated current of 3A, very compact.
On the SD card to add
Ramps 1.5:
Size: 101.5 * 60.5mm
Input voltage: 12V
Power: 200W
Patch MOS tube: B55NF06
1,It can be extended to LCD and other parts.
2,There are heater and fan MOSFET outputs and 3 thermistor interfaces
3,5A additional security and component protection fusion
4,Heated bed controls additional 11A fuses
5,Applied to 5 Pololu stepper drive board
6,Design of Pololu plate pin socket can be easily replaced or removed for future design
7,I2C and SPI pins are available for future expansion
8,Servo connectors are used for connecting limit stops, motors and light-emitting diodes. These connectors are gold-plated and have a rated current of 3A, which is very compact.
9,The LED will light when the heater has output
10,choose 2 motors to connect to Z Prusa Mendell

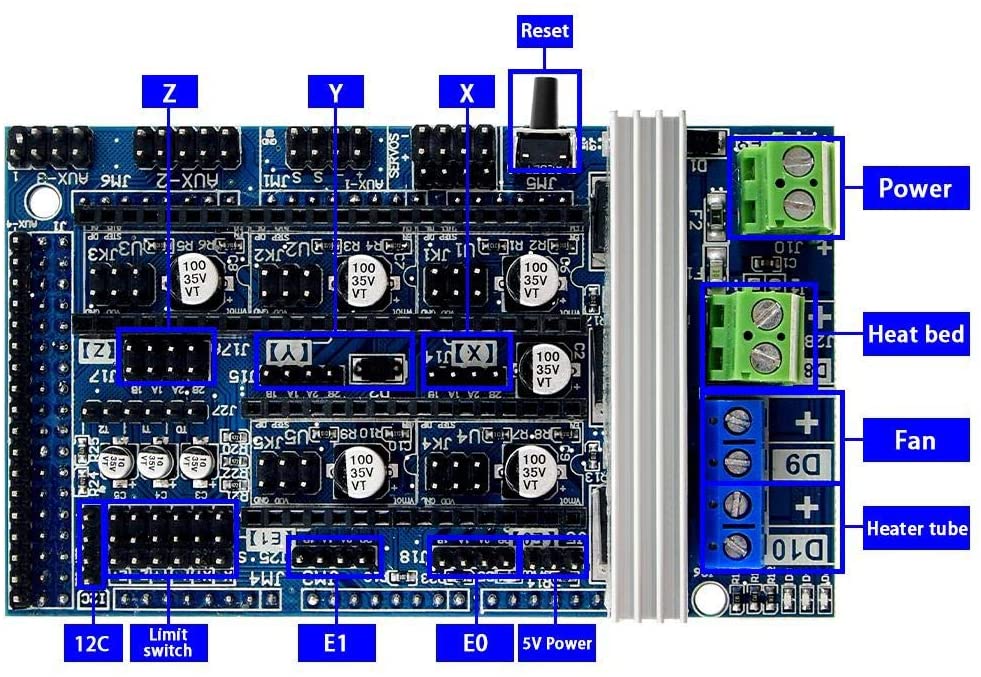

Ramps 1.6:

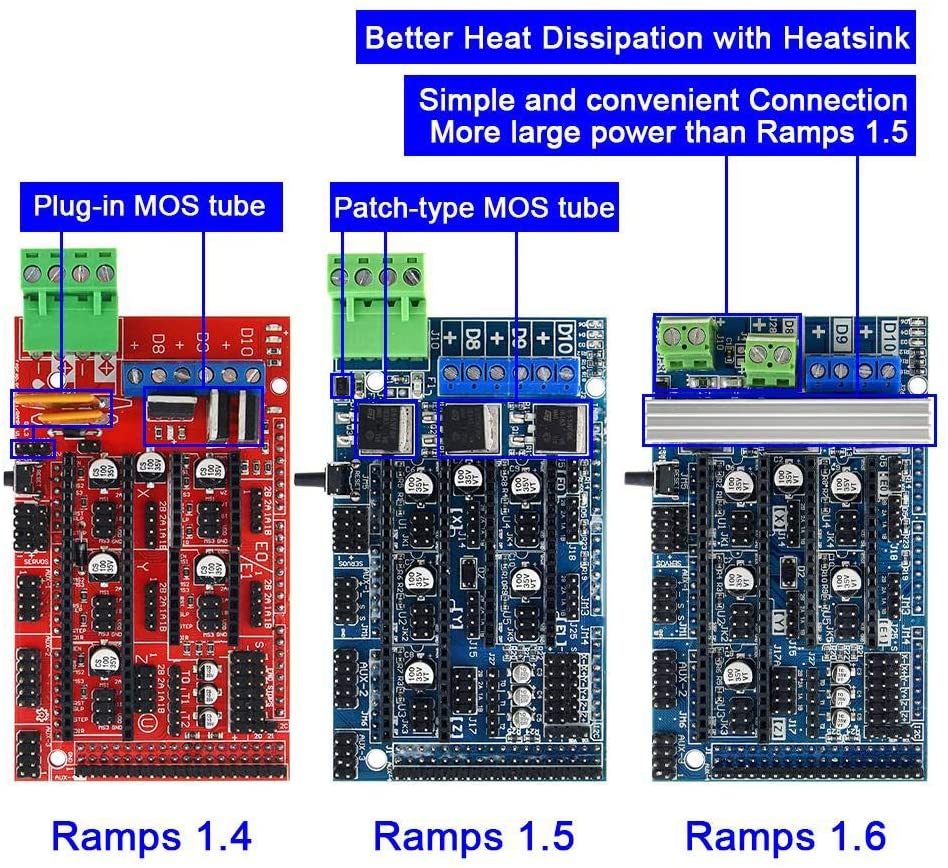

Ramps 1.6 is optimized and launched based on Ramps 1.4 & Ramps 1.5
The Struture almost same as Ramps 1.5 , the difference is Ramps 1.6 have new 2pin connectors, which more simple and convenient to connect, also will
This product is a 3D printer shield – RAMPS 1.4. This controller is one of the development boards of Arduino boards and is used in making 3D printers or three-axis cncs.
RAMPS board is used for electronic communication required for Reprap printer parts. The RAMPS interface with the powerful Arduino Mega 2560 board offers many possibilities. To build a complete controller, you need to prepare the Arduino Mega 2560 board and four stepper motor drivers separately. The A4988 and DRV8825 stepper motor driver modules can also be easily mounted on this board. For more information about selecting parts, you can contact the sales department.
Attributes :
Control two motor steppers for z direction in parallel
Support for I2C, SPI protocols for future development
RS232 serial connection support
Supports 5 stepper motor drivers
Added 3 MOSFETs for fan / heater and thermistor circuit
PWM control capability for MOSFETs
LED indicator to display the status of the heater
Two sockets to connect 2 stepper motors in parallel for the Z axis
Fuse for protection
Standard extruder interface
Physical properties
Number of pieces: 48 pieces
Fiber dimensions: 115 * 60 mm
Number of fibers: 1 piece
Type of LED: Normal
Fiber type: fiberglass
Copper printing: with red printing
Weight: 110 grams
Connector type: header pin and terminal
Number of jumpers: 15 pieces
connections
Communication protocol: I2C and SPI
Bluetooth class: –
Wifi:
Memory
Memory: Depending on the engine driver module
internal memory :
Nutrition
Required voltage: Compatible with 5V and 3.3V Arduino
Output voltage: 12 volts DC for motors and nozzles
Current: Maximum 5 amps for motors
Capacity: 3 stepper motors and one nozzle
Battery:
battery charger :
Technical features
Storage temperature: -20 to + 85 degrees Celsius
Sequence of bases: According to the printed guide
Commercial Code: Ramps 1.4 Reprap
Assembly status: standby
Power supply: DC voltage
Other product specifications
Level of experience required: Super professional
Product accompanying items:
Country of manufacture: China
Type of product application: Suitable for industrial use
Board type – Module: Arduino – Arduino
Manufacturer: Pololu
Active current consumption: maximum 5 amps
Student Kit Technical Team Benchmark: 9 out of 10
Shield type: Arduino Shield – Arduino Shield
