چاپگر سه بعدی Shield Controller 1.6 Ramps RepRap

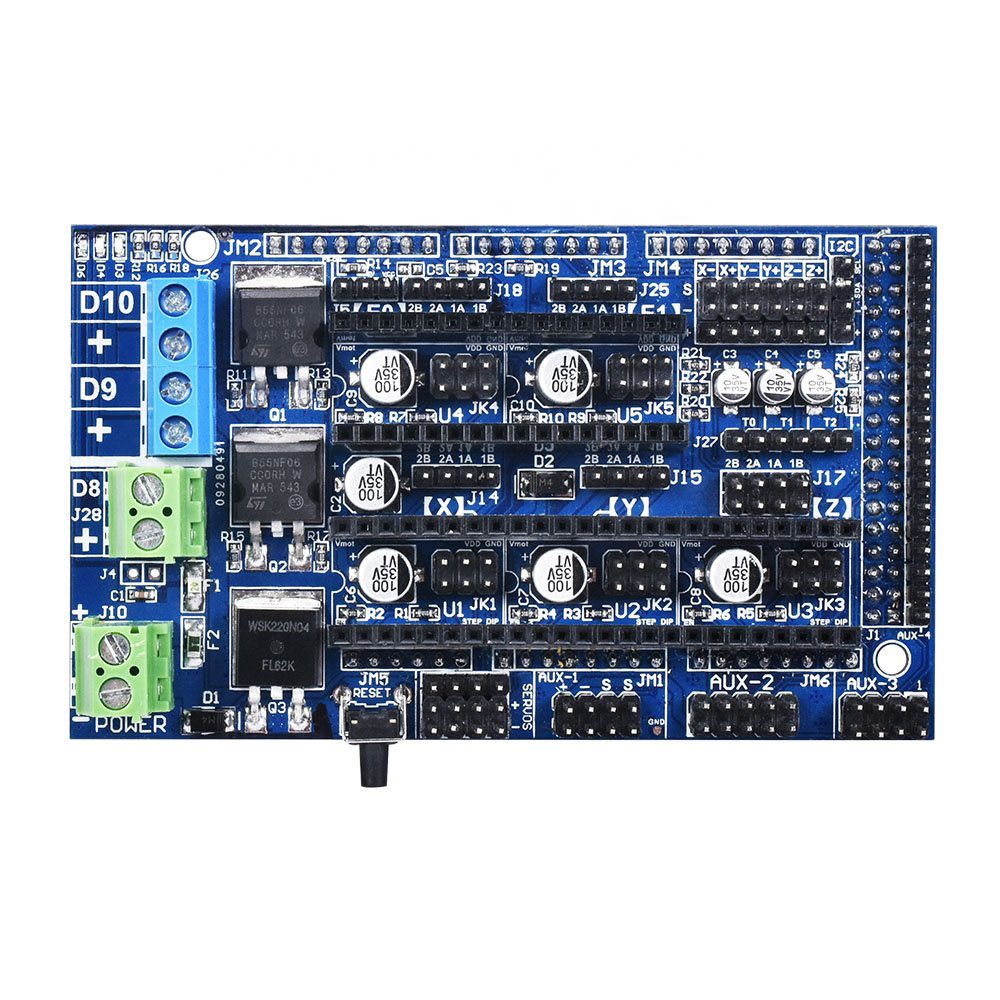

برد کنترل چاپگر سه بعدی Ramps1.6 با پنل توسعه 4 لایه PCB با قطعات هیت سینک ارتقاء Ramps 1.4 سازگار با مگا 2560 می باشد.
بررسی اجمالی
جزئیات سریع
نوع:
دیگر
شماره مدل:
Ramps 1.6
محل مبدا:
گوانگدونگ ، چین
B نام محصول:
صفحه گسترش رمپ 1.6
برای ساخت کنترلر کامل می بایست برد آردوینو مگا2560 و چهار عدد درایور استپر موتور را جداگانه تهیه نمایید، برای اطلاعات بیشتر در خصوص انتخاب قطعات با بخش فروش تماس بگیرید.
این محصول شیلد پرینتر سه بعدی – RAMPS 1.4 می باشد . این کنترلر از جمله بردهای توسعه دهنده ی بردهای آردوینو می باشد و در ساخت پرینتر سه بعدی یا cnc های سه محوره کاربرد دارد .
از برد RAMPS برای ارتباط الکترونیکی مورد نیاز قطعات پرینترهای Reprap استفاده می شود . اینترفیس RAMPS همراه بورد قدرتمند Arduino Mega 2560 امکانات زیادی را ارائه می دهد . برای ساخت کنترلر کامل می بایست برد آردوینو مگا 2560 و چهار عدد درایور استپر موتور را جداگانه تهیه نمایید ، ماژول های راه انداز استپ موتور A4988 و DRV8825 نیز به آسانی روی این برد سوار می شوند . برای اطلاعات بیشتر می توانید در خصوص انتخاب قطعات با بخش فروش تماس بگیرید .
ویژگی ها :
کنترل دو استپ موتور برای جهت z به طور موازی
پشتیبانی از پروتکل های I2C , SPI برای توسعه های بعدی در آینده
پشتیبانی از ارتباط سریال RS232
پشتیبانی از 5 درایور موتور پله ای
افزوده شدن 3 عدد ماسفت جهت مدار فن/هیتر و ترمیستور
قابلت کنترل توسط PWM برای ماسفت ها
نشانگر LED جهت نمایش وضعیت هیتر
دو سوکت جهت اتصال 2 عدد موتور پله ای بصورت موازی جهت محور Z
فیوز جهت محافظت
رابط استاندارد اکسترودر
ویژگی‌های فیزیکی
تعداد قطعات :48 عدد
ابعاد فیبر :115 * 60 میلی متر
تعداد فیبر :1 عدد
نوع ال ای دی :معمولی
نوع فیبر :فایبرگلاس
چاپ مس :دارای چاپ قرمز
وزن :110 گرم
نوع کانکتور :پین هدر و ترمینال
تعداد جامپر :15 عدد
ارتباطات
پروتکل ارتباطی :I2C و SPI
کلاس بلوتوث :-
Wifi :
حافظه
حافظه :بسته به ماژول درایور موتور
حافظه داخلی :
تغذیه
ولتاژ مورد نياز :همخوانی با 5 ولت و 3.3 ولت آردوینو
ولتاژ خروجی :12 ولت DC جهت موتورها و نازل
جریان :حداکثر 5 آمپر برای موتورها
ظرفیت :3 استپر موتور و یک ناژل
باتری :
شارژر :
ویژگی های فنی
دمای نگهداری :20- تا 85+ درجه سانتی گراد
ترتیب پایه ها :طبق چاپ راهنما روی برد
کد تجاری :Ramps 1.4 Reprap
وضعیت مونتاژ :آماده به کار
منبع تامین انرژی :ولتاژ DC
سایر مشخصات کالا
سطح تجربه مورد نیاز :فوق حرفه ای
اقلام همراه محصول :
کشور سازنده :چین
نوع کاربرد محصول :مناسب برای استفاده صنعتی
نوع برد – ماژول :آردوینو – Arduino
سازنده :Pololu
جریان مصرفی درحالت فعال :حداکثر 5 آمپر
بنچ مارک تیم فنی دانشجو کیت :9 از 10
نوع شیلد :شیلد آردوینو – Arduino Shield
مشخصات محصول:
ولتاژ ورودی: 12 ولت
1. رمپ ها 1.6
2. می توان آن را به LCD و سایر قسمتها گسترش داد.
3. خروجی گرمکن و فن MOSFET و 3 رابط ترمیستور وجود دارد.
.4 5A تلفیقی از امنیت و حفاظت اجزای اضافی
5.فیوزهای 11A برای کنترل تخت گرم شونده اضافه شدند.
6. روی برد برقی 5 Pololu استفاده می شود.
7. طراحی سوکت پین صفحه Pololu را می توان به راحتی برای طراحی آینده تعویض یا حذف کرد.
8. پین های I2C و SPI برای توسعه آینده در دسترس هستند.
9. اتصال دهنده های سرو برای اتصال محدود کننده ها ، موتورها و دیودهای ساطع کننده نور استفاده می شود. این اتصالات روکش طلا دارند و دارای جریان نامی 3A هستند که بسیار جمع و جور است.
10. هنگامی که بخاری خروجی داشته باشد، LED روشن می شود.
2 موتور برای اتصال به Z Prusa Mendel انتخاب کنید.
اندازه: 101.5 * 60.5 میلی متر
Shield Controller 3D Printer 1.6 Ramps RepRap
3D Printer Control Board Ramps1.6
Expansion Panel 4 layers PCBs with Heatsink Parts
Upgraded Ramps 1.4 Compatible Mega 2560
Overview
Quick Details
Type:
Other
Model Number:
Ramps 1.6
Place of Origin:
Guangdong, China
BProduct name:
Ramps 1.6 extension plate
To build a complete controller, you need to purchase the Arduino Mega 2560 board and four stepper motor drivers separately. For more information on selecting parts, contact the sales department.
This product is a 3D printer shield – RAMPS 1.4. This controller is one of the development boards of Arduino boards and is used in making 3D printers or three-axis cncs.
RAMPS board is used for electronic communication required for Reprap printer parts. The RAMPS interface with the powerful Arduino Mega 2560 board offers many possibilities. To build a complete controller, you need to prepare the Arduino Mega 2560 board and four stepper motor drivers separately. The A4988 and DRV8825 stepper motor driver modules can also be easily mounted on this board. For more information about selecting parts, you can contact the sales department.
Attributes :
Control two motor steppers for z direction in parallel
Support for I2C, SPI protocols for future development
RS232 serial connection support
Supports 5 stepper motor drivers
Added 3 MOSFETs for fan / heater and thermistor circuit
PWM control capability for MOSFETs
LED indicator to display the status of the heater
Two sockets to connect 2 stepper motors in parallel for the Z axis
Fuse for protection
Standard extruder interface
Physical properties
Number of pieces: 48 pieces
Fiber dimensions: 115 * 60 mm
Number of fibers: 1 piece
Type of LED: Normal
Fiber type: fiberglass
Copper printing: with red printing
Weight: 110 grams
Connector type: header pin and terminal
Number of jumpers: 15 pieces
connections
Communication protocol: I2C and SPI
Bluetooth class: –
Wifi:
Memory
Memory: Depending on the engine driver module
internal memory :
Nutrition
Required voltage: Compatible with 5V and 3.3V Arduino
Output voltage: 12 volts DC for motors and nozzles
Current: Maximum 5 amps for motors
Capacity: 3 stepper motors and one nozzle
Battery:
battery charger :
Technical features:
Storage temperature: -20 to + 85 degrees Celsius
Sequence of bases: According to the printed guide
Commercial Code: Ramps 1.4 Reprap
Assembly status: standby
Power supply: DC voltage
Other product specifications
Level of experience required: Super professional
Product accompanying items:
Country of manufacture: China
Type of product application: Suitable for industrial use
Board type – Module: Arduino – Arduino
Manufacturer: Pololu
Active current consumption: maximum 5 amps
Student Kit Technical Team Benchmark: 9 out of 10
Shield type: Arduino Shield – Arduino Shield
Product Features:
Input voltage: 12V
1.Ramps1.6
2. It can be extended to LCD and other parts.
3. There are heater and fan MOSFET outputs and 3 thermistor interfaces
.4. 5A additional security and component protection fusion
5. Heated bed controls additional 11A fuses
6. Applied to 5 Pololu stepper drive board
7. Design of Pololu plate pin socket can be easily replaced or removed for future design
8. I2C and SPI pins are available for future expansion
9. Servo connectors are used for connecting limit stops, motors and light-emitting diodes. These connectors are gold-plated and have a rated current of 3A, which is very compact.
10.The LED will light when the heater has output
choose 2 motors to connect to Z Prusa Mendel
Size: 101.5 * 60.5mm
