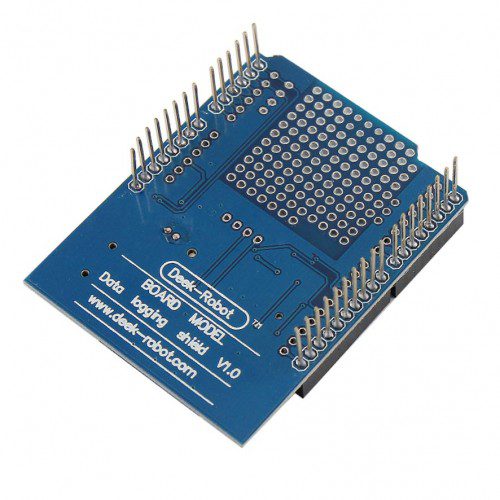

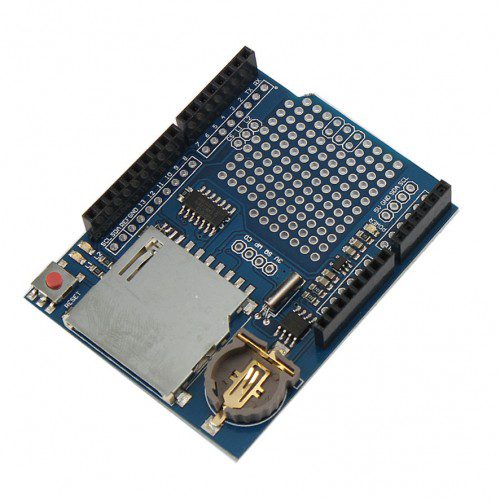

شیلد آردوینو Arduino Data Logging Shield
شیلد آردوینو Arduino Data Logging Shield که برای استفاده با Arduino UNO، Duemilanove، Diecimila، Leonardo، ADK یا Mega R3 طراحی شده است.
توضیحات محصول:
امکانات:
در شیلد آردوینو Arduino Data Logging Shield رابط کارت حافظه با کارت های فرمت FAT16 یا FAT32 کار می کند. مدار شیفتر سطح 3.3 ولت از آسیب رساندن به کارت حافظه شما جلوگیری می کند. ساعت واقعی (RTC) زمان را حتی در صورت قطع برق نگه می دارد. پشتیبان گیری باتری سال ها دوام می آورد. کتابخانه‌های گنجانده شده و کد نمونه برای کارت و RTC به این معنی است که می‌توانید به سرعت به منطقه نمونه‌سازی برای اتصالات لحیم کاری، مدار یا حسگرها بروید. رگولاتور 3.3 ولت هم یک ولتاژ مرجع قابل اعتماد است و هم کارت های حافظه ای را که برای اجرا به برق زیادی نیاز دارند به طور قابل اعتماد اجرا می کند. برای UNO، برای Duemilanove، برای Diecimila، برای Leonardo یا ADK/Mega R3 یا بالاتر کار می‌کند. برای ADK/Mega R2 یا پایین‌تر پشتیبانی نمی‌شود.
امکانات شیلد آردوینو Arduino Data Logging Shield:
رابط کارت SD با کارت های فرمت FAT16 یا FAT32 کار می کند.
SD-Card Reader (سازگار با Arduino SD-Library، chipSelect = 10)
ساعت real-time با پشتیبان باتری با آی سی DS1307 (سازگار با کتابخانه DS1307RTC)
منطقه نمونه اصلی
ولتاژ کاری: 3.3 ولت
رگولاتور 3.3 ولت داخلی هم یک ولتاژ مرجع قابل اعتماد است و هم کارت‌های SD را که برای اجرا به برق زیادی نیاز دارند به طور قابل اعتماد اجرا می‌کند.
اندازه: 68x53x23mm (تقریبا)
Shield به طور کامل مونتاژ شده است و با هدرهای Stackable ارائه می شود تا Shield های بیشتری اضافه شوند. سلول دکمه ای برای بافر کردن ساعت بیدرنگ نیز گنجانده شده است.
Arduino Data Logger Shield
which is designed to use with Arduino UNO, Duemilanove, Diecimila, Leonardo, ADK or Mega R3.
Product description
Features:
Memory card interface works with FAT16 or FAT32 formatted cards. 3.3v level shifter circuitry prevents damage to your memory card. Real time clock (RTC) keeps the time going even when unplugged. The battery backup lasts for years. Included libraries and example code for both card and RTC mean you can get going quickly Prototyping area for soldering connectors,circuitry or sensors. 3.3v regulator is both a reliable reference voltage and also reliably runs memory cards that require a lot of power to run. Works for UNO,for Duemilanove,for Diecimila, for Leonardo or ADK/Mega R3 or higher.Not supported for ADK/Mega R2 or lower.
Features:
SD card interface works with FAT16 or FAT32 formatted cards.
SD-Card Reader (compatible with Arduino SD-Library, chipSelect = 10)
Battery-backed real-time clock with DS1307 IC (Compatible with DS1307RTC Library)
Prototyping Area
Operating Voltage: 3.3V
Onboard 3.3v regulator is both a reliable reference voltage and also reliably runs SD cards that require a lot of power to run
Size: 68x53x23mm (approx)
The Shield is completely assembled and comes with Stackable Headers so that further Shields can be added. The button cell for buffering the real-time clock is also included.
