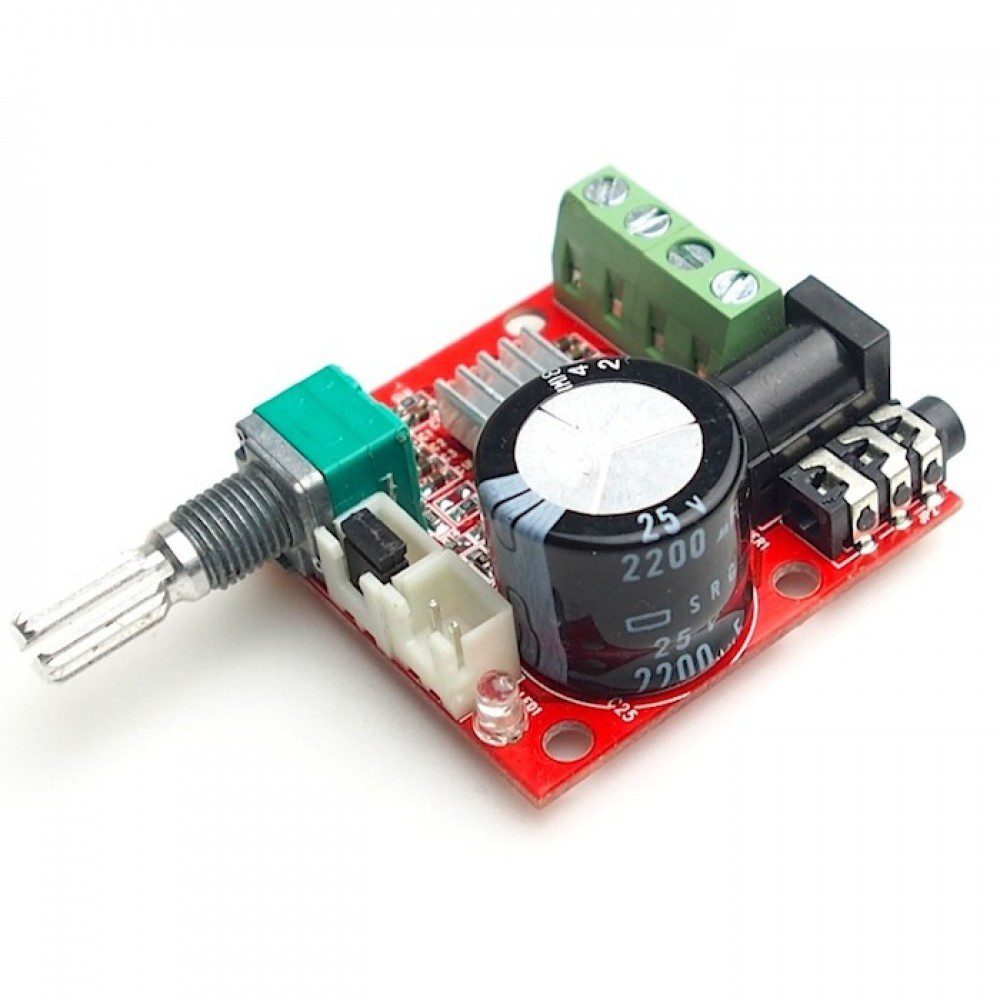

ماژول تقویت کننده استریو 15 وات با حجم PAM8610-V
دارای تراشه Pam8610 ، بدون فیلتر ، جریان استاتیک کم ، EMI ، مصرف برق و تولید گرما
با خروجی 5 5 DC به عنوان رابط منبع تغذیه ؛ راندمان بالا 90 درصد
با نشانگر منبع تغذیه LED ، سوئیچ منبع تغذیه و سوئیچ بی صدا ، کار با آن آسان است
ولتاژ کار: DC7 5-15v ، منبع تغذیه توصیه شده: DC12V
با جریان بیش از حد ، دما ، حفاظت از اتصال کوتاه ، بنابراین برای استفاده ایمن است.
پارامتر:
محل کار: کلاس D
جریان آرام: 20 میلی آمپر
بازده: 90
قدرت خروجی: 10W +10W (8Ω)
پاسخ: 20Hz تا 50KHz
ولتاژ کار: DC 7.5-15V
ولتاژ منبع تغذیه توصیه شده: 12 ولت
اندازه برد مدار چاپی: (40 * 40) میلی متر
رابط قدرت: سوکت 5.5
توجه داشته باشید:
1. ولتاژ منبع تغذیه نمی تواند از 12V تجاوز کند.
2. بلندگو 4 خط کاملا مستقل است ،
اجازه دسترسی کامل را ندهید!
تا زمانی که یکی از شرایط ، سوزاندن IC بلافاصله.
Adopts Pam8610 chip, No filter, low static current, EMI, power consumption and heat generating
With 5 5 DC outlet as power supply interface; high efficiency of 90 percent
With LED power supply indicator, power supply switch and mute switch, easy to operate
Operating Voltage: DC7 5-15v, recommended power supply: DC12V
With over-current, temperature, short-circuit protection, hence safe for use
Parameter:
Work: D Class
Quiescent current: 20mA
Efficiency: 90%
Rated output power: 10W +10W (8Ω)
response: 20Hz to 50KHz
Operating voltage: DC 7.5-15V
Recommended power supply voltage: 12V
PCB board size: (40 * 40) mm
Power Interface: 5.5 socket
NOTE:
1. The power supply voltage can not exceed 12V
2. The speaker is the 4 lines are completely independent, do not allow a total of access!
As long as one of the circumstances, burning IC immediately
