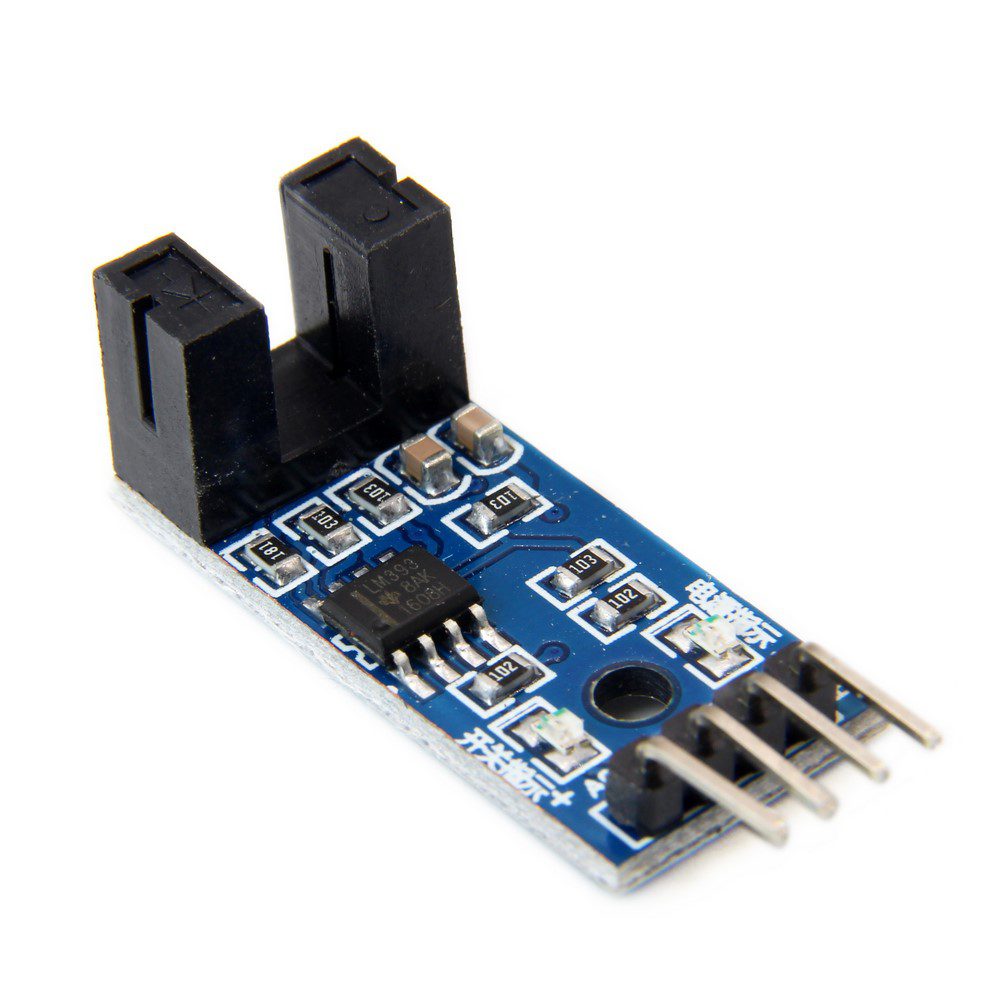

ماژول اپتو کانتر OptoCounter
تراشه LM393 مقایسه کننده سرعت اندازه گیری موتور سنسور ماژول نوع Slot اپتوکوپلر IR برای MCU آردوینو
نام محصول: ماژول سنسور سرعت ؛ ولتاژ کار: DC 3.3-12V
تراشه اصلی: LM393 ؛ اندازه برد مدار چاپی: 33 x 14mm/ 1.3 “x 0.55” (L*W)
عرض شکاف: 5 میلی متر/ 0.2 اینچ ؛ اندازه سوراخ: 3 میلی متر/ 0.12 اینچ
مواد: قطعه الکتریکی ؛ وزن خالص: 4 گرم
هایلایت: خروجی مقایسه ، سیگنال تمیز ، شکل موج خوب ، قابلیت درایوینگ قوی ، بیش از 15 میلی آمپر.
آنتی تداخل قوی: سنسور نوری انتقال دهنده مورد استفاده شامل یک دیود ساطع کننده مادون قرمز و یک فوتوترانزیستور است. این امر هم از تداخل منابع ناهنجار بیرونی سرگردان جلوگیری می کند و هم با ترکیب دو جزء با فرکانس خاصی از تشعشعات ، حتی بیشتر در برابر تداخل ناخواسته مصون هستند.
استفاده آسان: رابط خروجی DO را می توان مستقیماً به پورت IO MCU متصل کرد تا مشخص شود سنسور دارای انسداد است یا خیر. در صورت استفاده از صفحه کد موتور ، می توان سرعت موتور را تشخیص داد. ماژول DO را می توان به یک رله متصل کرد تا یک سوئیچ محدود ایجاد شود ، یا می توان به ماژول زنگ فعال متصل شد تا زنگ خطر را تشکیل دهد.
نصب آسان: سوراخ های پیچ 3 میلیمتری ثابت برای نصب آسان.
برنامه های کاربردی: به طور گسترده ای در تشخیص سرعت موتور ، شمارش پالس ، محدودیت موقعیت و غیره استفاده می شود.
در اینجا یک ماژول سنسور سرعت موتور وجود دارد ، هدف اصلی بررسی میزان موتور الکتریکی است.
ماژول را می توان در ارتباط با میکروکنترلر برای تشخیص سرعت موتور ، شمارش پالس ، محدودیت موقعیت و غیره استفاده کرد.
در اصل ، هر نرخ سنج به سادگی میزان وقوع برخی رویدادها را اندازه گیری می کند.
معمولاً این کار با شمارش رویدادها برای یک دوره زمانی معین (فاصله ادغام) و سپس تقسیم تعداد رویدادها بر زمان برای بدست آوردن نرخ انجام می شود.
مشخصات فنی:
تراشه اصلی: LM393
ولتاژ کار: 3.3 ولت تا 5 ولت
فرم خروجی: خروجی سوئیچ دیجیتال (0 و 1)
خروجی: پوشش داده شده ، خروجی سطح بالا ؛ بدون ضد آفتاب ، سطح خروجی پایین است.
اندازه PCB: 32 میلی متر در 14 میلی متر/ 1.26 × × 0.55
اندازه سوراخ نصب: 3 میلی متر/ 0.12 اینچ
عرض شکاف: 5 میلی متر/ 0.2 اینچ

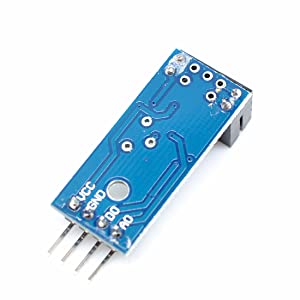

رابط:
VCC: منبع تغذیه مثبت 3.3v-5v را وصل کنید.
GND: ولتاژ منفی را وصل کنید.
انجام: خروجی سیگنال سوئیچ TTL
AO: این ماژول کار نمی کند ، ماژول ندارد.
LM393 OptoCounter module
LM393 Chip Motor Measuring Comparator Speed Sensor Module Slot Type IR Optocoupler for MCU Arduino
Product Name : Speed Sensor Module;Working Voltage : DC 3.3-12V
Main Chip : LM393;PCB Board Size : 33 x 14mm/ 1.3″ x 0.55″ (L*W)
Slotted Width : 5mm/ 0.2″;Hole Size : 3mm/ 0.12″
Material : Electric Part;Net Weight : 4g
HIGHLIGHTS: Comparator output, clean signal, good waveform, strong driving capability, more than 15mA.

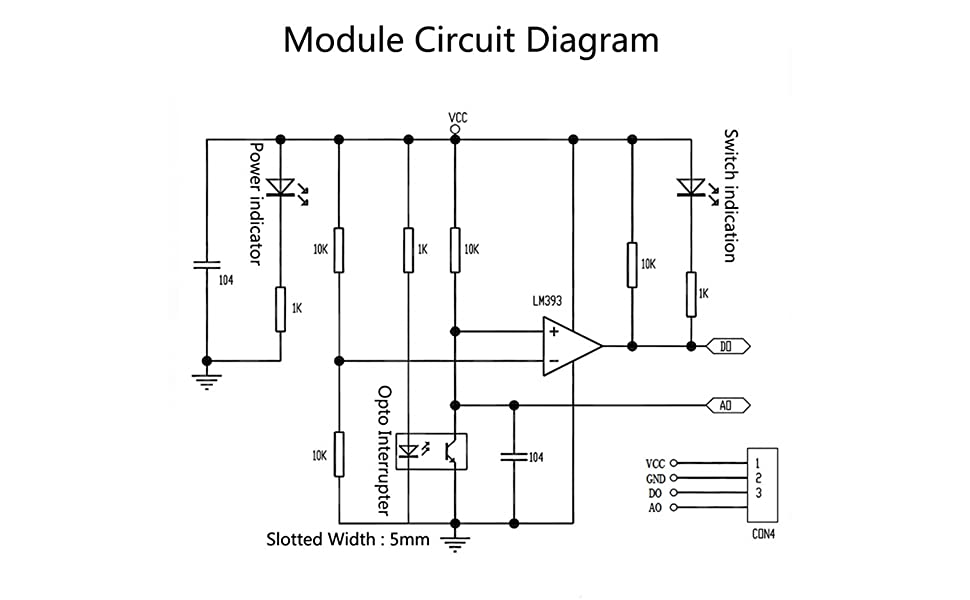

STRONG ANTI-INTERFERENCE:The transmissive optical sensor used consists of an infrared light emitting diode and a phototransistor. This both prevents interference from stray external light sources and by having the two components matched for a specific frequency of radiation, they are even more immune to undesired interference.
EASY TO USE: The DO output interface can be directly connected to the IO port of the MCU to detect whether the sensor has a occlusion. If the motor code plate is used, the motor speed can be detected. The module DO can be connected to a relay to form a limit switch, or can be connected to the active buzzer module to form an alarm.
EASY INSTALLATION: 3mm fixed bolt holes for easy installation.
WIDELY APPLICATIONS: Widely used in motor speed detection, pulse counting, position limit, etc.
Here is a motor speed sensor module, the major goal is to check the rate of an electric motor.
The module can be used in association with a microcontroller for motor speed detection, pulse count, position limit, etc.
In principle, any rate meter simply measures the rate at which some event occurs.
Usually this is done by counting the events for a given period of time (integration interval) and then simply dividing the number of events by the time to get the rate.
Technical Specifications:
Main Chip : LM393
Working voltage：3.3 V to 5 V
Output form: digital switch output (0 and 1)
Output: Covered, output high level; Without sunscreen, the output low level
PCB size: 32 mm x 14 mm/ 1.26″×0.55″
Mounting Hole Size : 3mm/ 0.12″
Slotted Width : 5mm/ 0.2″

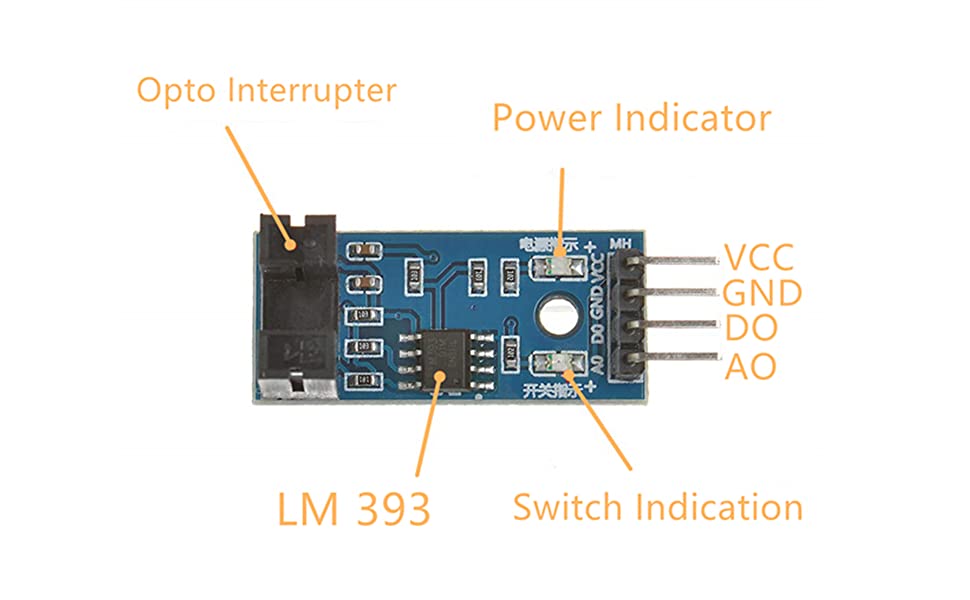

Interface:
VCC: Connect the positive 3.3v-5v power supply
GND: Connect power negative
DO: TTL switch signal output
AO: This module does not work, The module do not have
