توضیحات محصول
مشخصات:
نوع مورد: برد گیرنده صوتی
رابط:
1. رابط شارژ میکرو USB: منبع تغذیه 5 ولت (رابط جهانی Android و شارژر تلفن همراه USB).
2. 3.5 استریو خروجی: طراحی شده برای هدفون با امپدانس 16-64 اهم ، بیس قوی تر و قوی تر است.
3. سوکت خروجی صدا LOUT/ROUT: خروجی صوتی استریو چپ و راست برای امپدانس صوتی بلندگو در دوربین طراحی شده است.
4. 3.5 ورودی AUX استریو: برای ورودی سیگنال AUX 3.5 میلی متری استریو طراحی شده است (دکمه MODE را به حالت AUX فشار دهید).
5. سوکت ورودی صدا INL/INR: ورودی صوتی استریو از چپ و راست برای امپدانس صدا طراحی شده است هنگامی که بلندگو در دستگاه تغییر می کند.
6. رابط میکروفون M+/M-: قسمت میکروفون را وصل کنید ، وقتی آهنگ به طور ناگهانی صدا می شود ، می توانید دکمه پخش را فشار دهید تا به تماس هندزفری پاسخ دهید.
7. پورت گسترش دکمه ADKEY: سوکت دکمه ای دو سیم ساده ، با توجه به خط ارائه شده و پیوندهای پارامتر مقاومت ، آسان گسترش می یابد.
8. اتصالات لحیم کاری GND/+5V: اصلاح داخلی اتصال دهنده اتصال ورودی 5V است.
9. رابط USB: رمزگشایی و پخش فایل فرمت موسیقی WMA/MP3/WAV در دیسک U ، و پشتیبانی از درایو فلش USB تا 64G.
1. دکمه حالت عملکرد (MODE): دکمه را کوتاه فشار دهید تا از چندین حالت عملکرد “Bluetooth 1> AUX-> USB-> TF” عبور کنید.
2. دکمه پخش PLAY Play: پخش کوتاه/مکث/پاسخ تماس را فشار دهید.
3. دکمه Song Plus / Volume Plus: آهنگ را کوتاه فشار دهید ، صدا را برای افزایش طولانی فشار دهید.
4. دکمه PREV Song Plus / Volume Down: آهنگ قبلی را کوتاه فشار دهید ، صدا را برای کاهش طولانی فشار دهید.
5. دکمه صدا EQ: هنگام پخش موسیقی USB و کارت ، کوتاه را با صدای صاف ، راک ، کلاسیک ، جاز و سایر خروجی های صوتی فشار دهید.

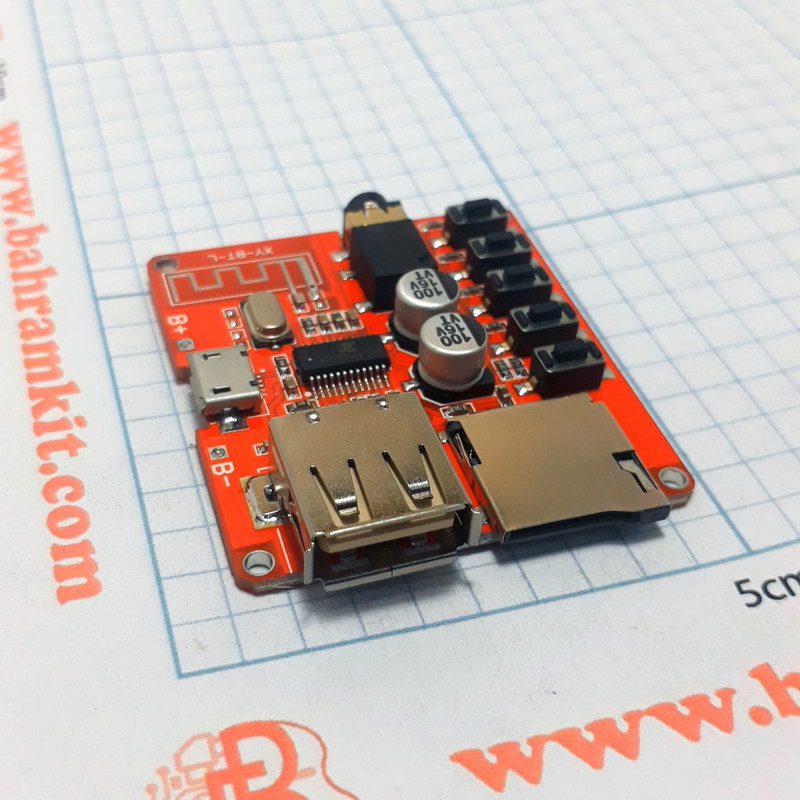

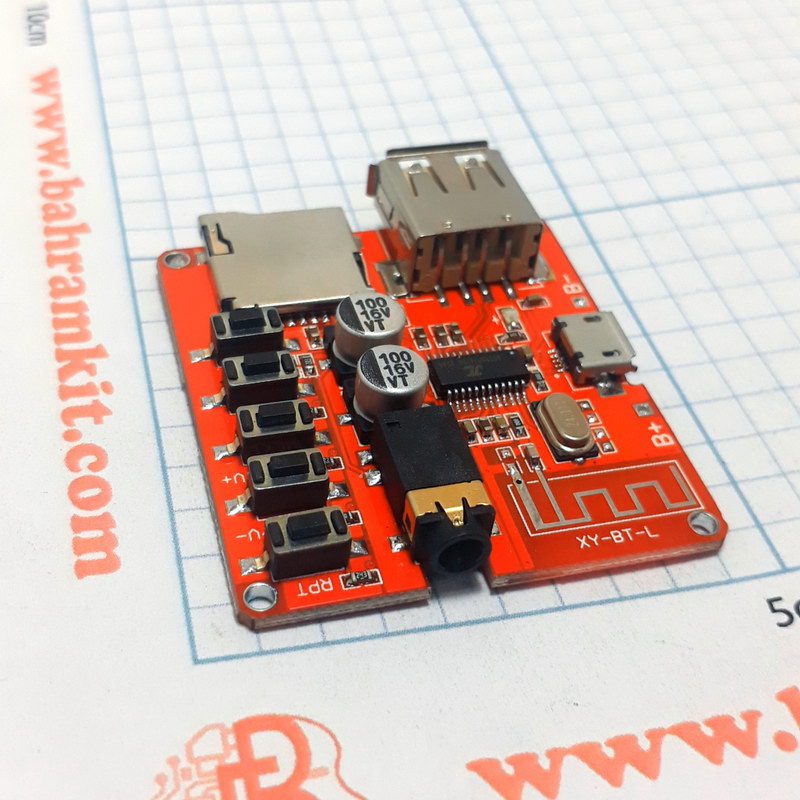

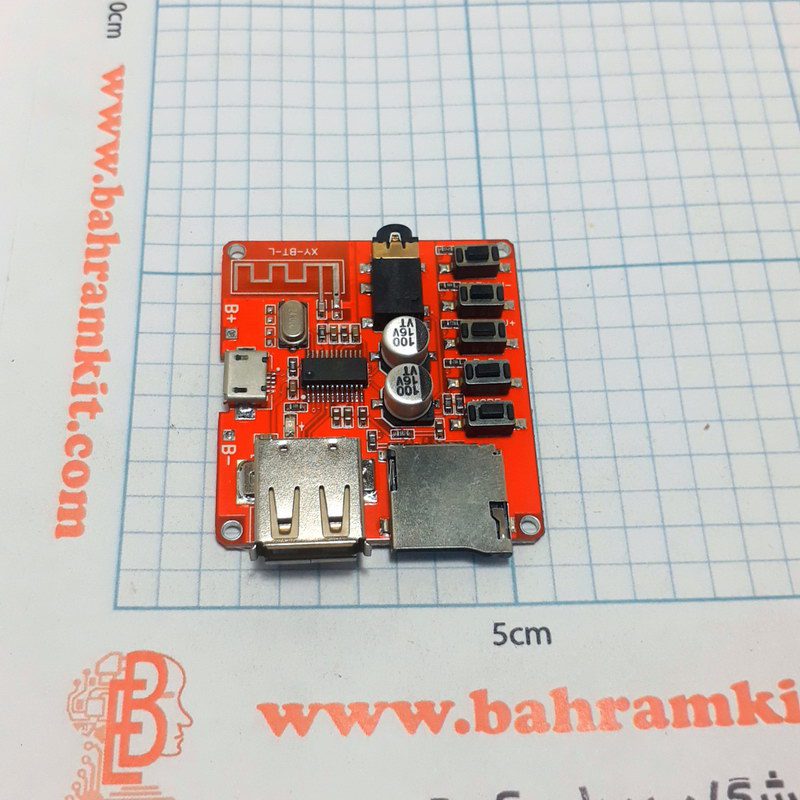

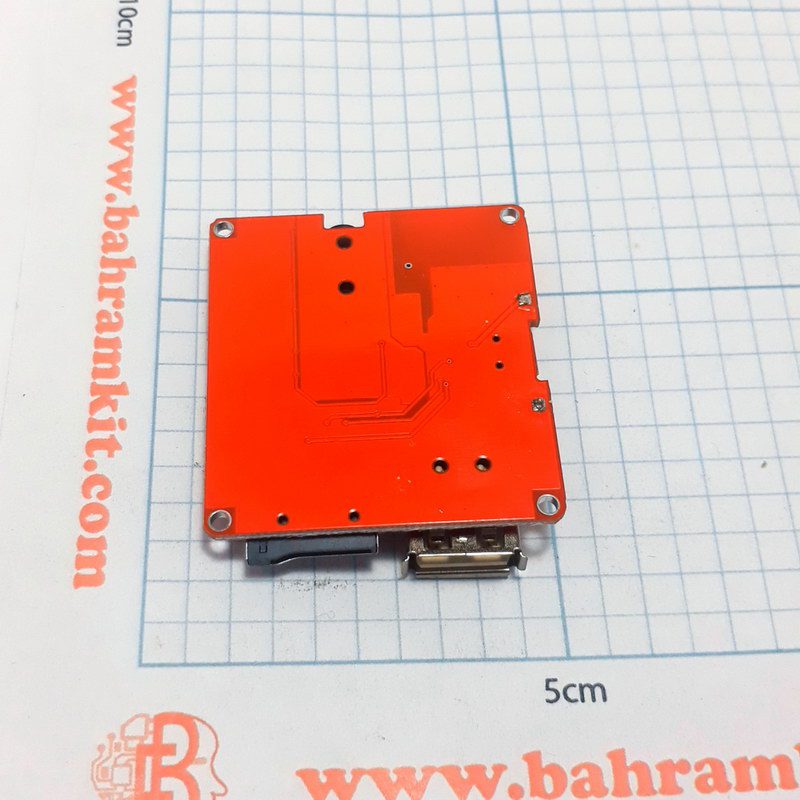

Red Audio Bluetooth Module
5V WI-FI Wireless Receiver Board Module Bluetooth Audio Compatible with Bluetooth USB Card
For Amplifier Stereo
Support Function :DIY audio conversion board support for Bluetooth wireless audio receiving, USB and card playback, AUX input, EO sound effects, etc. With MP3 chip, it can support for card/U disk music playback, support WMA/MP3/WAV format decoding.
Objects Used : Suitable for Bluetooth 3.0/4.0 and 4.1 three-mode specifications.
Multi Function :support for L2CAP/A2DP (AVCTP/AVDTP/AVRCP), control audio transmitter through protocol Up and down music operation. Support for Android application communication through SPP protocol. Support HSP/HFP, support for Bluetooth hands-free calling function, voice communication and call report function.
Support for EQ function :flat, rock, classical, jazz, etc.
Package Content :1 x Audio Receiver Board,2 x 3-pin Connector ,2 x 2-pin Connector,1 x Audio Receiver Connector.
Product description
Specification:
Item Type: Audio Receiver Board

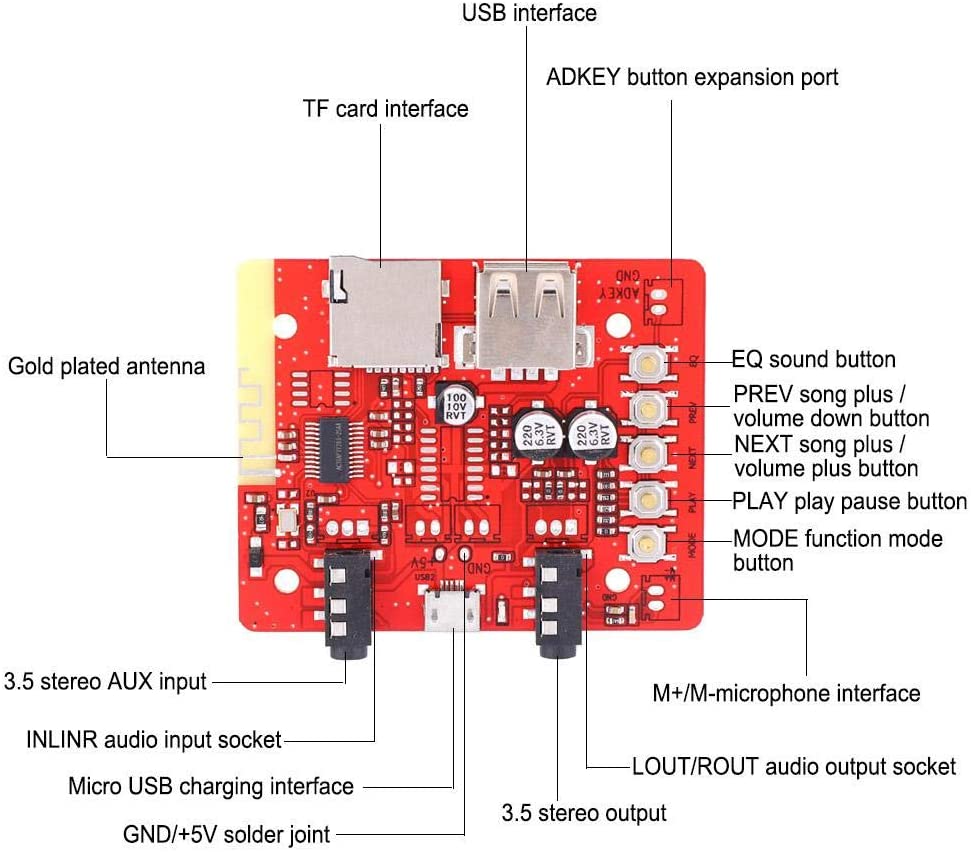

Interface:
1. Micro USB Charging Interface: 5V power supply (universal Android interface and USB mobile phone charger)
2. 3.5 Stereo Outlet: Designed For headphones with 16-64 ohm impedance, the bass is stronger and more powerful.
3. LOUT/ROUT Audio Output Socket: stereo left and right channel audio output designed for the audio impedance of the speaker in the camera
4. 3.5 Stereo AUX Input: Designed for 3.5mm stereo audio input AUX signal input (press MODE button to AUX mode)
5. INL/INR Audio Input Socket: Stereo left and right channel audio input designed for audio impedance when the speaker is modified in the machine
6. M+/M-Microphone Interface: Connect the microphone part, when the song is suddenly called, you can press the play button to answer the hands-free call.
7. ADKEY Button Expansion Port: Simple 2-wire button socket, easy to expand according to the provided line and resistance parameter links
8. GND/+5V Solder Joint: The Internal modification is the solder joint of the 5V power input
9. USB Interface: Decode and Play the WMA/MP3/WAV music format file on the U disk, and support up to 64G USB flash drive.
1. MODE Function Mode Button: Short press the button to cycle through the “Bluetooth 1> AUX->USB->TF” several function modes
2. PLAY Play Pause Button: Short Press play/pause/answer call
3. Song Plus / Volume Plus Button: short press the song, long press the volume to increase
4. PREV Song Plus / Volume Down Button: short press the previous song, long press the volume to decrease
5. EQ Sound Button: When playing USB and card music, short press with flat, rock, classical, jazz and other audio output
