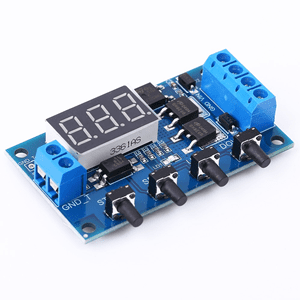

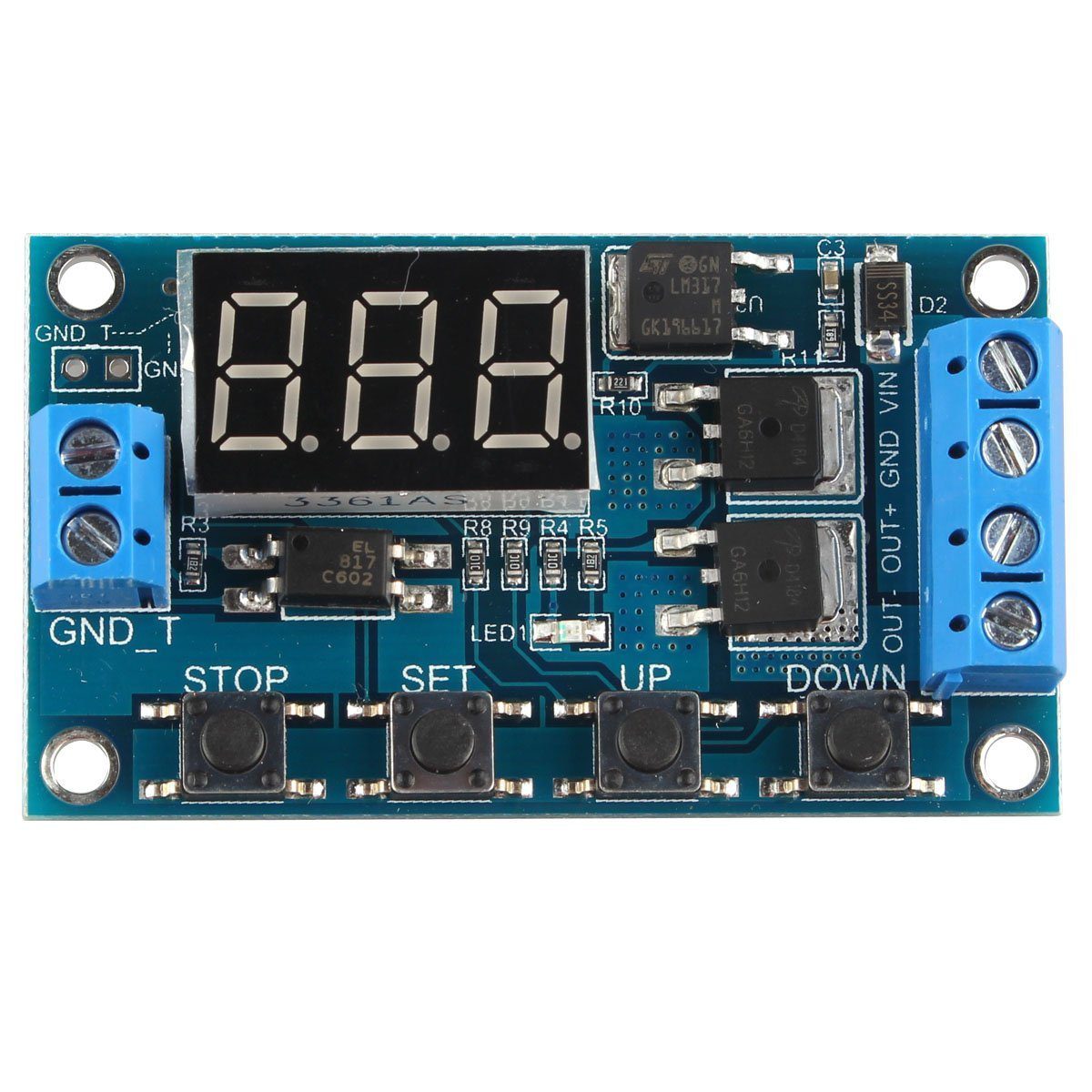

ماژول تایمر Dual MOS ولتاژ 12 تا 24 با چهار دکمه و سون سگمنت
ویژگی های محصول
0.1 ثانیه (حداقل) تا 999 دقیقه (حداکثر) به طور مداوم قابل تنظیم است.
این محصول بسیار آسان ، قدرتمند ، بسیار مفید می باشد ، که اغلب برای کنترل موتورها ، لامپ های لامپ ، چراغ های LED ، موتورهای DC ، میکروپمپ ها ، شیرهای برقی و غیره استفاده می شود ، از طریق این ماژول می توانید این دستگاه ها را به راحتی کنترل کنید. راحت.
برای دستیابی به یک مدار با فرکانس بالا ، سوئیچ خاموش سریع و مکرر ، تعداد نامحدودی از زمان.
فرآیند خاموش باعث ایجاد سر و صدا ، جرقه ، تداخل الکترومغناطیسی نمی شود.
MOS دوگانه خروجی فعال ، مقاومت پایین تر ، جریان بیشتر ، توان قوی ، 15A ، 400W ، برای دیدار با بیشترین استفاده از تجهیزات ، شنت. عمر طولانی تر از رله الکترومغناطیسی معمولی.
توضیحات محصول
علامت تجاری WINGONEER Reg.NO:4747611
شرح:
1. ولتاژ گسترده ای (5 ~ 36V) ، بسیاری از دستگاه ها قابل استفاده هستند ، بسیار مناسب.
2. رابط کاربری واضح و ساده ، قدرتمند ، آسان برای درک است ، تقریباً تمام نیازهای شما را برآورده می کند.
3. یک عملکرد متوقف کلید (کلید STOP) وجود دارد ، با حفاظت از قطبیت معکوس ، قطبیت معکوس نمی سوزد.
4- عملکرد حالت خواب را اضافه کنید ، پس از فعال کردن ، بدون هیچگونه عملیاتی در مدت 5 دقیقه ، مانیتور را به طور خودکار خاموش کنید.
هر کلید برای بیدار شدن.
5- می توانید پارامترهای مختلف OP ، CL ، LOP را که مستقل از یکدیگر هستند ، تنظیم کنید ، ذخیره شد.
6. هنگامی که تمام تنظیمات به صورت خودکار پایین تنظیم پارامترها را ذخیره کنید.
حالت عملیاتی:
حالت P1: پس از سیگنال تریگر ، رله زمان OP تبدیل می شود ، و سپس قطع می شود. در زمان OP ، به شرح زیر:
P1.1: دوباره سیگنال نامعتبر trigger می شود.
P1.2: تایم دوباره سیگنال دوباره trigger می شود.
P1.3: سیگنال Reset دوباره trigger می شود ، رله خاموش می شود ، شمارش را متوقف می کنید.
P-2: به سیگنال تریگر ، رله را برای زمان CL ، زمان هدایت رله OP خاموش کنید ، پس از اتمام شمارش ، رله را قطع کنید.
P3.1: پس از اینکه سیگنال تریگر به رله زمان OP تبدیل شد ، زمان CL رله را خاموش کنید ، سپس چرخه کاری ، برای سیگنال به رله خاموش ، شمارش یکبار دیگر درون حلقه را متوقف کنید. چرخه ها (LOP) قابل تنظیم است.
P3.2: پس از پاور بدون سیگنال trigger ، رله شروع به زمان OP می رود ، زمان رله را خاموش می کنید ، چرخه کار را انجام می دهید. چرخه های (LOP) قابل تنظیم است.
P-4: اگر سیگنال تریگر ای وجود داشته باشد ، عملکرد نگه داری سیگنال ، زمان بندی پاک می شود ، رله روشن می ماند.هنگامی که سیگنال ناپدید می شود، پس از زمان بندی رله قطع OP. دوره تایمر، سپس یک سیگنال وجود دارد، زمان بندی پاک می شود.
لیست بسته بندی:
ماژول سوئیچ 1 برابر WINGONEER

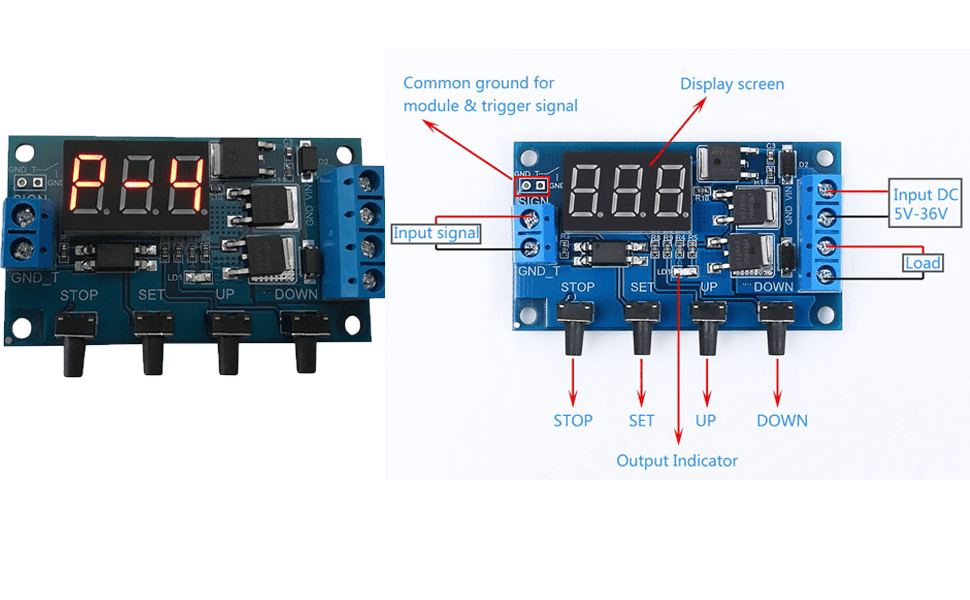

Dual MOS timer module 12 to 24 voltage with four buttons and seven segments
Product features
0.1 seconds (minimum) to 999 minutes (maximum) continuously adjustable.
This product is easy to use, powerful, very useful product, often used to control motors, light bulbs, LED lights, DC motors, micro-pumps, solenoid valves, etc., through this module, you can easily control these devices, very convenient.
To achieve a high-frequency circuit fast frequent on-off switch unlimited number of times.
The on-off process does not produce noise, no spark, no electromagnetic interference.
Dual MOS shunt active output, lower resistance, more current, strong power, 15A, 400W, to meet the most use of the equipment. life long life than conventional electromagnetic relay
Product features
0.1 seconds (minimum) to 999 minutes (maximum) continuously adjustable.
This product is easy to use, powerful, very useful product, often used to control motors, light bulbs, LED lights, DC motors, micro-pumps, solenoid valves, etc., through this module, you can easily control these devices, very convenient.
To achieve a high-frequency circuit fast frequent on-off switch unlimited number of times.
The on-off process does not produce noise, no spark, no electromagnetic interference.
Dual MOS shunt active output, lower resistance, more current, strong power, 15A, 400W, to meet the most use of the equipment. life long life than conventional electromagnetic relay
Product description
WINGONEER trademark Reg.NO:4747611
Description:
1. Wide voltage (5 ~ 36V), most devices can be used, very convenient;
2. The interface is clear and simple, powerful, easy to understand, meet almost all your needs;
3. There is a key stop function (STOP key), with reverse polarity protection, reverse polarity does not burn;
4. Add the sleep mode function, after enabling, without any operation within 5 minutes, turn off the monitor automatically;
Any key to wake up;
5. You can set a different OP, CL, LOP parameters, which are independent of each other, were saved;
6. When all settings automatic power-down save parameters.
Operating mode:
P1 mode: after the trigger signal, the relay is turned OP time, and then disconnect; in the OP time, as follows
P1.1: Invalid signal triggered again
P1.2: Re-timing signal is triggered again
P1.3: Reset signal is triggered again, the relay off, stop counting;
P-2: to the trigger signal, relay off for time CL, OP relay conduction time, after the counting is finished, disconnect relay;
P3.1: After the trigger signal to the relay turned OP time, relay off CL time, then the operation cycle, to signal to the relay off, stop the counting once again within the loop; cycles (LOP) can be set;
P3.2: After power without triggering signal, the relay is turned OP time, relay off CL time, cycle the operation; cycles (LOP) can be set;
P-4: signal holding function if there is a trigger signal, timing is cleared, the relay remains on; when the signal disappears, after timing OP disconnect relay; timer period, then there is a signal, the timing is cleared;
Packing List:
1x WINGONEER Switch module
