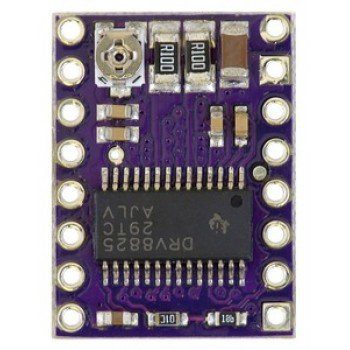

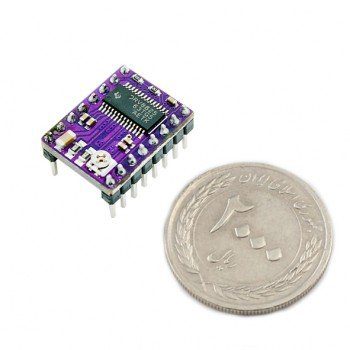

ماژول درایور استپر موتور DRV8825 ویژه پرینتر سه بعدی
ماژول DRV8825 یک درایور استپر موتور شامل یک برد کمکی TI DRV8825 برای راه اندازی موتورهای استپر دوقطبی بصورت میکرواستپ است. این ماژول دارای پین خروجی و رابط که تقریبا برابر برد درایور استپر A4988 است که می تواند در بالاترین سطح عملکرد جایگزینی مناسب برای این برد در بسیاری از پروژه ها باشد. از ویژگی های این ماژول می توان به تنظیم محدوده جریان ،داشتن محافظ در برابر مصرف جریان اضافی و افزایش دما بیش از حد و همچنین دارای 6 میکرواستپ با تفکیک پذیری تا 1/32 استپ نام برد. این ماژول با ولتاژ 8.2 تا 45 ولت کار می کند و می تواند در هر فاز بدون هرگونه هیت سینک و جریان هوای فن حداکثر تا 2.5A جریان دهی کند.( با ایجاد خنک سازی موثر تا 2.2A). این ماژول با بردهای آردینو کاملا سازگار است.
ویژگی ها:
دارای رابط کنترلی ساده برای جهت و استپ
دارای 6 حالت متفاوت تفکیک پذیری استپ: استپ کامل، نیم استپ، ¼ استپپ، 1/8 استپ، 1/8 استپ، 1/16 استپ و 1/32 استپ
کنترل قابل تنظیم جریان برای داشتن ماکزمیم جریان خروجی با استفاده از پتانسیومتر
ماکزیمم ولتاژ 45 ولت
دارای رگولاتور داخلی
قابلیت ارتباط مستقیم با ولتاژ 3.3 ولت و 5 ولت سیستم
دارای محافظ ولتاژ ، جریان و حرارت با قابلیت shutdown
بررسی اجمالی:

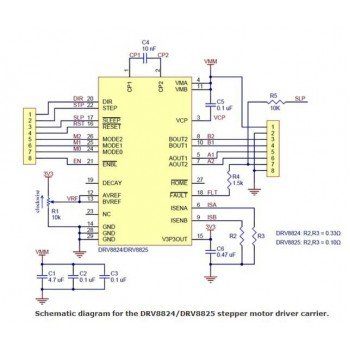

این محصول یک برد حامل یا برد شکستن برای درایور موتور پله ای DRI8825 TI است. بنابراین توصیه می کنیم قبل از استفاده از این محصول ، برگه اطلاعات DRV8825 (1 مگابایت pdf) را به دقت مطالعه کنید. این درایور موتور پله ای به شما امکان می دهد یک موتور پله دوقطبی را تا 2.2 آمپر جریان خروجی در هر سیم پیچ کنترل کنید (برای اطلاعات بیشتر به بخش ملاحظات توزیع نیرو در زیر مراجعه کنید). در اینجا برخی از ویژگی های کلیدی درایور آورده شده است:
رابط کنترل گام ساده و جهت ساده
شش وضوح گام مختلف: تمام مرحله ، نیم مرحله ، 1/4 مرحله ، 1/8 مرحله ، 1/16 مرحله و 1/32 مرحله
کنترل جریان قابل تنظیم به شما امکان می دهد حداکثر خروجی جریان را با پتانسیومتر تنظیم کنید ، که به شما امکان می دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله ای خود برای دستیابی به نرخ پله بالاتر استفاده کنید.
کنترل خرد کردن هوشمند که به طور خودکار حالت پوسیدگی فعلی صحیح را انتخاب می کند (پوسیدگی سریع یا پوسیدگی آهسته)
حداکثر ولتاژ منبع تغذیه 45 ولت
رگولاتور داخلی (نیازی به منبع ولتاژ منطقی خارجی نیست)
می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند
خاموش شدن حرارتی بیش از حد دما ، خاموش شدن بیش از حد جریان و قفل شدن تحت ولتاژ
حفاظت از اتصال کوتاه به زمین و بار کوتاه
PCB مس 4 لایه ، 2 اونس برای بهبود اتلاف گرما
پد خاک قابل لحیم کاری زیر IC درایور در پایین PCB قرار داده شده است
اندازه ماژول ، پین و رابط از بیشتر جهات با حامل های درایور پله A4988 ما مطابقت دارد (برای اطلاعات بیشتر به پایین این صفحه مراجعه کنید)
بررسی اجمالی
جزئیات سریع
شماره مدل:
DRV8825
نوع:
درایور موتور
محل مبدا:
گوانگدونگ ، چین
بسته بندی:
PCB
Mfr P/N:
DRV8825
رده محصولات:
درایور استپر موتور
DRV8825 stepper motor driver module for 3D printer
DRV8825 module A stepper motor driver includes a TI DRV8825 auxiliary board for starting bipolar stepper motors in microstep. This module has an output pin and interface that is almost equal to the board of the A4988 stepper driver, which can be a suitable replacement for this board in many projects at the highest level of performance. Features of this module include adjusting the current range, having a protector against overcurrent consumption and overheating, and also has 6 microsts with a resolution of up to 1/32 step. This module operates with a voltage of 8.2 to 45 volts and can current up to 2.5A in each phase without any heatsink and fan air flow (creating effective cooling up to 2.2A). This module is fully compatible with Arduino boards.
Attributes:
Has a simple control interface for direction and step
It has 6 different modes of step resolution: full step, half step, ¼ step, 1/8 step, 1/8 step, 1/16 step and 1/32 step
Adjustable current control to have maximum output current using potentiometer
Maximum voltage 45 volts
Has an internal regulator
Ability to communicate directly with the system voltage of 3.3 volts and 5 volts
Has voltage, current and heat shield with shutdown capability
Overview:
This product is a carrier board or breakout board for TI’s DRV8825 stepper motor driver; we therefore recommend careful reading of the DRV8825 datasheet (1MB pdf) before using this product. This stepper motor driver lets you control one bipolar stepper motor at up to 2.2 A output current per coil (see the Power Dissipation Considerations section below for more information). Here are some of the driver’s key features:
Simple step and direction control interface
Six different step resolutions: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, and 1/32-step
Adjustable current control lets you set the maximum current output with a potentiometer, which lets you use voltages above your stepper motor’s rated voltage to achieve higher step rates
Intelligent chopping control that automatically selects the correct current decay mode (fast decay or slow decay)
45 V maximum supply voltage
Built-in regulator (no external logic voltage supply needed)
Can interface directly with 3.3 V and 5 V systems
Over-temperature thermal shutdown, over-current shutdown, and under-voltage lockout
Short-to-ground and shorted-load protection
4-layer, 2 oz copper PCB for improved heat dissipation
Exposed solderable ground pad below the driver IC on the bottom of the PCB
Module size, pinout, and interface match those of our A4988 stepper motor driver carriers in most respects (see the bottom of this page for more information)
Overview
Quick Details
Model Number:
DRV8825
Type:
Motor Driver
Place of Origin:
Guangdong, China
Package:
PCB
Mfr. P/N:
DRV8825
Product Category:
Stepper Motor Driver
