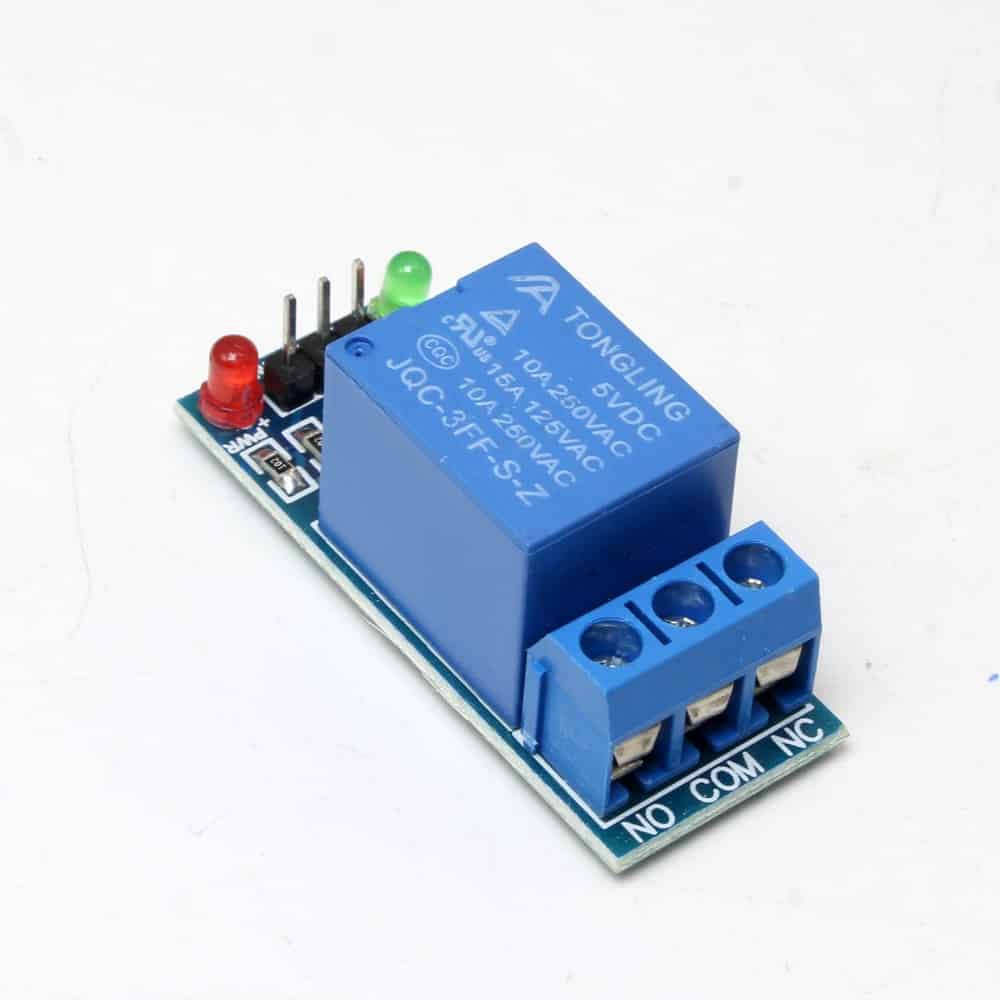

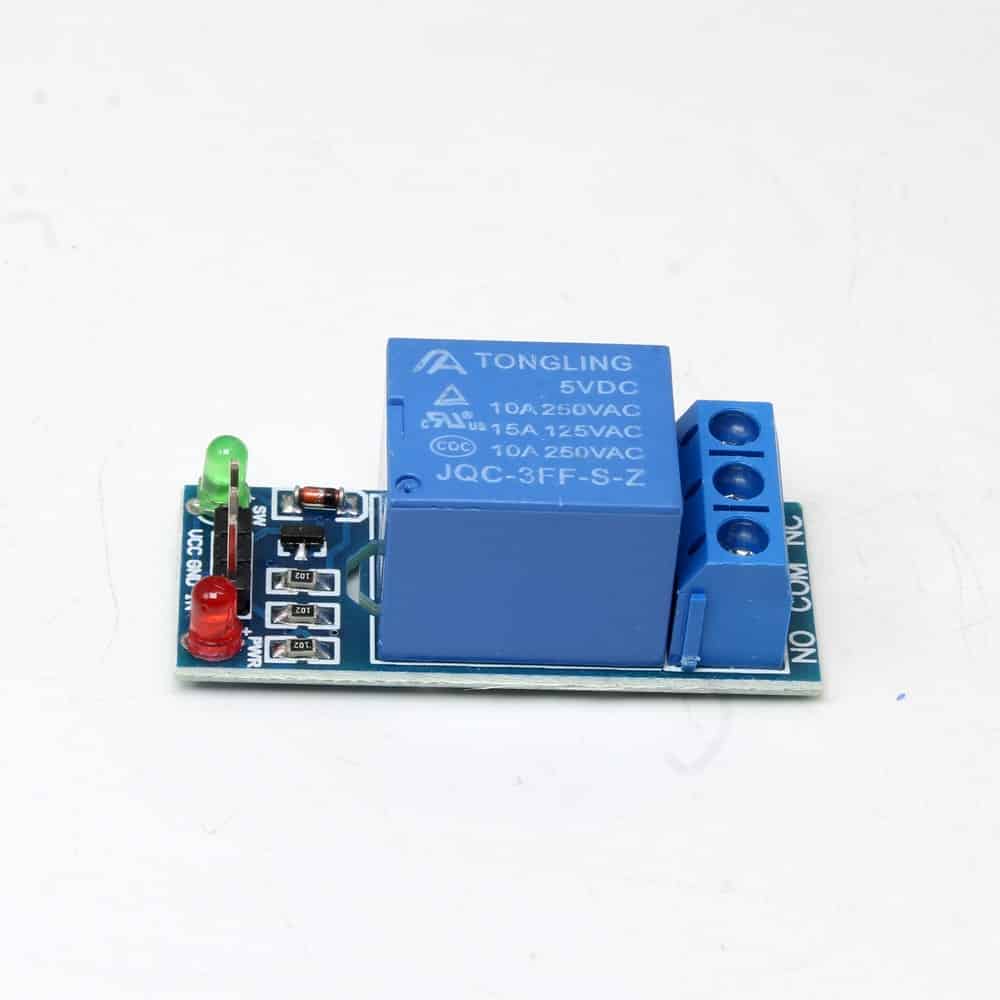

ماژول رله 5V 1 کانال ماژول رله 1ch
ماژول رله 1 کاناله 5 ولت با راه انداز سطح پایین اپتوکوپلر برای آردوینو می باشد.
این ماژول با استانداردهای ایمنی بین المللی ، ناحیه کنترل و ناحیه بار حفره ایزوله مطابقت دارد.
با دستورالعمل منبع تغذیه و رله ، pull off ، قطع کردن برق ندارد.
سیگنال DC یا AC را کنترل می کنید ، می توانید بار AC 220V را کنترل کنید.
یک ارتباط نرمالی باز و یک ارتباط نرمالی بسته وجود دارد.
پایانه های آبی KF301 به خط کنترل راحت تر است.
هر يك از پین های آردوینو ولتاژ خروجي 5 ولت و حداكثر جریان 40 ميلي آمپر را برای شما فراهم می کنند و این مقدار ولتاژ و جریانی که برد آردوینو برای شما فراهم می کند برای راه اندازی بسیاری از وسایل کافی نمی باشد، از همین رو این ماژول گزینه بسیار مناسبی برای کنترل لامپ ها ، موتور ها ، شیر آلات الکترونیکی و یا حتی دستگاه های مختلف و سایر وسایلی است که نیاز به ولتاژ و جریان بالا دارند.با استفاده از این ماژول پرکاربرد در کنار بردهای آردوینو شما می توانید چراغ هاو سایر وسایل متصل به برق شهری منزلتان را خاموش یا روشن کنید، درب منزل را باز نمایید ، با اندکی توسعه در کارگاه یا کارخانه خود دستگاه ها و ماشین آلات خود را به صورت هوشمند و اتوماتیک کنترل نمایید و یا هزاران ایده دیگر در سایر زمینه های خانگی ، صنعتی ، کشاورزی ، سیستم های امنیتی و … را اجرا نمایید. این ماژول طوری طراحی شده است که پین های دیجیتال برد آردوینو مستقیما به ورودی کنترل رله وصل می شود، یک LED کوچک روي برد قرار دارد كه وضعیت رله را به شما نشان می دهد. در صورتی که رله را به برق شهری (AC) متصل می نمایید ، هر رله نصب شده بر روی ماژول حداکثر 250 ولت و 10 آمپر جریان و چنانچه ولتاژ شما DC باشد حداکثر تا 30 ولت و 10 آمپر جریان را تحمل می نماید.

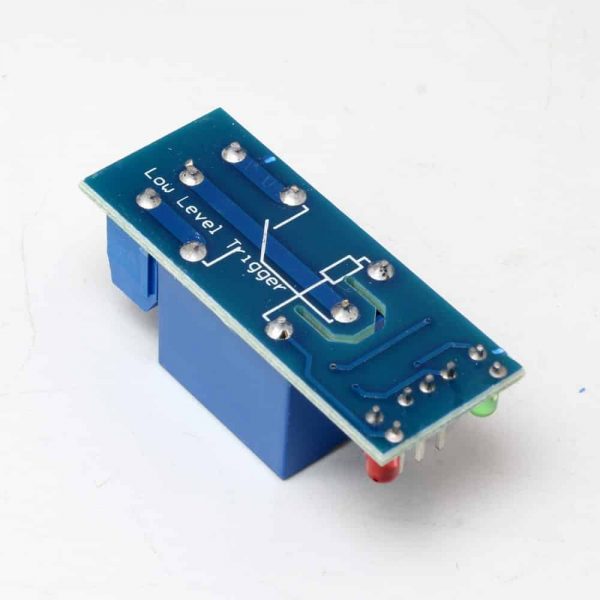

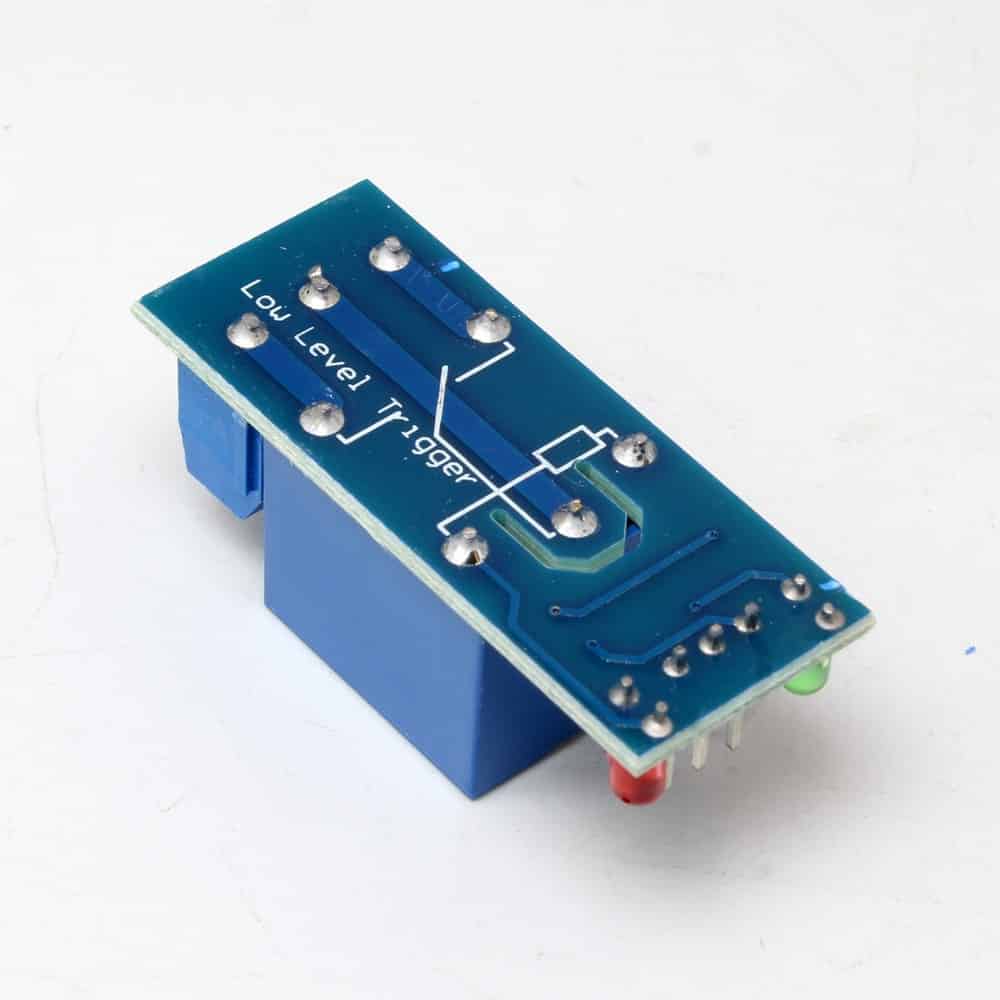

ورودي فعال ساز رله active low ميباشدو اين به اين معني است كه براي روشن كردن رله بايستي پين خروجي آردوينو را low كرد و براي خاموش كردن رله بايد پين خروجي رله را high كرد.
توضیحات محصول
شرح:
این ماژول با استانداردهای ایمنی بین المللی ، ناحیه کنترل و ترانشه جداسازی ناحیه بار مطابقت دارد.
با دستورالعمل منبع تغذیه و رله ، pull off ، قطع کردن برق ندارد
ورود سیگنال با ترمینال مشترک سیگنال با هدایت منظم شروع می شود.
می توان از ماژول برد توسعه میکروکنترلر به عنوان کنترل لوازم خانگی استفاده کرد.
سیگنال DC یا AC را کنترل می کنید ، می توانید بار AC 220V را کنترل کنید.
یک ارتباط نرمالی باز و یک نرمالی بسته وجود دارد.
پایانه های آبی KF301 برای خط کنترل راحت تر است.
بسته شامل:
ماژول رله 1 کاناله 5 ولت
5V relay module 1 channel Relay module 1ch
5V 1-Channel Relay Module with Optocoupler Low Level Trigger for Arduino
The module complies with international safety standards, the control area and the load region isolation trench.
With the power supply and relay instructions, pull off, disconnect does not shine.
The control DC or AC signal, you can control 220V AC load.
There is a normally open and one normally closed contact.
Blue KF301 terminals to the control line is more convenient.
Product description
Description:
The module complies with international safety standards, the control area and the load region isolation trench.
With the power supply and relay instructions, pull off, disconnect does not shine.
The signal input with signal common terminal will start with regular conduction.
Can be used as a microcontroller development board module can be used as home appliance control.
The control DC or AC signal, you can control 220V AC load.
There is a normally open and one normally closed contact.
Blue KF301 terminals to the control line is more convenient.
Package included:
5V 1-Channel Relay Module
