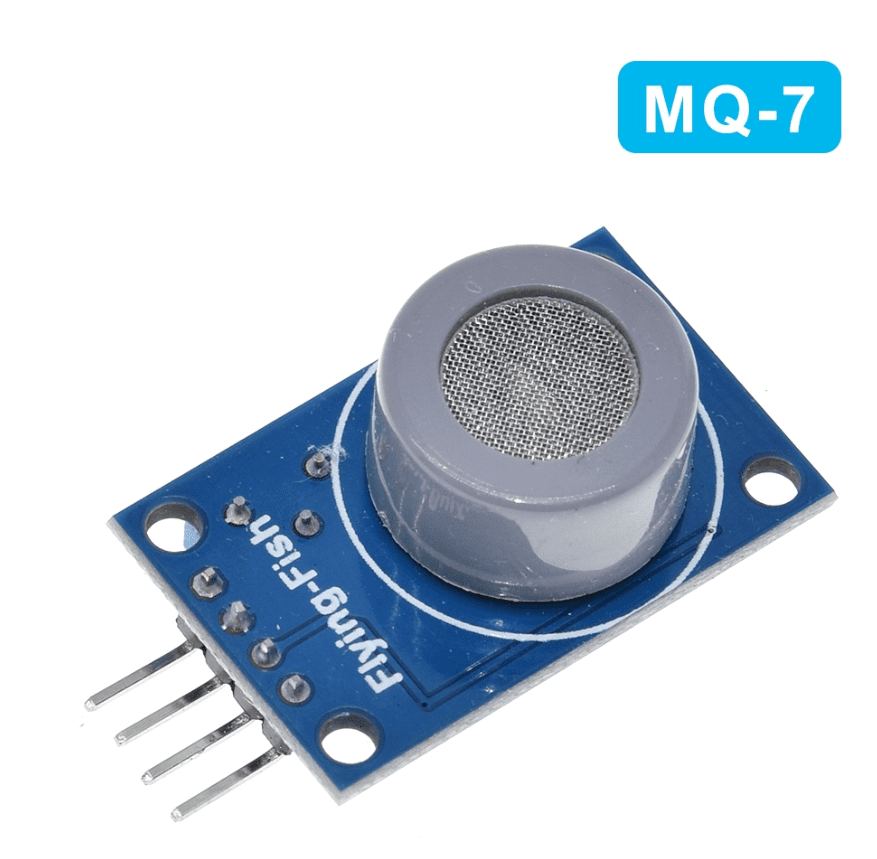

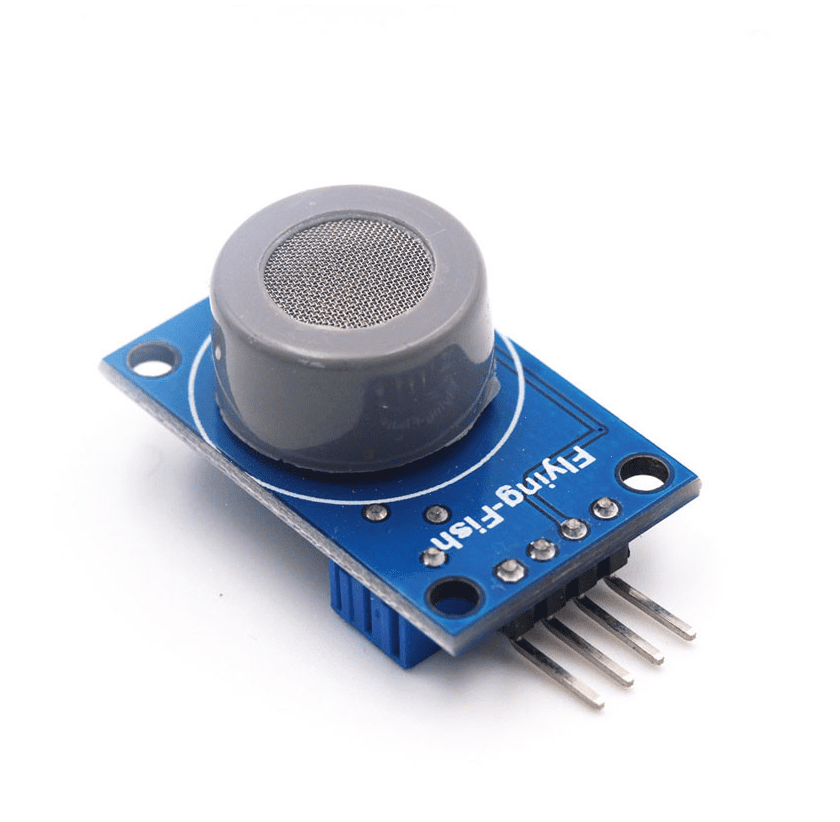

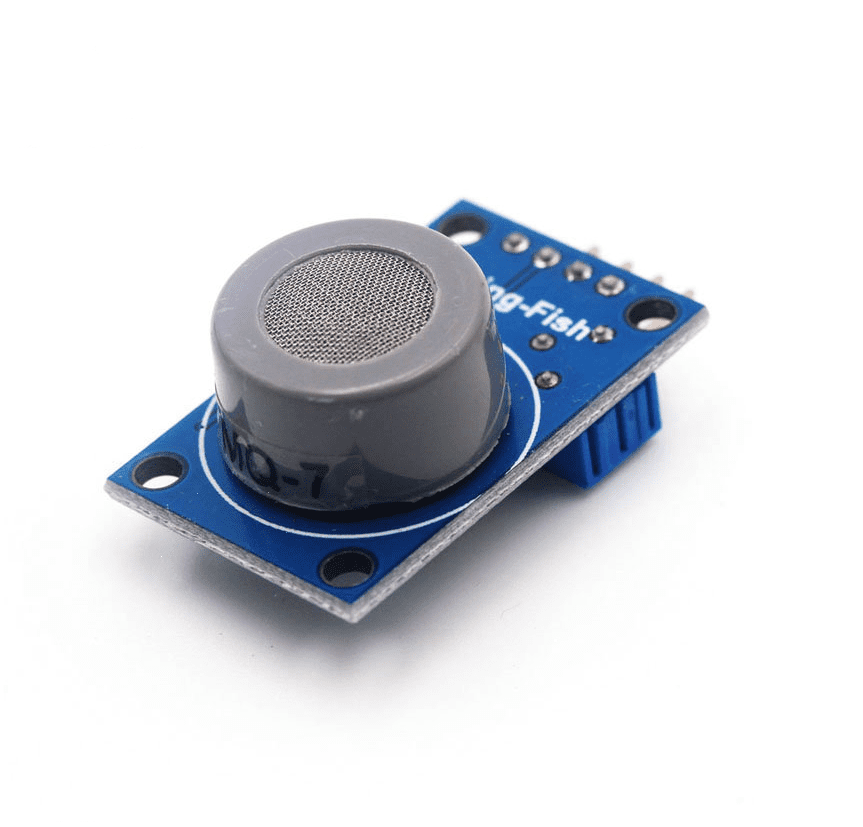

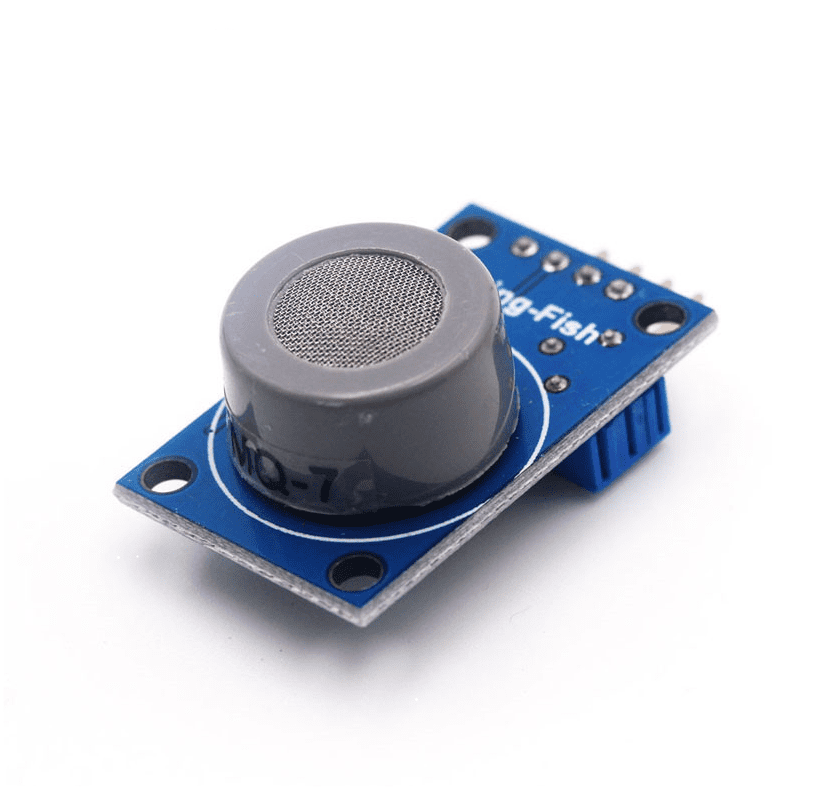

ماژول سنسور گاز MQ7 تشخیص منوکسید کربن
بررسی اجمالی
جزئیات سریع
شماره مدل:
MQ7
محل مبدا:
گوانگدونگ ، چین
استفاده:
آشکارساز مونوکسید کربن
تئوری:
آشکارساز مونوکسید کربن
خروجی:
5 ولت
نام تجاری:
MQ7 آشکارساز مونوکسید کربن
نوع خروجی:
5 ولت
اندازه / ابعاد:
32* 20* 22 میلی متر
ویژگی های:
طول عمر و هزینه کم
استفاده کنید:
مدار درایو ساده
بسته بندی:
بسته استاندارد
ماژول سنسور گاز مونوکسید کربن MQ7 CO
تشخیص گاز مونوکسید کربن Mq-7
آشکارساز سولفید هیدروژن پروب اکسیژن
ماژول سنسور Nh3
توضیحات محصول
امکانات:
معرفی سنسور Mq-7:
ماده حسگر گاز مورد استفاده در سنسور گاز mq-7 دی اکسید قلع (SnO2) با رسانایی پایین در هوای پاک است. رسانایی سنسور با افزایش غلظت مونوکسید کربن در هوا افزایش می یابد. گاز سرگردان جذب شده در دمای پایین در دمای بالا (گرمایش 5.0 ولت) تمیز می شود. با استفاده از یک مدار ساده ، می توان تغییر هدایت را به سیگنال خروجی مربوط به غلظت گاز تبدیل کرد. حسگر گاز Mq-7 حساسیت بالایی به مونوکسید کربن دارد. این سنسور می تواند انواع گازهای حاوی مونوکسید کربن را تشخیص دهد. این یک سنسور ارزان قیمت است که برای کاربردهای مختلف مناسب است
توضیح مختصر:

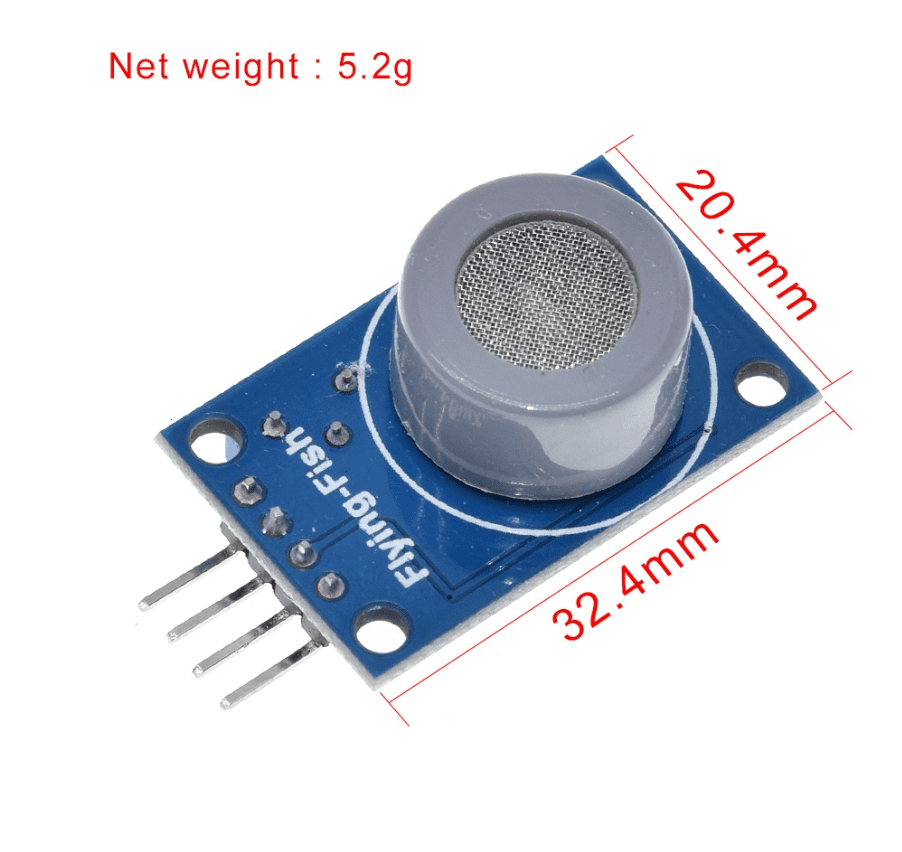

1 ، طول: 32mm x عرض 22mm x ارتفاع 27mm

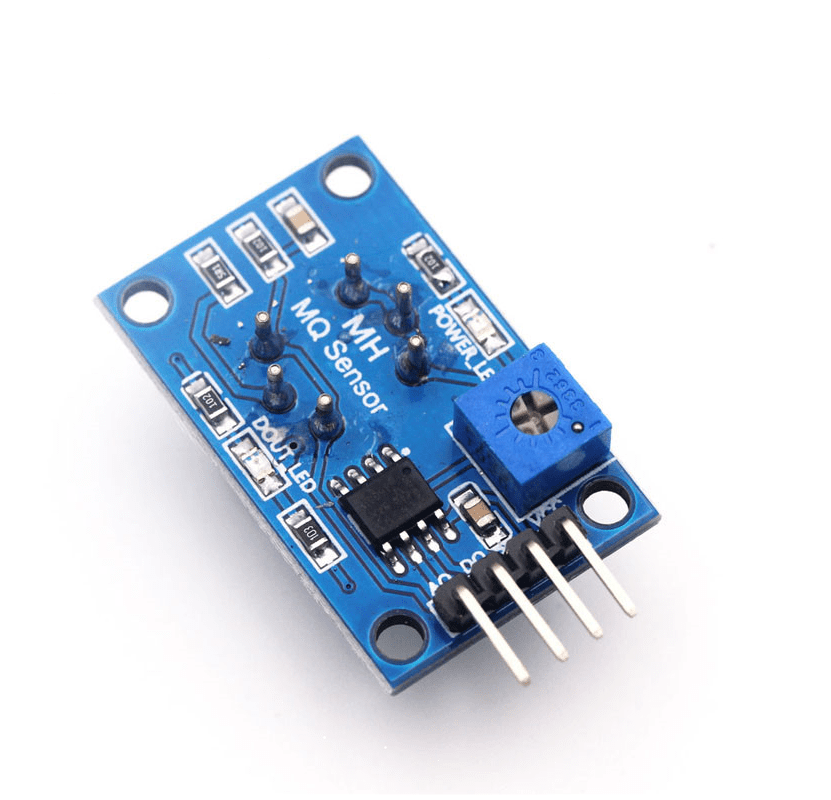

2 ، تراشه اصلی: LM393 ، سنسور گاز mq-7
3 ، ولتاژ کار: DC 5V
امکانات:
1. با نشانگر خروجی سیگنال.
2. خروجی سیگنال دو کاناله (خروجی آنالوگ و خروجی سطح TTL)
3. سیگنال خروجی TTL سطح پایینی است. (هنگامی که چراغ سیگنال سطح قدرت پایین روشن است ، می توان آن را مستقیماً به میکرو کامپیوتر تک تراشه متصل کرد)
4. ولتاژ خروجی آنالوگ 0 ~ 5V است و هرچه غلظت بیشتر باشد ، ولتاژ بیشتر است.
5. حساسیت بالا و انتخاب پذیری خوبی نسبت به مونوکسید کربن دارد.
6. عمر طولانی و ثبات قابل اعتماد
کاربرد:
آشکارساز مونوکسید کربن برای خانه و محیط برای تشخیص مونوکسید کربن و گاز مناسب است.
ماژول سنسور تشخیص گاز MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 می باشد که بر اساس نیاز خود می توان نوع مورد نظر ماژول را انتخاب کرد.
ابعاد مورد LxWxH 7.3 x 5.9 x 1.9 اینچ
وزن مورد 60 گرم
درباره این مورد
ماژول سنسور تشخیص گاز
خروجی سیگنال دوگانه (خروجی آنالوگ و خروجی TTL)
خروجی آنالوگ و افزایش غلظت ، غلظت بیشتر ولتاژ بالاتر است.
حساسیت بسیار بالایی نسبت به سولفید ، بخار بنزن ، دود و سایر گازهای مضر دارد.
توضیحات محصول
- با چراغ نشانگر خروجی سیگنال.
- اندازه: 32mm X22mm X30mm طول * عرض * ارتفاع ؛
- تراشه اصلی: LM393 ، پروب سنجش گاز MQ-x ؛
- ولتاژ کار: DC 5V ؛
- با نشانگر خروجی سیگنال ؛
- خروجی سیگنال دوگانه (خروجی آنالوگ و خروجی TTL) ؛
- خروجی آنالوگ با افزایش غلظت افزایش می یابد، غلظت بیشتر و ولتاژ بالاتر ؛
- حساسیت بسیار بالایی به سولفید ، بخار بنزن ، دود و سایر گازهای مضر دارد.
- با طول عمر طولانی و ثبات قابل اعتماد ؛
- پاسخ سریع و ویژگی های بازیابی ؛
- با نصب سوراخ ، نصب آسان ؛
کاربرد:
برای خانواده گازهای مضر ، دستگاه تشخیص محیط ، برای تشخیص آمونیاک ، ترکیبات معطر ، سولفید ، بخار بنزن ، دود و سایر گازهای مضر ، محدوده غلظت عنصر حساس به گاز: 10 تا 1000ppm موارد مرجع را ارائه می دهد.
این سنسور شامل MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 می باشد و بر اساس نیاز خود می توان نوع مورد نظر ماژول را انتخاب کرد.
البته هرسنسور مختص یک گاز نیست و طیفی از گازها را دیتکت می نماید.
سنسور MQ2 به عنوان سنسور عمومی خانواده MQ شناخته می شود.
MQ-2 = تشخیص دود و گاز ( هیدروژن ، الکل ، متان ، بوتان ، LPG و … )
MQ-3 = تشخیص گاز الکل
MQ-4 = تشخیص گاز متان
MQ-5 = تشخیص گاز طبیعی و گاز مایع
MQ-7 = تشخیص مونوکسید کربن
MQ-8 = تشخیص گاز هیدروژن
MQ-9 = تشخیص گازهای قابل اشتعال پروپان و..
MQ-135 = تشخیص آمونیاک و بنزن
MQ7 Gas Sensor Module Carbon Monoxide Detection
Overview
Quick Details
Model Number:
MQ7
Place of Origin:
Guangdong, China
Usage:
Carbon monoxide detector
Theory:
Carbon monoxide detector
Output:
5V
Brand:
MQ7 Carbon monoxide detector
Output Type:
5V
Size / Dimension:
32* 20* 22mm
The characteristics of:
Longevity and low cost
use:
Simple drive circuit
Package:
Standard Package
MQ7 CO Carbon Monoxide Gas Sensor Module
Mq-7 Carbon Monoxide Co Gas Detection
Oxygen Probe Hydrogen Sulfide Detector
Nh3 Sensor Module
Product Description
Features:
Mq-7 sensor introduction:
The gas sensing material used in mq-7 gas sensor is tin dioxide (SnO2) with low conductivity in clean air. The conductivity of the sensor increases with the increase of the concentration of carbon monoxide in the air. The stray gas adsorbed at low temperature is cleaned at high temperature (5.0V heating). Using a simple circuit, the change of conductivity can be converted into an output signal corresponding to the gas concentration. Mq-7 gas sensor has high sensitivity to carbon monoxide. This sensor can detect a variety of gases containing carbon monoxide. It is a low-cost sensor suitable for a variety of applications
Brief description:
1, Length: 32mm x width 22mm x height 27mm
2, Main chip: LM393, mq-7 gas sensor
3, Working voltage: DC 5V
Features:
1. With signal output indication.
2. Two channel signal output (analog output and TTL level output)
3. TTL output effective signal is low level. (when the output low power level signal light is on, it can be directly connected to the single chip microcomputer)
4. The analog output voltage is 0 ~ 5V, and the higher the concentration is, the higher the voltage is.
5. It has high sensitivity and good selectivity to carbon monoxide.
6. Long service life and reliable stability
Application:
Carbon monoxide detector for home and environment. It is suitable for the detection of carbon monoxide and gas.
Gas Detection Sensor Module
MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135
Item Dimensions LxWxH 7.3 x 5.9 x 1.9 inches
Item Weight 60 Grams
About this item
Gas Detection Sensor Module
The dual signal output (analog output and TTL output)
The analog output and increased with the increase of concentration, the higher the concentration higher voltage
Has a very high sensitivity to sulfide, benzene vapor, smoke and other harmful gases
Product description
1.With signal output indicator light.
2.Size: 32mm X22mm X30mm length * width * height;
3.The main chip: LM393, MQ-x gas sensing probe;
4.Working voltage: DC 5V;
5.With signal output indicator light;
6.The dual signal output (analog output and TTL output);
7.The analog output and increased with the increase of concentration, the higher the concentration higher voltage;
8.Has a very high sensitivity to sulfide, benzene vapor, smoke and other harmful gases;
9.With a long service life and reliable stability;
10.Quick response and recovery characteristics;
11.With mounting holes, easy mounting;
Application:
For harmful gas family, environment detection device, is suitable for the detection of the ammonia, aromatic compounds, sulfide, benzene vapor, smoke and other harmful gas, gas sensitive element concentration range: 10 to 1000ppm provides reference cases.
This sensor includes MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 and the desired type of module can be selected according to your needs.
Of course, each sensor is not specific to one gas and detects a range of gases.
The MQ2 sensor is known as the general sensor of the MQ family.
MQ-2 = Smoke and gas detection (hydrogen, alcohol, methane, butane, LPG and…)
MQ-3 = Alcohol gas detection
MQ-4 = Methane gas detection
MQ-5 = Detection of natural gas and liquefied gas
MQ-7 = Detection of carbon monoxide
MQ-8 = Hydrogen gas detection
MQ-9 = Detection of flammable propane gases and ..
MQ-135 = Detection of ammonia and benzene
