ماژول سنسور گاز MQ8 گاز هیدروژن را تشخیص می دهد.
الکترونیک هوشمند ماژول سنسور گاز هیدروژن MQ-8 سنسور گاز است.
بررسی اجمالی
جزئیات سریع
نوع:
دیگر
محل مبدا:
گوانگدونگ ، چین
توضیحات محصولات

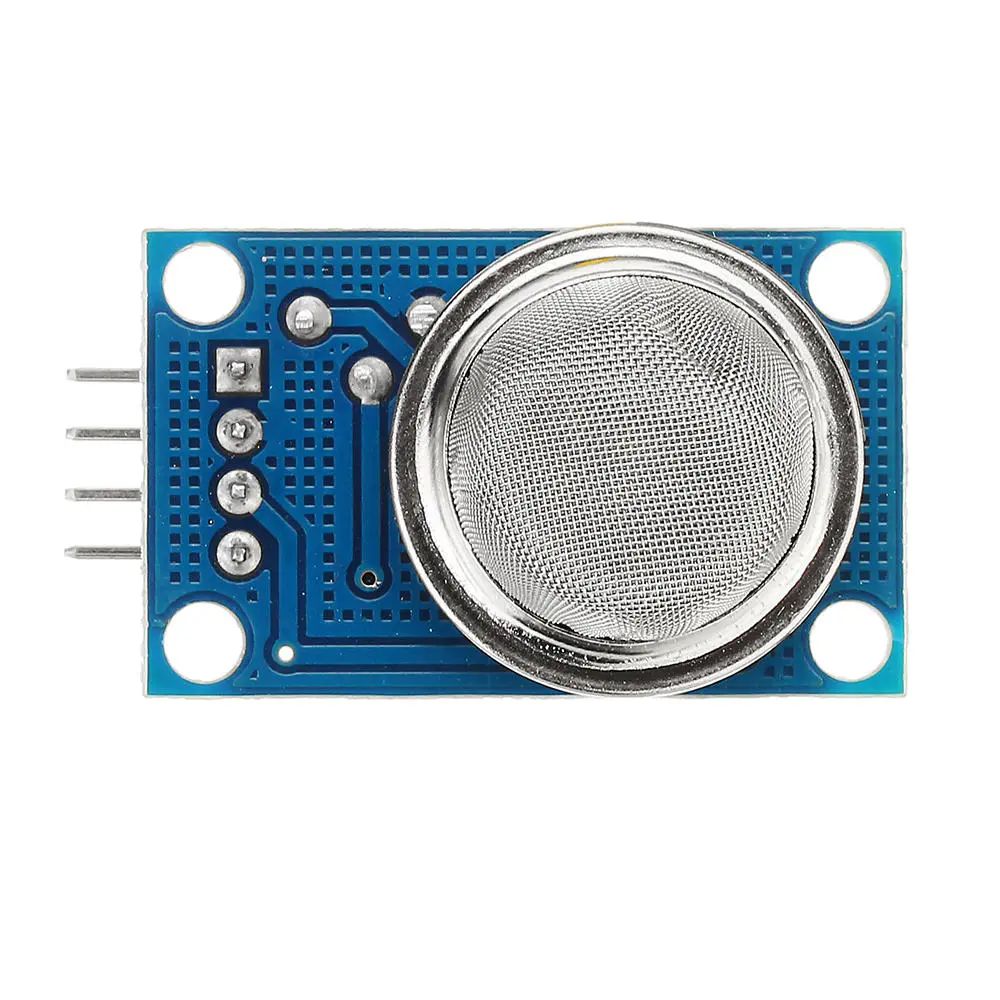

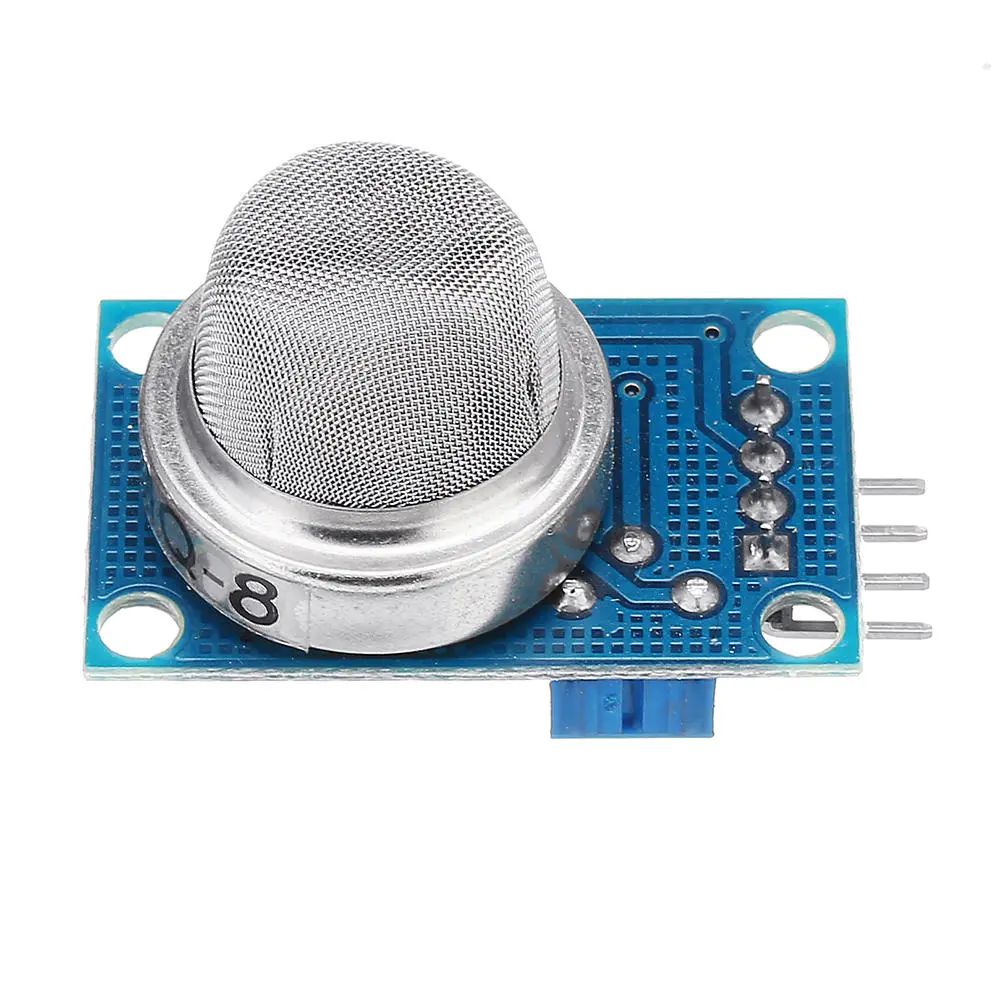

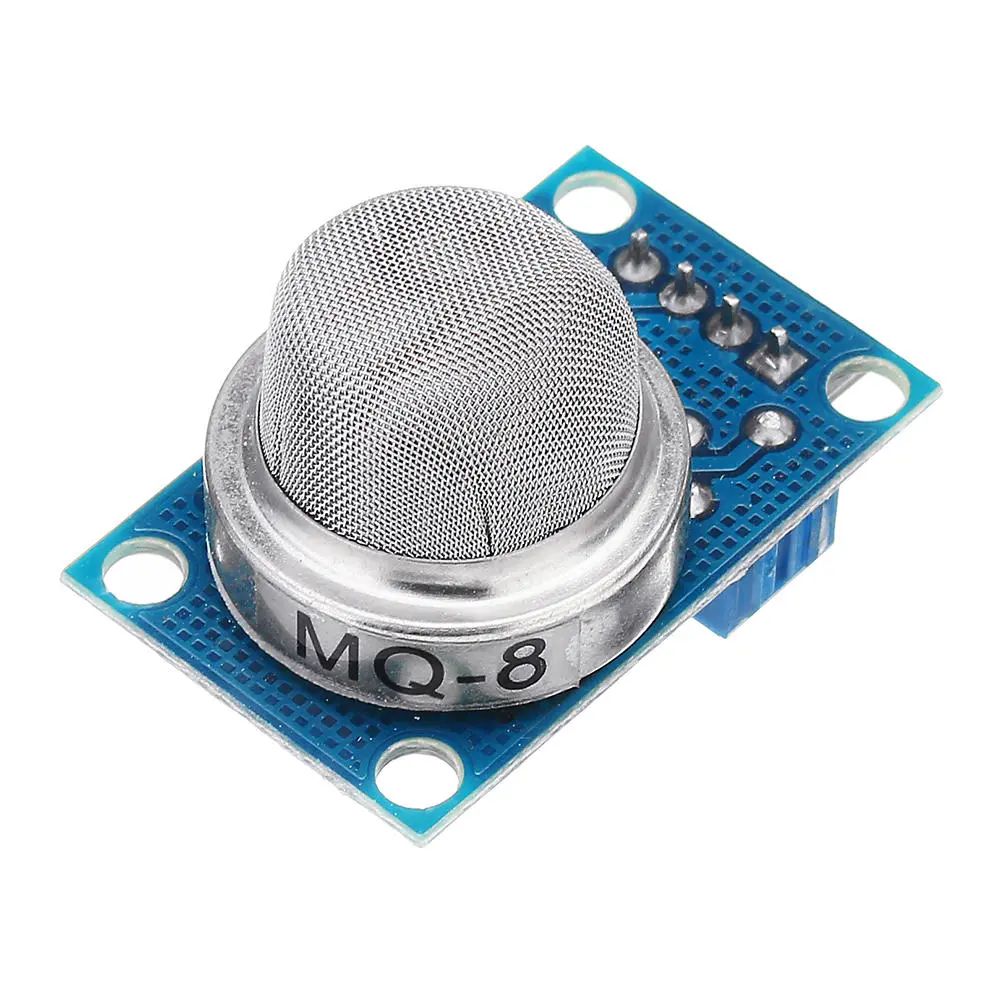

ماژول سنسور گاز MQ8 تشخیص گاز هیدروژن یا ماژول سنسور گاز MQ-8 H2 ماژول آشکارساز الکترونیکی مایع شده برای آردوینو است.
امکانات :
– مواد حساس به حسگر گاز MQ-8 که در رسانایی هوای پاک استفاده می شود دی اکسید قلع پایین تر (SnO2) است. هنگامی که سنسور در محیطی که گاز قابل احتراق در آن وجود دارد ، هدایت سنسور با افزایش غلظت گازهای قابل احتراق در هوا افزایش می یابد.
– با استفاده از یک مدار ساده می توان با تغییر سیگنال خروجی مربوطه به تغییر هدایت غلظت گاز تبدیل کرد. سنسور گاز MQ-8 H2 با حساسیت بالا ، نظارت بر سایر گازهای حاوی هیدروژن نیز بسیار رضایت بخش است.
-این سنسور می تواند انواع گازهای حاوی هیدروژن ، به ویژه گاز شهری را تشخیص دهد ، یک سنسور کم هزینه برای انواع مختلف
برنامه های کاربردی.
– مناسب برای نشت H2 داخلی یا صنعتی بر روی یک دستگاه مانیتورینگ. در معرض تداخل بخار اتانول ، دوده ، مونوکسید کربن و سایر گازها نیستند.
مشخصات:
1. از طراحی دو صفحه با کیفیت بالا با نشانگر قدرت و نشانگر خروجی سیگنال TTL استفاده می کند.
2. دارای خروجی سیگنال DO (TTL) و خروجی سیگنال آنالوگ AO است.
3. سیگنال معتبر خروجی TTL کم است. (هنگامی که خروجی کم است ، چراغ سیگنال روشن است ، می توان آن را مستقیماً به ماژول MCU یا رله متصل کرد)
4. ولتاژ خروجی آنالوگ ، هرچه غلظت بیشتر باشد ، ولتاژ بیشتر است.
5. حساسیت خوبی نسبت به تشخیص گاز و گاز طبیعی دارد.
6 ، چهار سوراخ پیچ برای موقعیت آسان وجود دارد.

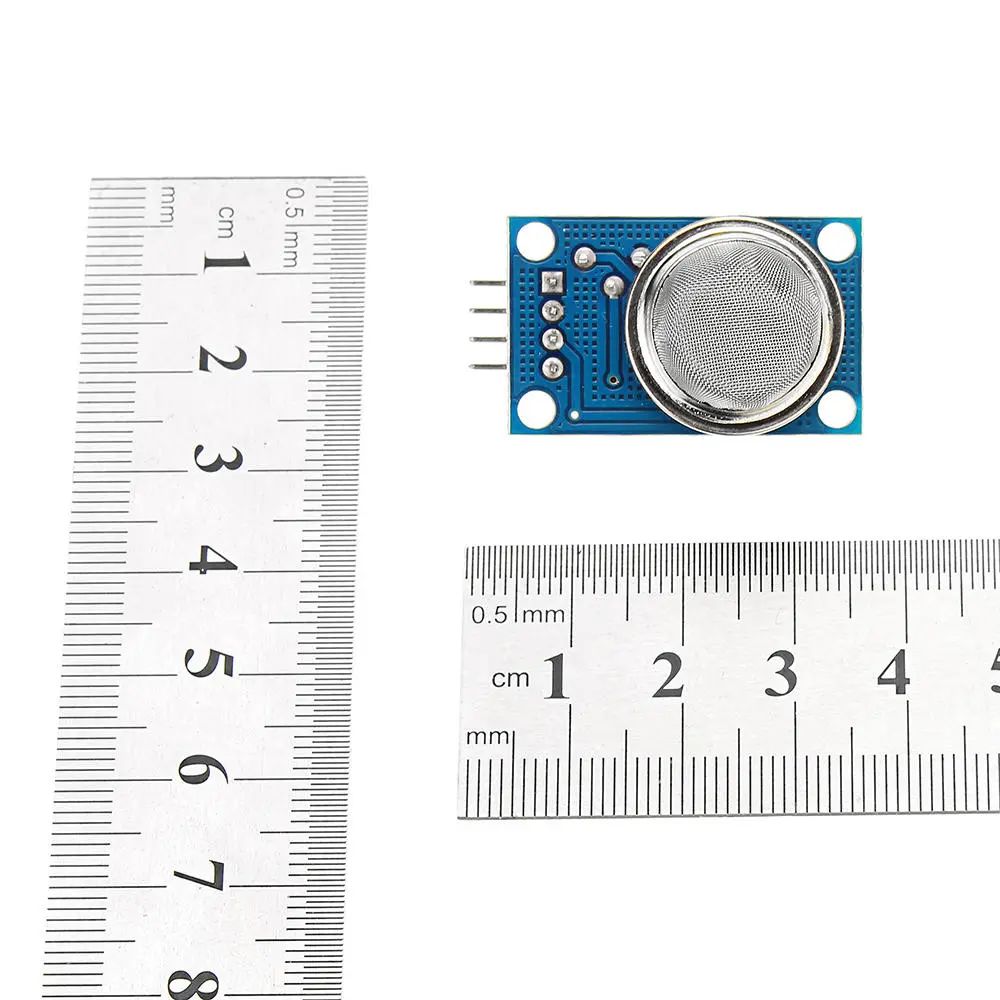

7 ، ابعاد محصول: 32 (L) * 20 (W) * 22 (H)
8 ، دارای عمر طولانی و ثبات قابل اعتماد است
9 ، ویژگی های بازیابی پاسخ سریع
عملکرد الکتریکی:
خروج گاز: H2
میزان تمرکز: 100-1000ppm
ولتاژ ورودی: DC5V
مصرف برق (فعلی): 150 میلی آمپر
انجام خروجی: مقادیر دیجیتال TTL 0 و 1 (0.1 و 5V)
خروجی AO: 0.1-0.3V (نسبتاً غیرآلوده) ، بالاترین ولتاژ غلظت حدود 4V است
استفاده از تراشه: AT89S52
کریستال: 11.0592MHZ
یادآوری ویژه:
پس از فعال شدن سنسور ، باید حدود 20 ثانیه گرم شود و داده های اندازه گیری شده پایدار است. گرم شدن سنسور یک پدیده طبیعی است ، زیرا یک سیم گرم کننده در داخل وجود دارد ، اگر گرم باشد ، طبیعی نیست.
ماژول سنسور تشخیص گاز MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 می باشد که بر اساس نیاز خود می توان نوع مورد نظر ماژول را انتخاب کرد.
ابعاد مورد LxWxH 7.3 x 5.9 x 1.9 اینچ
وزن مورد 60 گرم
درباره این مورد
ماژول سنسور تشخیص گاز
خروجی سیگنال دوگانه (خروجی آنالوگ و خروجی TTL)
خروجی آنالوگ و افزایش غلظت ، غلظت بیشتر ولتاژ بالاتر است.
حساسیت بسیار بالایی نسبت به سولفید ، بخار بنزن ، دود و سایر گازهای مضر دارد.
توضیحات محصول
- با چراغ نشانگر خروجی سیگنال.
- اندازه: 32mm X22mm X30mm طول * عرض * ارتفاع ؛

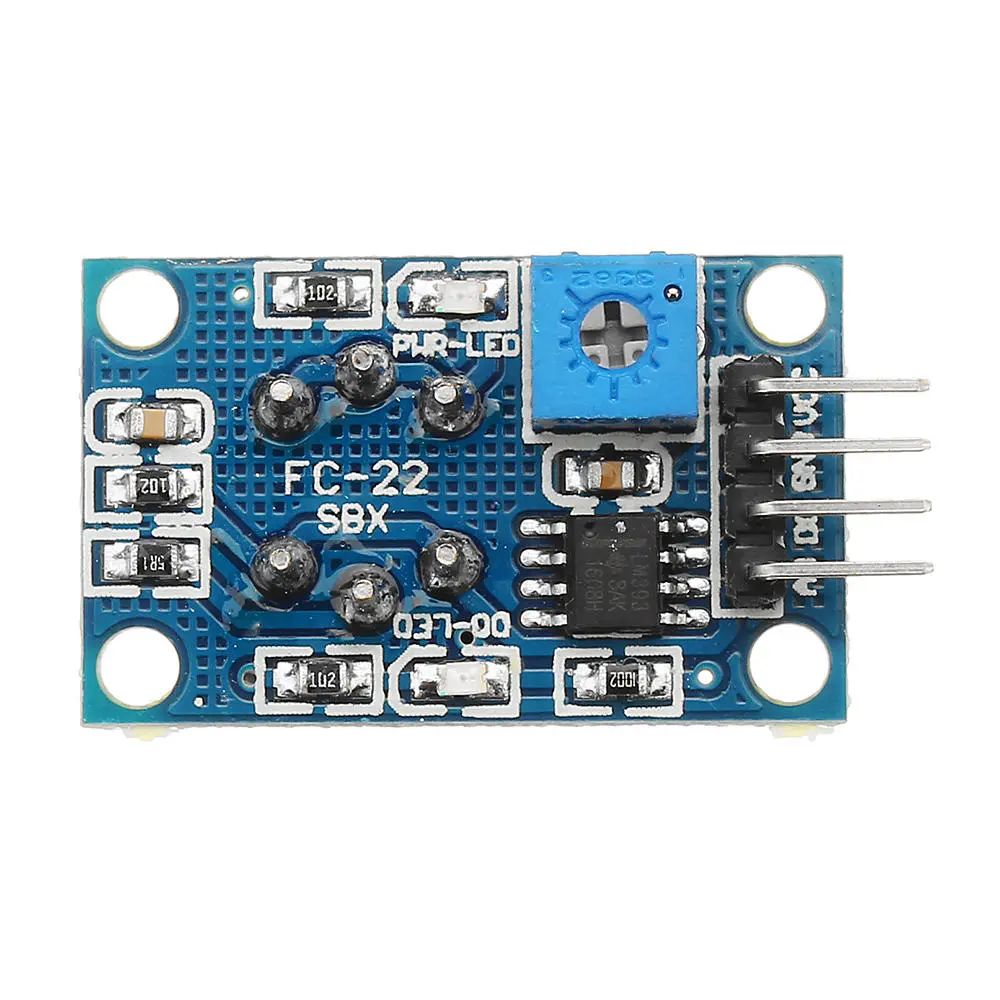

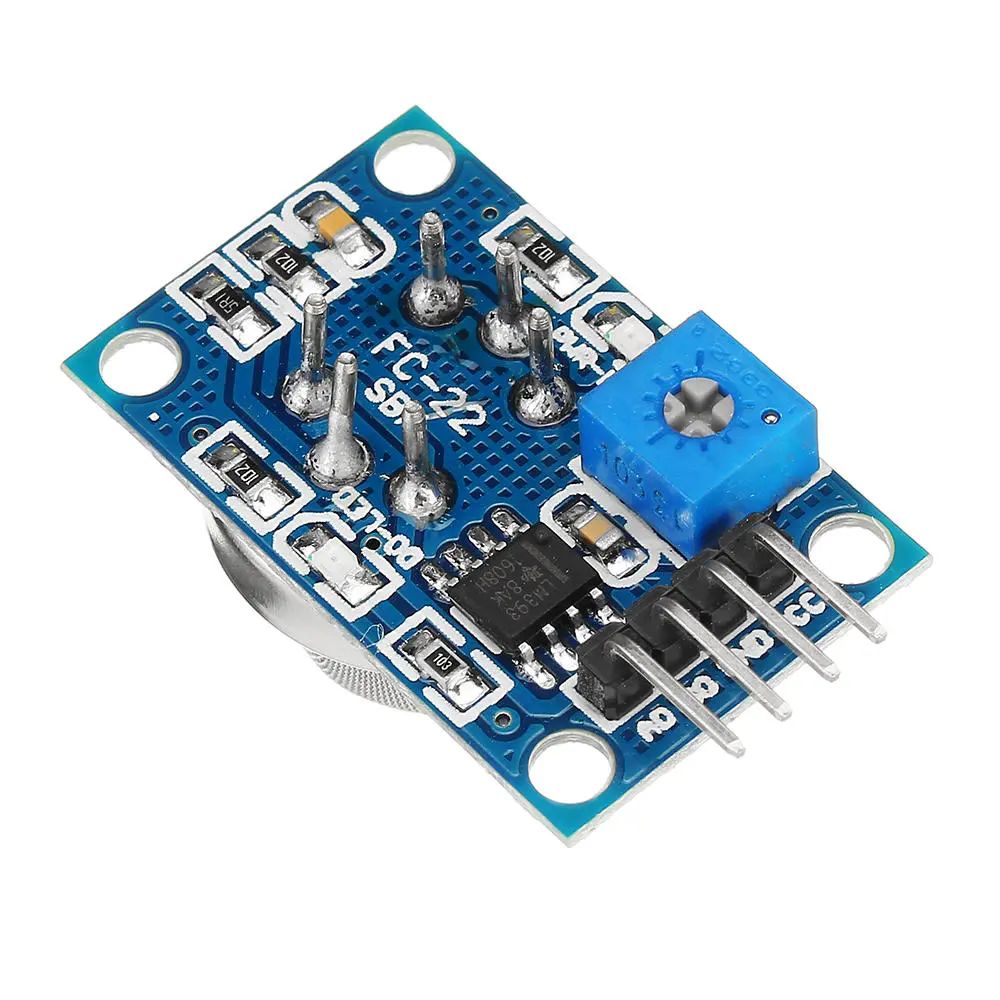

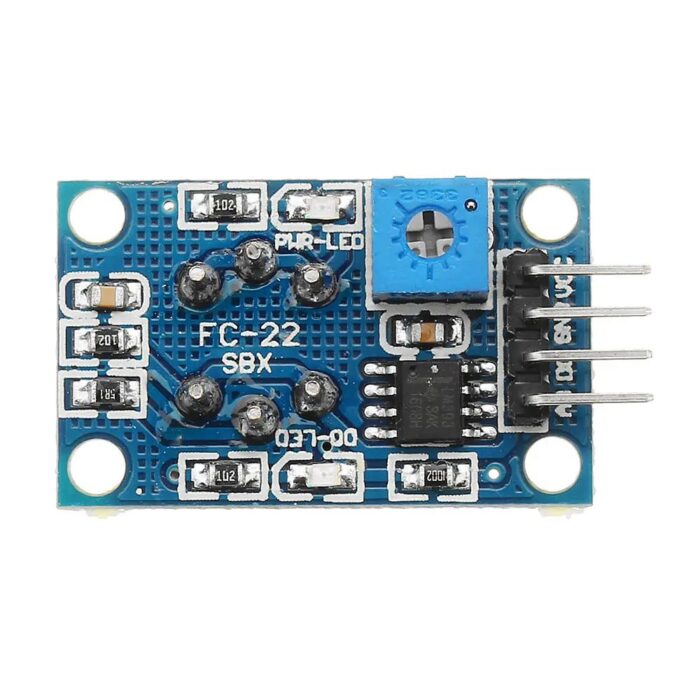

- تراشه اصلی: LM393 ، پروب سنجش گاز MQ-x ؛
- ولتاژ کار: DC 5V ؛
- با نشانگر خروجی سیگنال ؛
- خروجی سیگنال دوگانه (خروجی آنالوگ و خروجی TTL) ؛
- خروجی آنالوگ با افزایش غلظت افزایش می یابد، غلظت بیشتر و ولتاژ بالاتر ؛
- حساسیت بسیار بالایی به سولفید ، بخار بنزن ، دود و سایر گازهای مضر دارد.
- با طول عمر طولانی و ثبات قابل اعتماد ؛
- پاسخ سریع و ویژگی های بازیابی ؛
- با نصب سوراخ ، نصب آسان ؛
کاربرد:
برای خانواده گازهای مضر ، دستگاه تشخیص محیط ، برای تشخیص آمونیاک ، ترکیبات معطر ، سولفید ، بخار بنزن ، دود و سایر گازهای مضر ، محدوده غلظت عنصر حساس به گاز: 10 تا 1000ppm موارد مرجع را ارائه می دهد.
این سنسور شامل MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 می باشد و بر اساس نیاز خود می توان نوع مورد نظر ماژول را انتخاب کرد.
البته هرسنسور مختص یک گاز نیست و طیفی از گازها را دیتکت می نماید.
سنسور MQ2 به عنوان سنسور عمومی خانواده MQ شناخته می شود.
MQ-2 = تشخیص دود و گاز ( هیدروژن ، الکل ، متان ، بوتان ، LPG و … )
MQ-3 = تشخیص گاز الکل
MQ-4 = تشخیص گاز متان
MQ-5 = تشخیص گاز طبیعی و گاز مایع
MQ-7 = تشخیص مونوکسید کربن
MQ-8 = تشخیص گاز هیدروژن
MQ-9 = تشخیص گازهای قابل اشتعال پروپان و..
MQ-135 = تشخیص آمونیاک و بنزن
MQ8 gas sensor module detects hydrogen gas
Smart Electronics
MQ-8 hydrogen gas sensor module
gas sensor
Overview
Quick Details
Type:
Other
Place of Origin:
Guangdong, China
Products Description
MQ-8 H2 Gas Sensor Module Shield Liquefied Electronic Detector Module For Arduino
Features :
– MQ-8 gas sensor sensitive material used in clean air conductivity is lower tin dioxide (SnO2). When the sensor is present in the environment in which the combustible gas, the sensor’s conductivity increases with the concentration of combustible gases in air increases.
– Using a simple circuit can be converted to the change in conductivity of the gas concentration with the corresponding output signal. MQ-8 H2 gas sensor of high sensitivity, the monitoring of the other hydrogen-containing gas is also very satisfactory.
– The sensor can detect a variety of hydrogen-containing gas, in particular, city gas, is a low-cost sensors for a variety of
applications.
– Suitable for domestic or industrial H2 leak on a monitoring device. Are not subject to ethanol vapor, soot, carbon monoxide and other gases interference.
Speciffications:
1. It adopts high quality double panel design with power indication and TTL signal output indication;
2. It has DO switch signal (TTL) output and AO analog signal output;
3. The TTL output valid signal is low. (When the output is low, the signal light is on, it can be directly connected to the MCU or relay module)
4. The voltage of the analog output, the higher the concentration, the higher the voltage.
5. It has good sensitivity to gas and natural gas detection.
6, there are four screw holes for easy positioning;
7, product dimensions: 32 (L) * 20 (W) * 22 (H)
8, has a long service life and reliable stability
9, fast response recovery characteristics
Electrical Performance:
Dection of gas: H2
Dection of Concentration:100-1000ppm
Input voltage: DC5V
Power consumption (current): 150mA
DO output: TTL digital quantities 0 and 1 (0.1 and 5V)
AO output: 0.1-0.3V (relatively non-polluting), the highest concentration voltage is about 4V
Using the chip: AT89S52
Crystal: 11.0592MHZ
Special Reminder:
After the sensor is energized, it needs to be preheated for about 20S, and the measured data is stable. The heating of the sensor is a normal phenomenon, because there is a heating wire inside, if it is hot, it is not normal.
Gas Detection Sensor Module
MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135
Item Dimensions LxWxH 7.3 x 5.9 x 1.9 inches
Item Weight 60 Grams
About this item
Gas Detection Sensor Module
The dual signal output (analog output and TTL output)
The analog output and increased with the increase of concentration, the higher the concentration higher voltage
Has a very high sensitivity to sulfide, benzene vapor, smoke and other harmful gases
Product description
1.With signal output indicator light.
2.Size: 32mm X22mm X30mm length * width * height;
3.The main chip: LM393, MQ-x gas sensing probe;
4.Working voltage: DC 5V;
5.With signal output indicator light;
6.The dual signal output (analog output and TTL output);
7.The analog output and increased with the increase of concentration, the higher the concentration higher voltage;
8.Has a very high sensitivity to sulfide, benzene vapor, smoke and other harmful gases;
9.With a long service life and reliable stability;
10.Quick response and recovery characteristics;
11.With mounting holes, easy mounting;
Application:
For harmful gas family, environment detection device, is suitable for the detection of the ammonia, aromatic compounds, sulfide, benzene vapor, smoke and other harmful gas, gas sensitive element concentration range: 10 to 1000ppm provides reference cases.
This sensor includes MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 and the desired type of module can be selected according to your needs.
Of course, each sensor is not specific to one gas and detects a range of gases.
The MQ2 sensor is known as the general sensor of the MQ family.
MQ-2 = Smoke and gas detection (hydrogen, alcohol, methane, butane, LPG and…)
MQ-3 = Alcohol gas detection
MQ-4 = Methane gas detection
MQ-5 = Detection of natural gas and liquefied gas
MQ-7 = Detection of carbon monoxide
MQ-8 = Hydrogen gas detection
MQ-9 = Detection of flammable propane gases and ..
MQ-135 = Detection of ammonia and benzene
