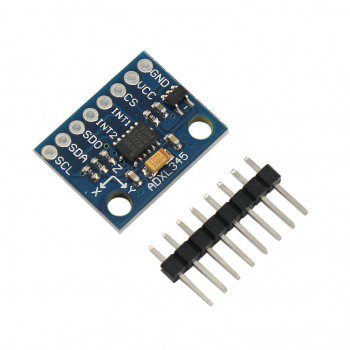

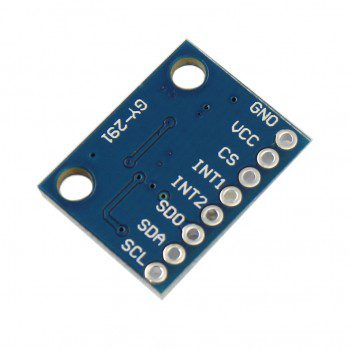

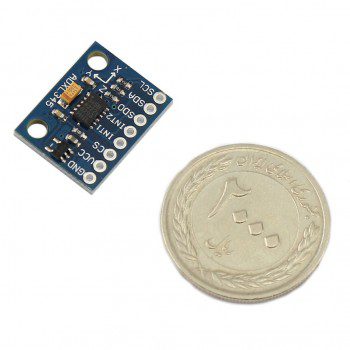

ماژول شتاب سنج ADXL345
ADXL345 ماژول شیب دیجیتالی 3 محوره شیب گرانشی GY-291 می باشد.
منبع تغذیه ماژول شیب: 3-5 ولت.
محدوده اندازه گیری: 2 4 8 16 گرم
از تراشه: adxl345 استفاده کنید.
ماژول شتاب سنج یا accelerometer سه محور 3-Axic
2g 4g 8g 16g digital
bit-10 resolution up to 13 bit 4 mg/LSB
این ماژول یک شتاب سنج سه جهته MEMS با دقت زیاد 13 بیت و مصرف کم است. دیتا دیجیتال خروجی این ماژول دارای فرمت 16 بیتی مکمل 2 (twos complement) می باشد و اینترفیس ارتباطی آن SPI و I2C است.ماژول ADXL345 برای اندازه گیری شتاب استاتیک گرانش در هنگام سنجش شیب و همچنین شتاب دینامیک که حاصل از حرکت یا شوک مناسب بوده و. دقت اندازه گیری بالا 4mg/LSB امکان اندازه گیری تغییر زاویه کمتر از 1.0 درجه را برای این ماژول فراهم می آورد. از دیگر قابلیتهای این ماژول می توان از تشخیص وجود و عدم وجود حرکت و همچنین اندازه گیری شتاب در هر جهتی ،تشخیص ضربات آهسته و تشخیص سقوط آزاد در هنگام سقوط دستگاه را نام برد.این ماژول دارای 32 سطح بافر بصورت FIFO است که می تواند برای ذخیره دیتا و حداقل رساندن پردازش مورد استفاده قرار گیرد. مد Low Power این ماژول قادر به تشخیص هوشمندحرکت مبتنی بر مدیریت مصرف انرژی با تشخیص آستانه سنجش و اندازه گیری شتاب فعال با کمترین اتلاف مصرف انرژی است.این ماژول را به راحتی می توان به وسیله آردوینو راه اندازی کرد.
ویژگی ها
تغذیه: 2.0-3.6VDC
صرف انرژی فوق العاده پایین: 4uA در مد اندازه گیری و 0.1uA در حالت استندبای
قابلیت تشخیص ضربات آهسته
قابلیت تشخیص سقوط آزاد
دارای رابط SPI و I2C
بررسی اجمالی
جزئیات سریع
شماره مدل:
L3G4200D
نوع:
تابلوها و کیت های توسعه مدیریت توان
محل مبدا:
ژجیانگ ، چین
چیپست:
L3G4200D
Accelerometer module ADXL345
ADXL345 3-Axis Digital Acceleration of Gravity Tilt Module GY-291
Tilt Module power supply :3-5v.
measuring range: 2 4 8 16g
use the chip: the adxl345.
3-Axis three-axis accelerometer module
2g 4g 8g 16g digital
bit-10 resolution up to 13 bit 4 mg / LSB
This module is a MEMS three-way accelerometer with high 13-bit accuracy and low consumption. The digital output data of this module has a 16-bit twos complement 2 format and its communication interface is SPI and I2C. And. High 4mg / LSB measurement accuracy allows the module to measure angular change of less than 1.0 °. Other features of this module include detecting the presence or absence of movement as well as measuring acceleration in any direction, detecting slow shocks and detecting free fall when the device falls. This module has 32 buffer levels as FIFO that can Used to store data and minimize processing. Low Power Mode This module is able to intelligently detect motion based on energy management by detecting the measurement threshold and measuring the active acceleration with the least energy loss. This module can be easily set up by Arduino.
Attributes
Power: 2.0-3.6VDC
Ultra-low power consumption: 4uA in measurement mode and 0.1uA in standby mode
Ability to detect slow blows
Ability to detect free fall
Has SPI and I2C interface
Overview
Quick Details
Model Number:
L3G4200D
Type:
Power Management Development Boards and Kits
Place of Origin:
Zhejiang, China
Chipset:
L3G4200D
