ماژول وای فای esp8266 12e AI
ZERO-TECH Esp8266 Esp-12e ماژول فرستنده گیرنده وای فای سریال برای آردوینو UNO 2560 R3 می باشد.
درباره این مورد
Tensilica L106 با توان بسیار کم MCU میکرو 32 بیتی با پشتیبانی از 80 مگاهرتز و 160 مگاهرتز ، پشتیبانی از RTOS ADC با دقت بالا 10 بیتی دسته TCP / IP سوئیچ TR، balun ، LNA ، تقویت کننده توان و شبکه منطبق PLL ، تنظیم کننده ولتاژ و اجزای مدیریت توان ، +20 dBm توان خروجی در حالت 802.11b می باشد.
توضیحات محصول
802.11 b/g/n داخلی Tensilica L106 میکرو MCU بسیار کم 32 بیتی با پشتیبانی از 80 مگاهرتز و 160 مگاهرتز ، پشتیبانی RTOS می باشد.
ADC ساخته شده با دقت بالا 10 بیتی می باشد.
دسته TCP/IP داخلی سوئیچ TR داخلی ، balun ، LNA ، تقویت کننده توان و شبکه منطبق PLL داخلی ، تنظیم کننده ولتاژ و اجزای مدیریت توان ، +20 dBm توان خروجی در حالت 802.11b است.
A-MPDU ، تجمع A-MSDU و فاصله نگهبانی 0.4 ثانیه
WiFi @ 2.4 گیگاهرتز با حالت امنیتی WPA/WPA2
پشتیبانی از AT از راه دور و ارتقاء OTA ابر
پشتیبانی از حالت کار STA/AP/STA+AP
پشتیبانی از ویژگی های Smart Config (هر دو دستگاه Android و iOS)
HSPI ، UART ، I2C ، I2S ، کنترل از راه دور IR ، PWM ، GPIO
خواب عمیق جریان را در 10 uA نگه می دارد و جریان خاموش شدن کمتر از 5 uA است.
بیدار شوید ، بسته ها را در عرض 2 میلی ثانیه متصل کرده و منتقل کنید.
مصرف برق در حالت آماده به کار کمتر از 1.0 مگاوات (DTIM3)
محدوده دمای کار: -40 ° C – 125 ° C
تراشه ESP8266EX فعلی از فلاش خارجی با استفاده از رابط SPI پشتیبانی می کند که از نظر تئوری تا 16 مگابایت فلاش SPI را پشتیبانی می کند.
در حال حاضر ، ماژول به صورت خارجی با 4 مگابایت SPI Flash متصل شده است. ظرفیت فلش توصیه شده: 1 مگابایت-16 مگابایت.

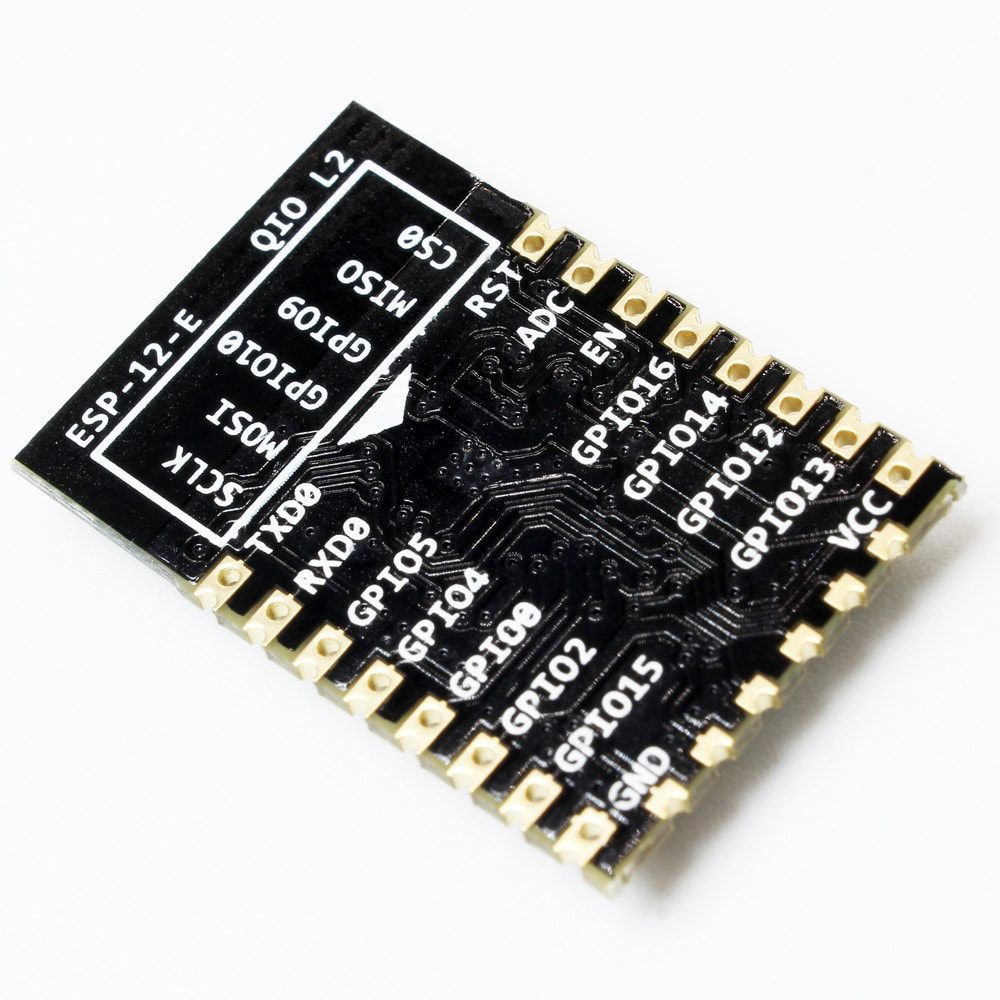

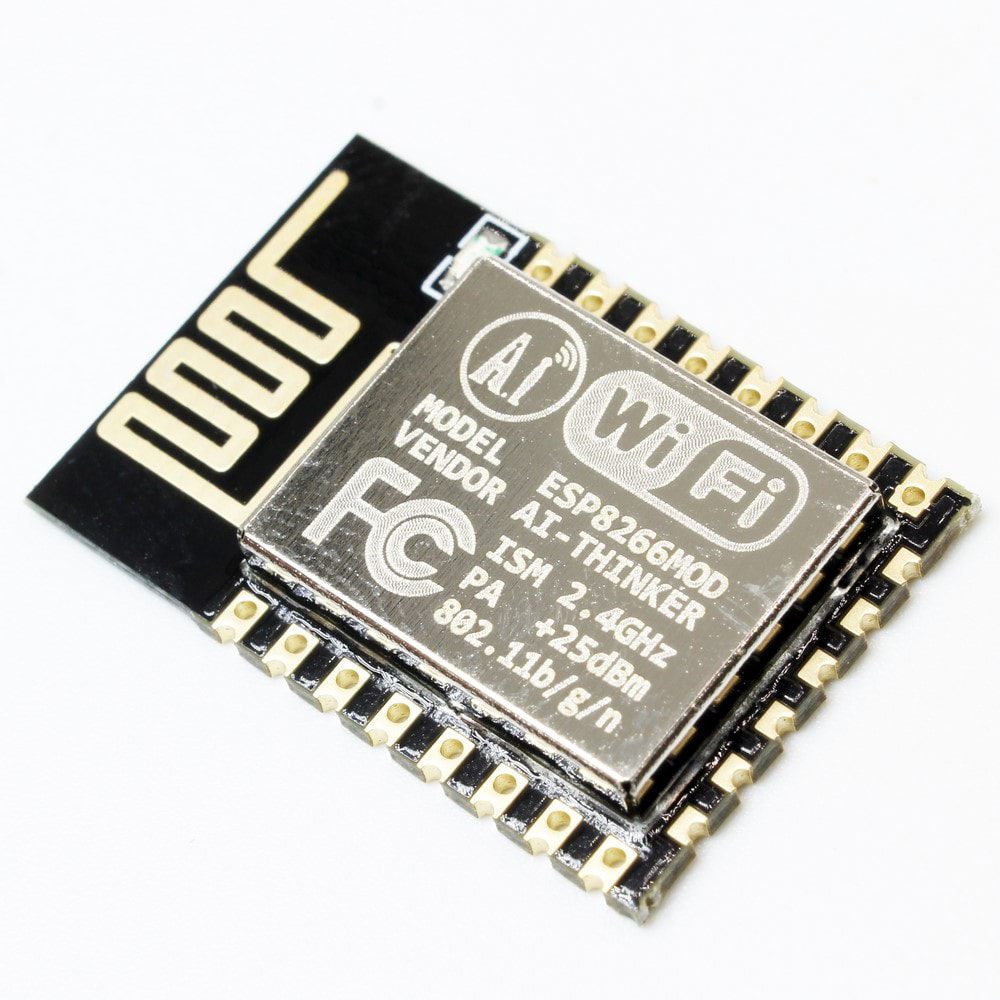

Wi-Fi module esp8266 12e AI
ZERO-TECH Esp8266 Esp-12e Serial WiFi Wireless Transceiver Module for Arduino UNO 2560 R3
About this item
Tensilica L106 ultra-low power 32-bit micro MCU with support for 80 MHz and 160 MHz, RTOS support 10-bit high precision ADC TCP / IP stack TR switch, balun, LNA, power amplifier and matching network PLL, voltage regulator and power management components, +20 dBm output power in 802.11b mode
Core processor ESP8266 core processor ESP8266 in smaller sizes of the module encapsulates Tensilica L106 integrates industry-leading ultra low power 32-bit MCU micro, with the 16-bit short mode, Clock speed support.
Product description
802.11 b/g/n Built-in Tensilica L106 ultra-low power 32-bit micro MCU with support for 80 MHz and 160 MHz, RTOS support.
Built-in 10 bit high precision ADC.
Built-in TCP/IP stack Built-in TR switch, balun, LNA, power amplifier and matching network
Built-in PLL, voltage regulator and power management components, +20 dBm output power in 802.11b mode.
A-MPDU, aggregation of A-MSDU and guard interval of 0.4 s
WiFi @ 2.4 GHz with WPA/WPA2 security mode
Support AT remote upgrade and cloud OTA upgrade
Support STA/AP/STA+AP working mode
Support for Smart Config features (both Android and iOS devices)
HSPI, UART, I2C, I2S, IR Remote Control, PWM, GPIO
Deep sleep keeps current at 10 uA and shutdown current is less than 5 uA.
Wake up, connect and pass packets within 2 ms.
Standby power consumption is less than 1.0 mW (DTIM3)
Operating temperature range: -40°C – 125°C
The current ESP8266EX chip supports external flash using the SPI interface, which theoretically supports up to 16 MB of SPI flash.
Currently, the module is externally connected with 4MB SPI Flash. Recommended Flash capacity: 1 MB-16MB.
