نحوه عملکرد این مدارات به این صورت است که با یک نوسان ساز الکترونیکی جریان زیادی از سیم پیچ یا کویل عبور می دهیم که این عمل باعث ایجاد میدان مغناطیسی در وسط کویل می گردد ، در صورتی که در وسط سیم پیچ جسم هادی مانند فولاد ، چدن و یا سایر فلزات قرار گیرد میدان مغناطیسی ایجاد شده باعث القاء جریان های گردابی در این اجسام می گردد که این جریان های القایی جسم را تا حد ذوب شدن پیش می برد.

یکی از مهمترین مزایای فرآیند گرما به صورت القایی این است که گرما در درون خود جسم ایجاد و القاء می‌شود، به جای آن که از طریق منبع خارجی دیگری گرما هدایت شود، بنابراین می توان اشیاء را بسیار سریعتر گرم کرد، نکته دیگر این که در روش ZVS هیچ گونه تماس خارجی وجود ندارد و این می تواند بسیار مهم باشد چراکه هیچ گونه آلودگی وجود ندارد.

قبل از ورود تکنولوژی کوره‌های القایی از کوره های سوخت فسیلی استفاده می شد، کوره های القایی در مقابل آنها از مزایایی همچون دقت بالاتر، تلفات گرمایی کمتر، تمیز و بدون آلایندگی، کوچک و بدون دردسر بودن ، غیرتماسی بودن و… برخوردار است.

بخاری القایی ZVS 1800W برد گرمایی القایی درایور,ماژول بخاری درایور Flyback , ماژول برد گرمایی القایی 1800W ZVS

بخاری+کویل تسلا+پنکه

منبع تغذیه DC 12-48V ولتاژ پایین با حداکثر جریان 40A می باشد. می تواند به طور مداوم برای چندین ساعت با اتلاف گرما خوب کار کند.
کیفیت عالی ، با رابط فن خنک کننده ، همچنین می توانید تخلیه تسلا ، اینورتر ولتاژ ژنراتور و غیره را انجام دهید.
لطفاً برای جلوگیری از حوادث و خسارت جریان ولتاژ از 48V 35A بیشتر نشود.

توضیحات محصول

امکانات:

1. این محصول دارای حداکثر قدرت 1800W ، طراحی طرح فوق العاده PCB و فوق العاده گرماگیر ، اثر اتلاف گرما برتر است.
2. منبع تغذیه DC 12-48V ولتاژ پایین با حداکثر جریان 40A. می تواند به طور مداوم برای چندین ساعت با اتلاف گرما خوب کار کند.
3. آیا می توان از ذغال سنگ گرافیت برای ذوب طلا ، نقره ، مس ، آلومینیوم و سایر فلزات استفاده کرد ، به طور مساوی ، سریع و بسیار راحت گرم می شود.
4. با رابط فن خنک کننده ، همچنین می توانید تخلیه تسلا ، اینورتر ولتاژ ژنراتور و غیره را انجام دهید.
5. توصیه می شود برای جلوگیری از حوادث و خسارت بیش از 48V 35A نباشد.

مشخصات:

ولتاژ ورودی: 12V-48V (توصیه: بالای 36V)

برق مورد نیاز: کمتر از 12V> = 10A ، بیش از 15V> = 15A

حداکثر توان: 1800 وات

حداکثر جریان: 40A

حلقه داخلی بخاری: 70 میلی متر / 2.8 اینچ

اندازه: 18 * 12 * 9 سانتی متر / 7.1 * 4.7 * 3.5 اینچ

وزن: تقریبا 1052 گرم

بسته شامل:

1 عدد برد PCB

1 عدد لوله مسی

توجه داشته باشید:

1. هنگام استفاده از منبع تغذیه سوئیچینگ ، قبل از اتصال به مدار گرمایش القایی از ثابت بودن ولتاژ منبع تغذیه اطمینان حاصل کنید.
2. از حرارت دادن به فلز خیلی بزرگ و یا ممکن است بیش از حد بارگیری کنید. لطفا فیوز یا آمپرمتر 35A اضافه کنید.
3. اگرچه این برد راننده می تواند بیش از 40A مقاومت کند ، اما توصیه می شود از 48V 35A بیشتر نشود تا از تصادفات و خسارت جلوگیری شود.
4. حداقل ولتاژ ورودی ماژول 12 ولت است ، ولتاژ 12 ولت باید بیشتر از 10 آمپر باشد تا از منبع تغذیه استفاده شود.
5. اگر متوجه شدید که لوله MOS داغ است ، ابتدا در نظر بگیرید که آیا توان خروجی با الزامات مطابقت دارد یا خیر.
6. برد مدار را خالی نکنید ، در غیر این صورت فرکانس بسیار زیادی از نویز منتشر می شود و سپس لوله MOS می سوزد.
7. توصیه می شود از منبع تغذیه 36V 20A استفاده کنید. زیر 12 ولت بسیار خطرناک است.

The operation of these circuits is such that with an electronic oscillator we pass a large current through the coil , which creates a magnetic field in the middle of the coil, while in the middle of the conductor, such as steel, cast iron. Or other metals are placed. The created magnetic field induces eddy currents in these objects, which push the induced currents of the body to the point of melting.
One of the most important benefits of the induction heat process is that heat is generated and induced inside the body, instead of being directed through another external source of heat, so objects can be heated much faster. The ZVS method has no external contact and this can be very important as there is no contamination.
Before the introduction of induction furnace technology, fossil fuel furnaces were used. Induction furnaces have advantages such as higher accuracy, lower heat loss, clean and pollution-free, small and hassle-free, non-contact and..

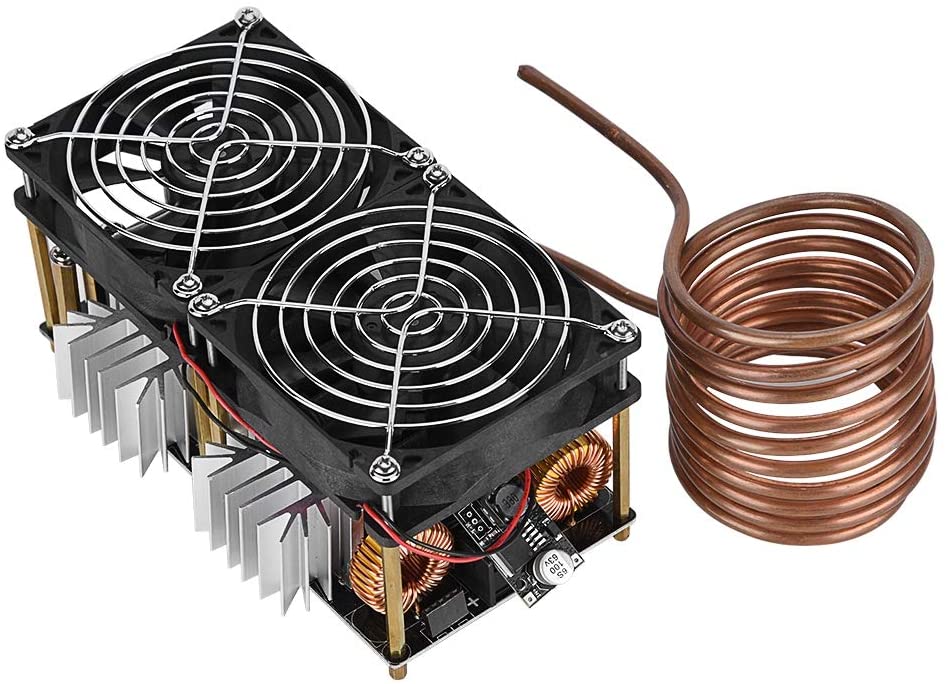

ZVS Induction Heater 1800W Flyback Driver Induction Heating Board Module Heater About this item
1800W ZVS Induction Heating Board Module Flyback Driver

Heater+Tesla coil+fan

12-48V low voltage DC power supply with a maximum current of 40A. It can work continuously for several hours with good heat dissipation
Excellent quality. With a cooling fan interface, can also do Tesla discharge, generator voltage inverter, etc
Please do not exceed 48V 35A to prevent accidents and damage

Product description

Features:

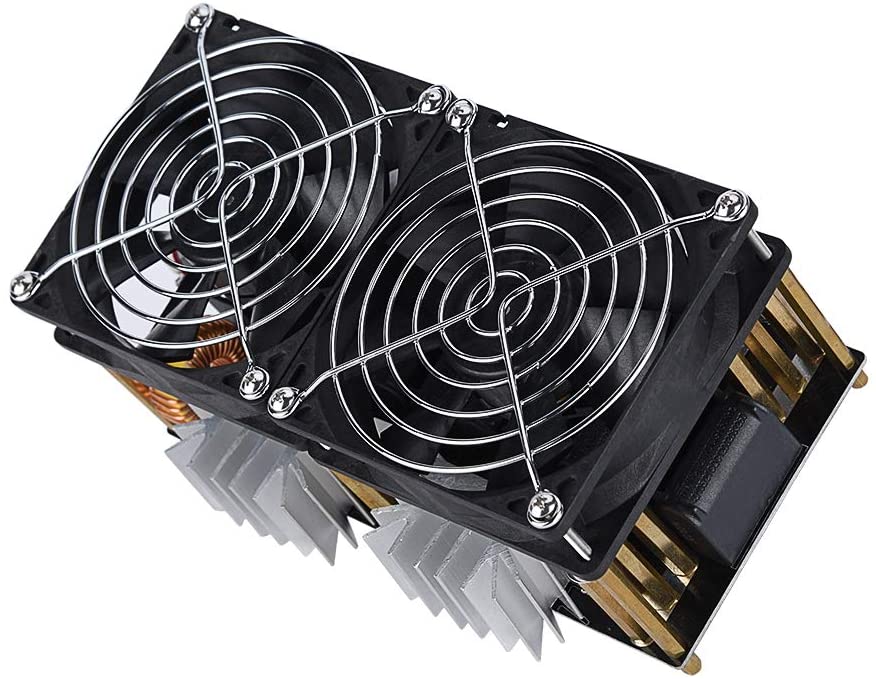

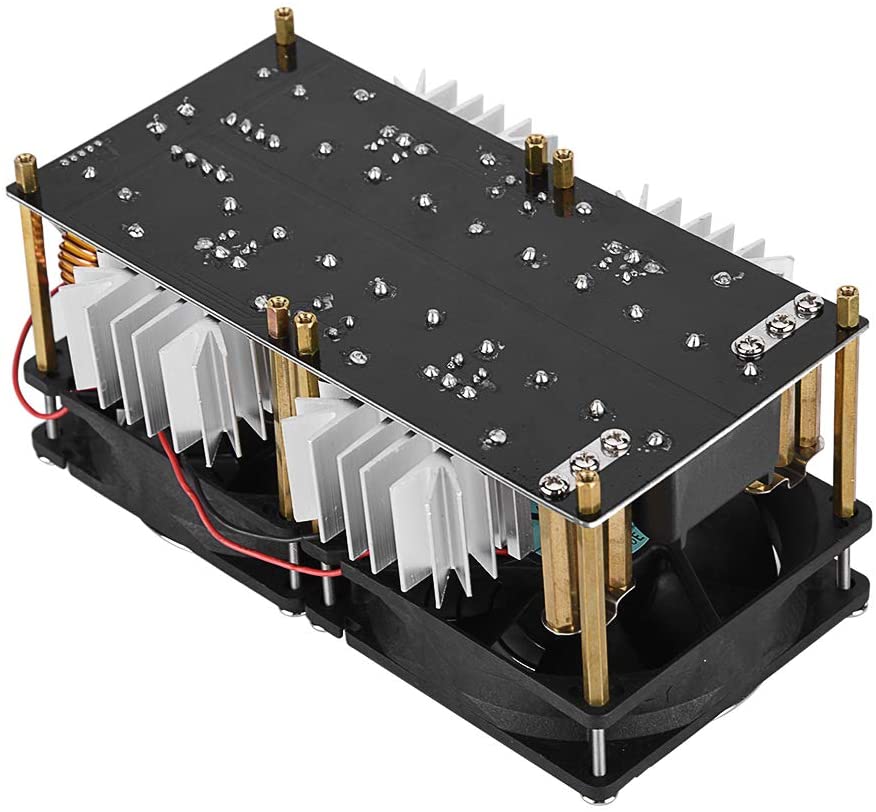

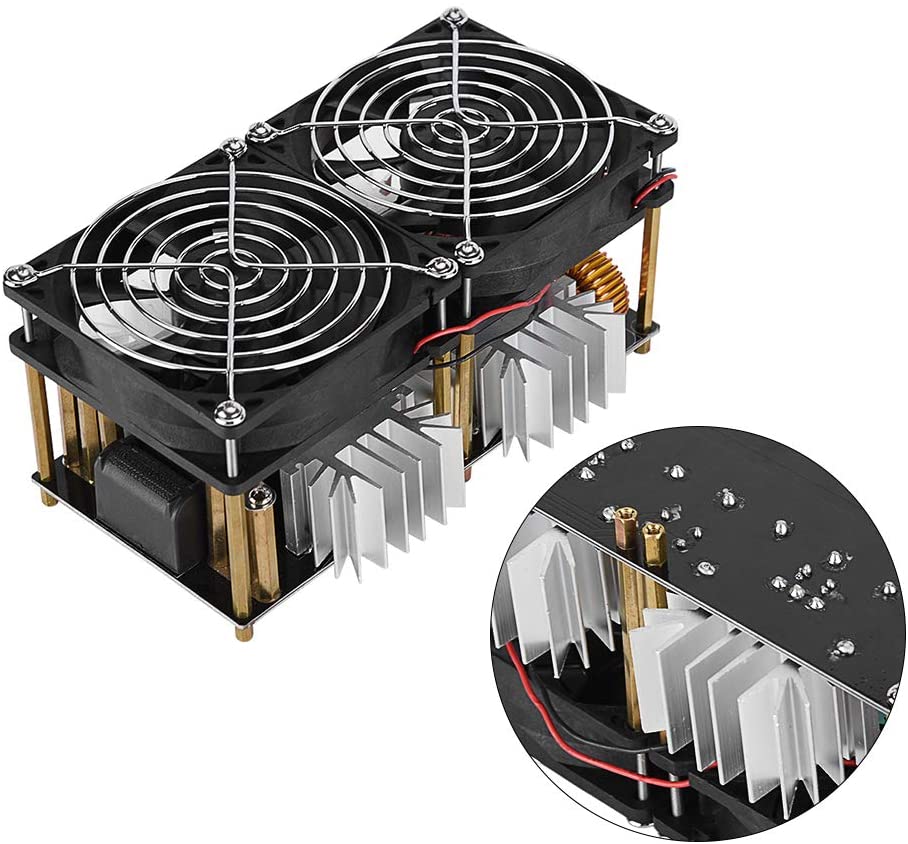

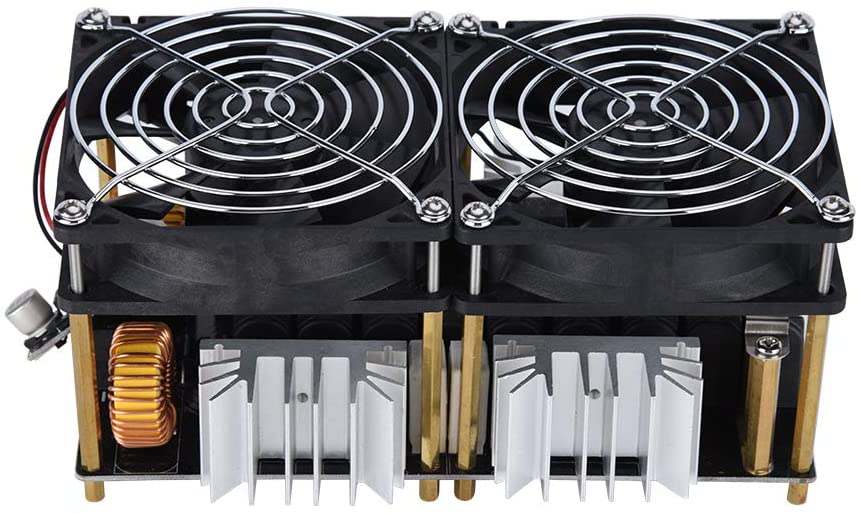

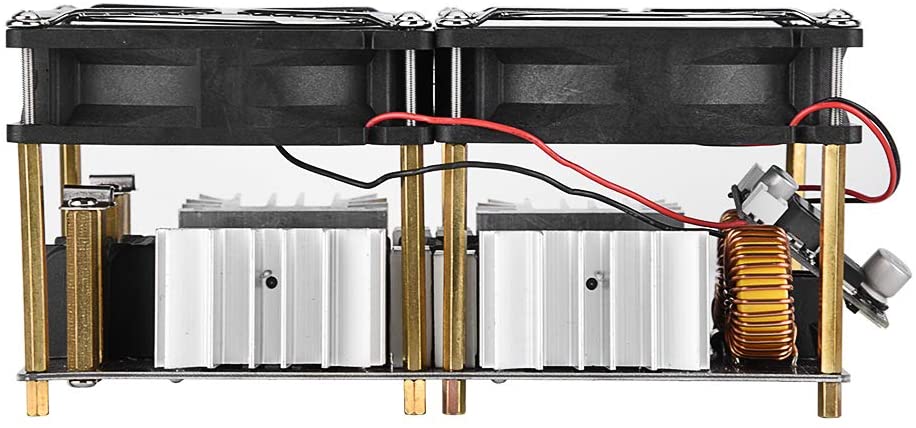

1. This product has a maximum power of 1800W, super PCB layout design and super heat sink, superior heat dissipation effect.
2. 12-48V low voltage DC power supply with a maximum current of 40A. It can work continuously for several hours with good heat dissipation.
3. Can use graphite crucible to melt gold, silver, copper, aluminum and other metals, heating evenly, fast and very convenient.

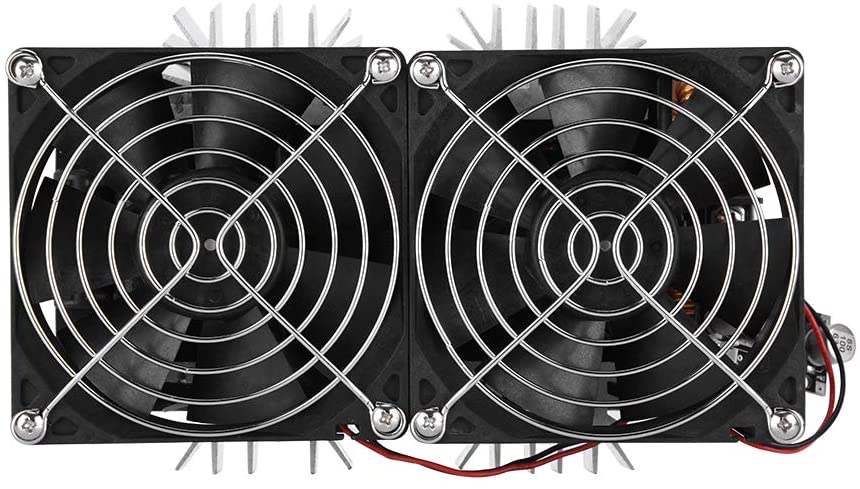

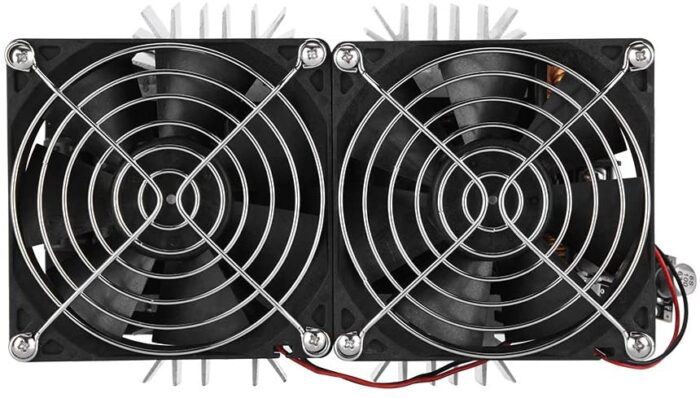

4. With a cooling fan interface, can also do Tesla discharge, generator voltage inverter, etc.
5. It is recommended not to exceed 48V 35A to prevent accidents and damage.

Specification:

Input Voltage: 12V-48V (Recommendation: above 36V)

Power Requirments: Less than 12V >=10A, More than 15V >=15A

Maximum Power: 1800W

Maximum Current: 40A

Heater Inner Ring: 70mm / 2.8in

Size: 18 * 12 * 9 cm / 7.1 * 4.7 * 3.5in

Weight: Approx. 1052g

Package Included:

1 x PCB Board

1 x Copper Tube

Note:

1. When using a switching power supply, make sure that the power supply voltage is stable before connecting to the induction heating circuit.
2. Do not heat metal that is too large or it may be overloaded. Please add a 35A fuse or ammeter.
3. Although this driver board can withstand more than 40A, it is recommended not to exceed 48V 35A to prevent accidents and damage.
4. The minimum input voltage of the module is 12V, the voltage of 12V must be greater than 10A to use the power supply.
5. If you find that the MOS tube is hot, first consider whether the power output meets the requirements.
6. Do not clear the circuit board, otherwise it will emit a very high frequency of noise, and then the MOS tube will burn out.
7. It is recommended to use a 36V 20A power supply. Below 12V is very dangerous.
