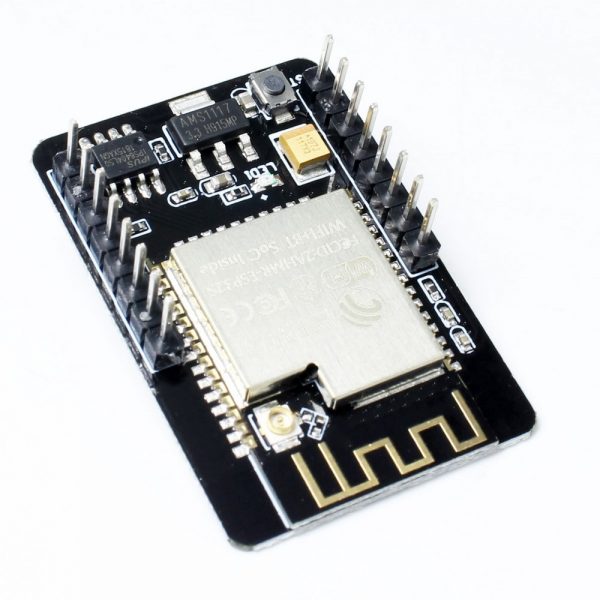

وای فای ESP32-CAM برد توسعه ماژول دوربین بلوتوث ESP32 با دوربین ماژول OV2640
درباره این مورد
ESP32CAM یک ماژول کوچک است که بر اساس تراشه ESP32 و OV2640 ساخته شده است. حتی می توانید ESP32CAM را از طریق ESP-IDF با نصب ESP32 Core برنامه ریزی کنید.
ESP32CAM ESP32 را با همه چیز لازم برای برنامه ریزی ، اجرا و توسعه در شگفت انگیز مجهز می کند. علاوه بر این ، برد توسعه یافته MPU6050 ، BME280 و MIC آنالوگ را دریافت کرده است.
ESP شامل WiFi ، بلوتوث سنتی و BLE Beacon ، با 2 CPU 32 بیتی LX6 با عملکرد بالا ، معماری خط لوله 7 مرحله ای ، محدوده اصلی تنظیم فرکانس 80 مگاهرتز تا 240 مگاهرتز ، سنسور روی تراشه ، سنسور هال ، سنسور دما و غیره است.
با استانداردهای WiFi 802.11b/g/n/e/i و بلوتوث 4.2 کاملاً سازگار است ، می توان از آن به عنوان یک حالت اصلی برای ایجاد یک کنترل کننده شبکه مستقل استفاده کرد ، یا به عنوان برده سایر MCU های میزبان برای افزودن قابلیت های شبکه به دستگاه های موجود استفاده می شود.
ESP32-CAM را می توان به طور گسترده در برنامه های مختلف اینترنت اشیا استفاده کرد. این دستگاه برای دستگاه های هوشمند خانگی ، کنترل بی سیم صنعتی ، نظارت بی سیم ، شناسایی بی سیم QR ، سیگنال های سیستم موقعیت یابی بی سیم و سایر برنامه های اینترنت اشیا مناسب است. این یک راه حل ایده آل برای برنامه های IoT است.
توضیحات محصول
امکانات:
ماژول SoC فوق العاده کوچک 802.11b/g/n Wi-Fi BT/BLE
CPU 32 بیتی دو هسته ای کم مصرف برای پردازنده های برنامه
حداکثر 240 مگاهرتز ، حداکثر 600 DMIPS
SRAM داخلی 520 کیلوبایت ، PSRAM 4M خارجی
رابط هایی مانند UART/SPI/I2C/PWM/ADC/DAC را پشتیبانی می کند
پشتیبانی از دوربین های OV2640 و OV7670 با فلاش داخلی
پشتیبانی از تصاویر بارگذاری WiFI
پشتیبانی از کارت TF
پشتیبانی از چندین حالت خواب
جاسازی شده Lwip و FreeRTOS
پشتیبانی از حالت کار STA/AP/STA AP
پشتیبانی از شبکه توزیع با یک کلیک Smart Config/AirKiss
پشتیبانی از ارتقاء محلی سریال و ارتقا سیستم عامل از راه دور (FOTA)
پشتیبانی از توسعه ثانویه
توجه داشته باشید:
1. لطفاً مطمئن شوید که قدرت ورودی ماژول حداقل 5V 2A است ، در غیر این صورت تصویر ناپایدار خواهد بود.
2. پین ESP32 GPIO32 قدرت دوربین را کنترل می کند. وقتی دوربین کار می کند ، لطفاً GPIO32 را پایین بیاورید.
3. از آنجا که IO0 به دوربین XCLK متصل است ، لطفاً هنگام استفاده از IO0 شناور بمانید. سطح بالا و پایین را متصل نکنید.
ESP32-CAM WiFi Bluetooth Camera Module Development Board ESP32 with Camera Module OV2640
About this item
The ESP32CAM is a tiny module based on ESP32 chip and OV2640. You can even program the ESP32CAM through the ESP-IDF by installing the ESP32 Core
The ESP32CAM equips the ESP32 with everything necessary to program, run and develop on the wonderchip. Additionally, the board reserved the MPU6050,BME280 and an analog MIC.
ESP integrates WiFi, traditional bluetooth and BLE Beacon, with 2 high-performance 32-bit LX6 CPUs, 7-stage pipeline architecture, main frequency adjustment range 80MHz to 240MHz, on-chip sensor, Hall sensor, temperature sensor, etc.
Fully compliant with WiFi 802.11b/g/n/e/i and bluetooth 4.2 standards, it can be used as a master mode to build an independent network controller, or as a slave to other host MCUs to add networking capabilities to existing devices.
ESP32-CAM can be widely used in various IoT applications. It is suitable for home smart devices, industrial wireless control, wireless monitoring, QR wireless identification, wireless positioning system signals and other IoT applications. It is an ideal solution for IoT applications.
Product description
Features:
Ultra-small 802.11b/g/n Wi-Fi BT/BLE SoC module
Low-power dual-core 32-bit CPU for application processors
Up to 240MHz, up to 600 DMIPS
Built-in 520 KB SRAM, external 4M PSRAM
Supports interfaces such as UART/SPI/I2C/PWM/ADC/DAC
Support OV2640 and OV7670 cameras with built-in flash
Support for images WiFI upload
Support TF card
Support multiple sleep modes
Embedded Lwip and FreeRTOS
Support STA/AP/STA AP working mode
Support Smart Config/AirKiss One-click distribution network
Support for serial local upgrade and remote firmware upgrade (FOTA)
Support secondary development
Note:
1.Please ensure that the module input power is at least 5V 2A, otherwise the image will unstable.
2.ESP32 GPIO32 pin controls camera power. When the camera is working, please pull GPIO32 low.
3.Since IO0 is connected to the camera XCLK, please leave IO0 floating when using it. Do not connect high and low level.
