توضیحات محصول:

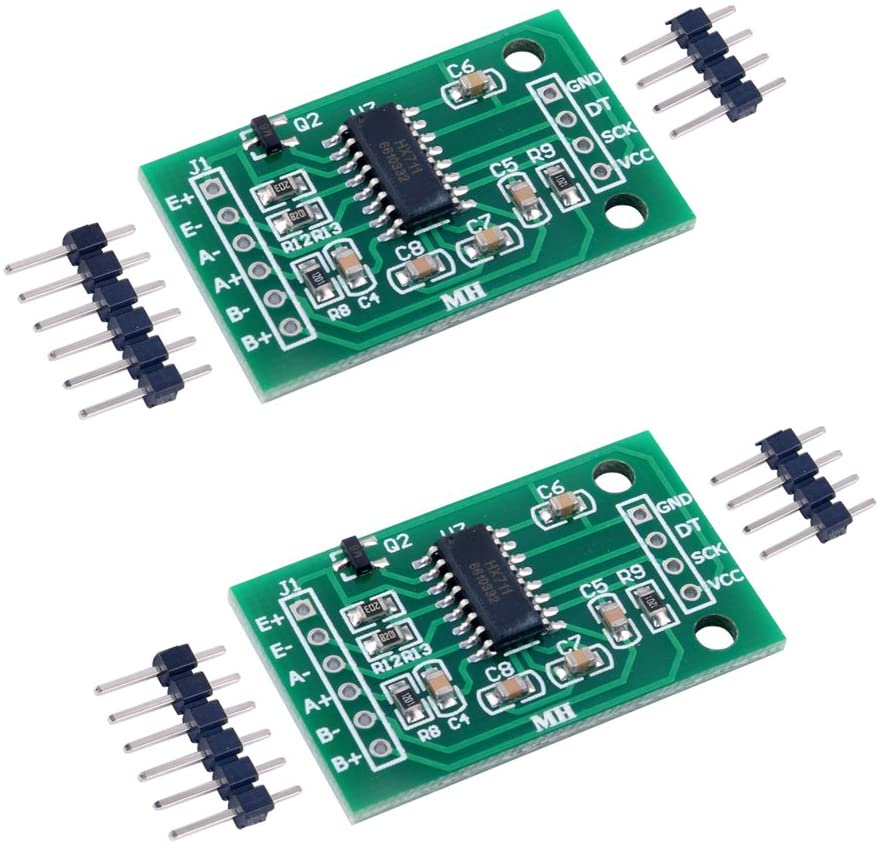

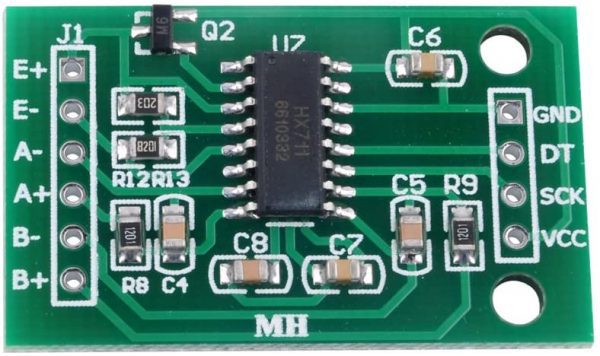

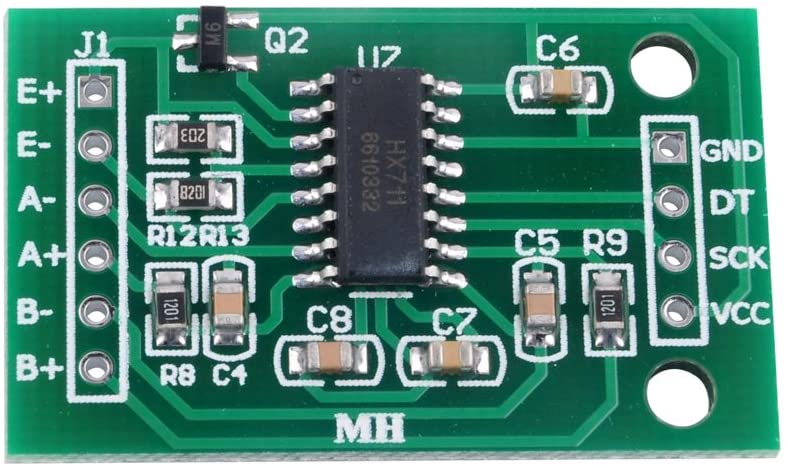

دقت وزن کردن ماژول سنسور وزن DIYmall HX711 24BIT ADC 24 بیت می باشد.

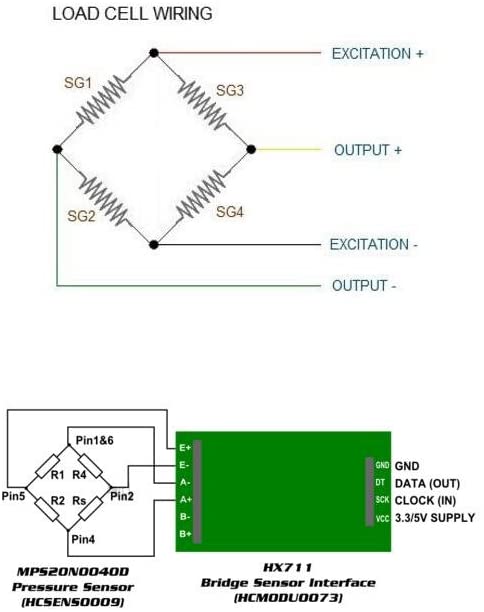

توضیحات: این ماژول از 24 تراشه مبدل A/D با دقت بالا hx711 استفاده می کند. این ماژول به طور خاص برای طراحی مقیاس الکترونیکی با دقت بالا با دو کانال ورودی آنالوگ با جمع کننده داخلی 128 برابر تقویت کننده بهره قابل برنامه ریزی طراحی شده است. مدار ورودی را می توان طوری پیکربندی کرد که یک نوع پل از نوع فشار (مانند حالت سنسور توزین فشار) از دقت بالایی برخوردار باشد ، هزینه کم یک ماژول نمونه ایده آل ماژول است.
امکانات:
دو کانال ورودی دیفرانسیل قابل انتخاب
روی تراشه PGAنویز پایین فعال است با بهره قابل انتخاب 3264 و 128
تنظیم کننده منبع تغذیه روی تراشه برای سلول بار و ADC منبع تغذیه آنالوگ
نوسان ساز روی تراشه بدون نیاز به جزء خارجی با کریستال خارجی اختیاری
روشن-خاموش- ریست روی تراشه
کنترل دیجیتال ساده و رابط سریال: کنترل های پین محور پروگرام کردن لازم ندارد.
همزمان رد منبع های 50 و 60 هرتز
مصرف درست روی تراشه شامل تنظیم کننده منبع تغذیه آنالوگ: عملکرد عادی کمتر از 1.5 میلی آمپر قطع برق کمتر از 1UA .
محدوده ولتاژ منبع تغذیه: 2.6 ~ 5.5V
محدوده دمای کار: -20 درجه 85 +85 درجه
Product description:
DIYmall HX711 24BIT Precision ADC Module Weight Weighting Sensor
Description: This module uses 24 high precision A/D converter chip hx711. It is a specially designed for the high precision electronic scale designwith two analog input channelthe internal integration of 128 times the programmable gain amplifier. The input circuit can be configured to provide a bridge type pressure bridge (such as pressureweighing sensor mode)is of high precisionlow cost is an ideal sampling front-end module.
Features:
Two selectable differential input channels
On-chip active low noise PGA with selectable gain of 3264 and 128
On-chip power supply regulator for load-cell and ADC analog power supply
On-chip oscillator requiring no external component with optional external crystal
On-chip power-on-reset
Simple digital control and serial interface: pin-driven controlsno programming needed
Simultaneous 50 and 60Hz supply rejection
Current consumption including on-chip analog power supply regulator: normal operation < 1.5mApower down < 1uA
Operation supply voltage range: 2.6 ~ 5.5V
Operating Temperature Range:-20 degree ~ +85 degree
