ماژول IR fc-51 خروجی دیجیتال فعال بالا (+5V) سوراخ نصب 3 میلی متری برای نصب آسان می تواند برای بسیاری از برنامه های کاربردی استفاده شود.
تقریباً با تمام میکروکنترلرهای دارای ورودی دیجیتال سازگار است.
دو عدد LED داخلی Pot کالیبراسیون برای پروژه های DIY و مبتدیان Arduino عالی است.
استفاده آسان از شکل سازگار با بردبرد می باشد.

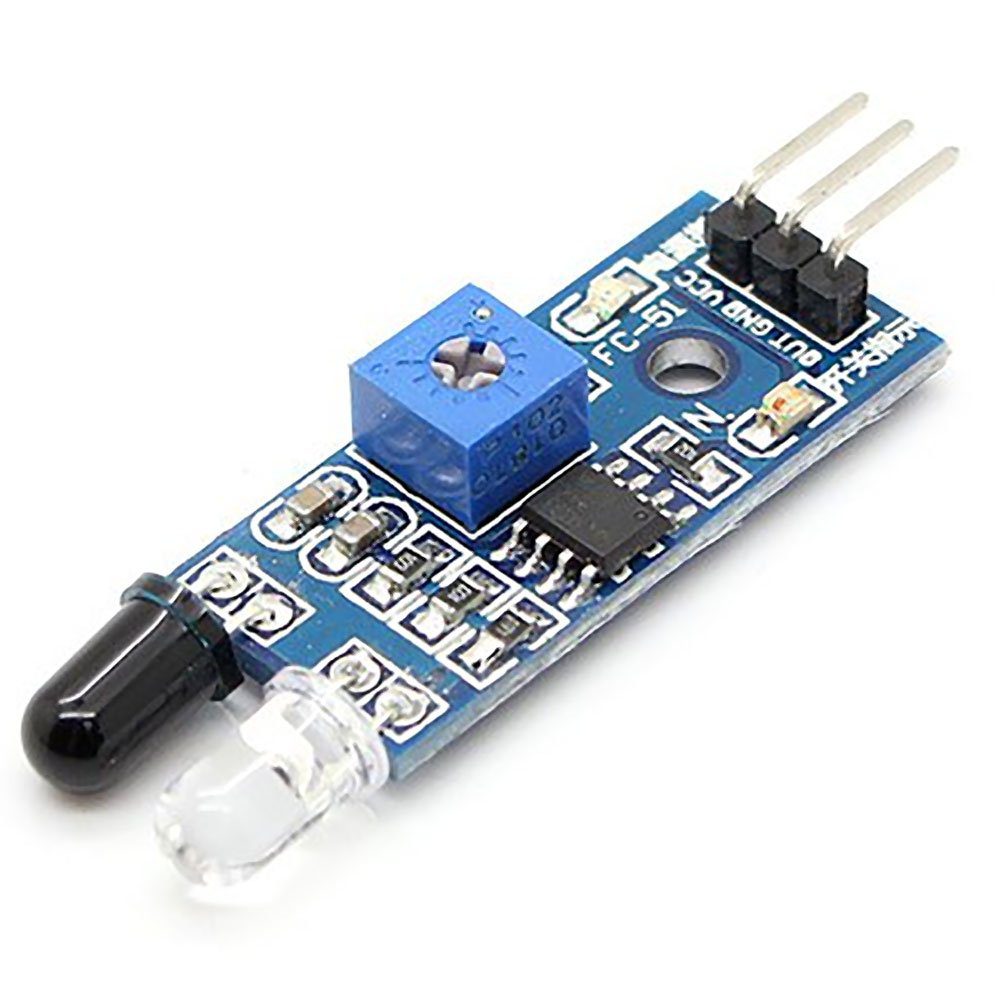

این سنسور مجاورت مبتنی بر مادون قرمز است که برای جلوگیری از موانع و ردیابی زیر ربات ها بسیار عالی است. ماژول فرستنده مادون قرمز ما حاوی فرستنده مادون قرمز و گیرنده است که به شکل جمع و جور در یک تخته کوچک قرار می گیرد. فرستنده نور مادون قرمز ساطع می کند و گیرنده دیگر (عکس ترانزیستور) پس از بازتاب ، نور IR را دریافت می کند. از این ماژول می توان برای شناسایی یک مانع یا نزدیکترین شی استفاده کرد.
– LED پردازنده نشان می دهد که آیا ماژول به درستی وصل شده است یا خیر
– چراغ LED دیگر هنگام ورود مقادیر آستانه نشان می دهد (روشن می شود)
– عالی برای پروژه های DIY و مبتدیان Arduino
– M3 سوراخ های نصب شده را برای سوار کردن ماژول روی میز یا پروژه خود نصب کنید
– بسته به جسم انسداد و محیط اطراف ، نزدیکی آن تا 7 سانتی متر می رسد.
توضیحات محصول
ویژگی:
1 ، هنگامی که ماژول مانعی را در مقابل سیگنال تشخیص می دهد ، نشانگر سبز در سطح برد روشن می شود ، در حالی که پورت OUT خروجی سیگنال کم را حفظ می کند ، ماژول فاصله 2 ~ 30 سانتی متر را تشخیص می دهد.
زاویه تشخیص 35 درجه ، فاصله می تواند پتانسیل را تشخیص دهد تنظیم پتانسیومتر تنظیم عقربه های ساعت ، افزایش فاصله را تشخیص می دهد. پتانسیومتر تنظیم خلاف جهت عقربه های ساعت ، کاهش فاصله تشخیص
2 ، حسگر بازتاب مادون قرمز فعال ، بازتاب هدف و بنابراین شکل فاصله تشخیص بحرانی است.
جایی که حداقل فاصله تشخیص سیاه ، سفید ، حداکثر ؛ اجسام کوچک دور از یک منطقه کوچک ، یک منطقه بزرگ از Grand.
3 ، پورت خروجی ماژول سنسور پورت OUT را می توان مستقیماً به میکروکنترلر IO متصل کرد همچنین می تواند مستقیماً یک رله 5 ولت را هدایت کند.
اتصال: VCC-VCC ؛ GND-GND ؛ OUT-IO 4 ، مقایسه LM393 ، پایدار ؛
5 ، ماژول می تواند منبع تغذیه DC 3-5V باشد. وقتی برق روشن می شود ، نشانگر قرمز رنگ روشن می شود.
6 ، با سوراخ پیچ 3 میلی متر ، نصب آسان آسان ؛
7 ، اندازه تخته: 3.2CM * 1.4CM
8 ، هر ماژول ارسال شده است ولتاژ مقایسه آستانه تنظیم شده توسط پتانسیومتر خوب ، مورد غیر ویژه ، پتانسیومتر قابل تنظیم نیست.
توضیحات پین:
1. VCC ولتاژ خارجی 3.3V-5V (می توان مستقیماً به 5v و 3.3v MCU MCU متصل شد.)
2. GND ,GND خارجی
3. OUT, رابط خروجی دیجیتال برد کوچک (0 و 1)
Active High digital Output (+5V)
3mm Mounting hole for easy mounting
Can be used for multitude of applications
Compatible with almost all microcontrollers with digital input
Two onboard LED’s
Calibration Pot
Great for DIY projects and Arduino beginners
Easy to use breadboard friendly form factor
This is an Infrared based proximity sensor which are great for obstacle avoidance and line following robots. Our infrared transceiver module contains an infrared transmitter and a receiver fit in a compact form on a tiny board. Transmitter emits infrared light and another receiver (photo-transistor) receives that IR light after reflection. The module can be used to identify an obstacle or a nearest object
– Onboard LED indicates if the module is connected properly
– Another onboard LED indicates when threshold values are touched (turns on)
– Great for DIY projects and Arduino beginners
– M3 Mounting holes to mount the module on your desk or project
– Proximity range up to 7 centimeters depending on the obstructing object and surrounding environment.
Product description
Feature:
1, When the module detects an obstacle in front of the signal, the green indicator lights on the board level, while the OUT port sustained low signal output, the module detects the distance 2 ~ 30cm.
detection angle 35 °, the distance can detect potential is adjusted clockwise adjustment potentiometer, detects the distance increases; counterclockwise adjustment potentiometer, reducing detection distance.
2, The sensor active infrared reflection detection, target reflectivity and therefore the shape is critical detection distance.
Where the minimum detection distance black, white, maximum; small objects away from a small area, a large area from the Grand.
3, the sensor module output port OUT port can be directly connected to the microcontroller IO can also be directly drive a 5V relay;
Connection: VCC-VCC; GND-GND; OUT-IO 4, comparators LM393, stable;
5, the module can be 3-5V DC power supply. When the power is turned on, the red power indicator lights;
6, with the screw holes 3mm, easy fixed installation;
7, board size: 3.2CM * 1.4CM
8, each module has been shipped threshold comparator voltage adjusted by potentiometer good, non-special case, do not adjustable potentiometer.
PIN Description:
1. VCC 3.3V-5V external voltage (can be directly connected to 5v and 3.3v MCU MCU)
2. GND, GND External
3. OUT small board digital output interface (0 and 1)
