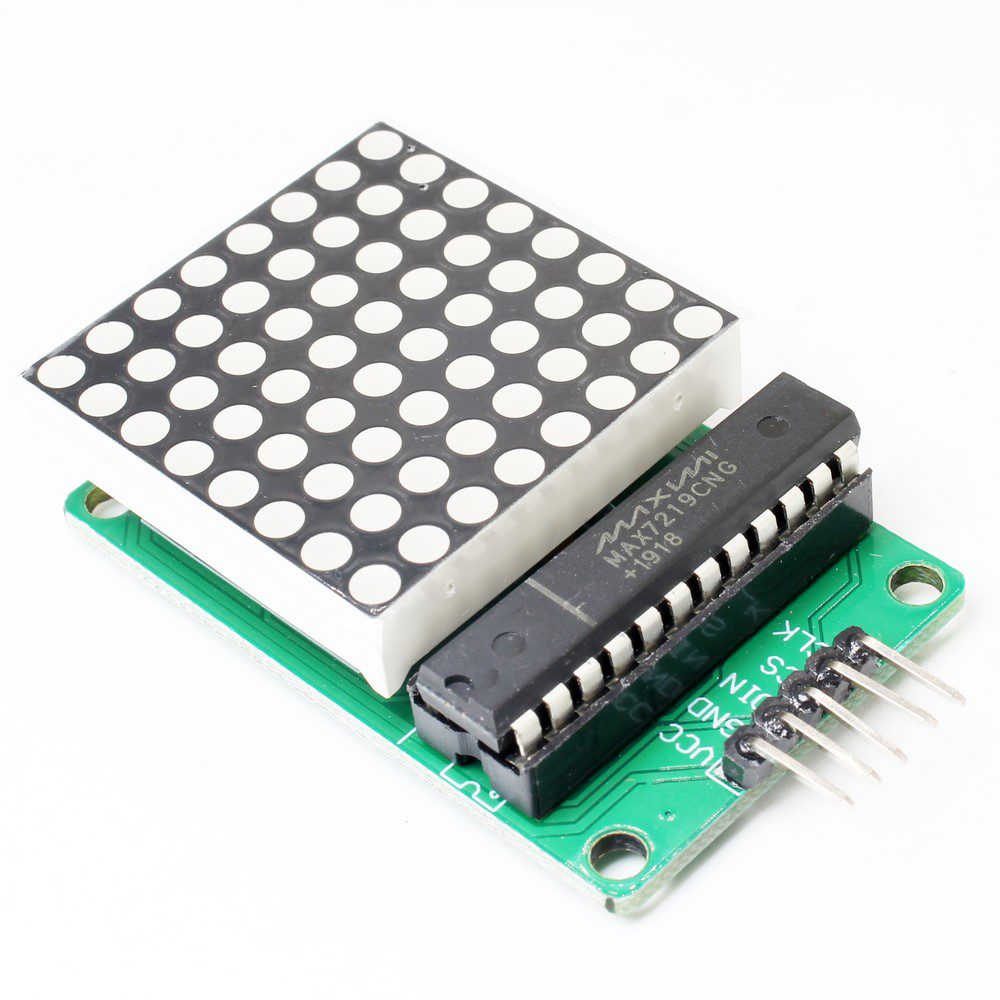

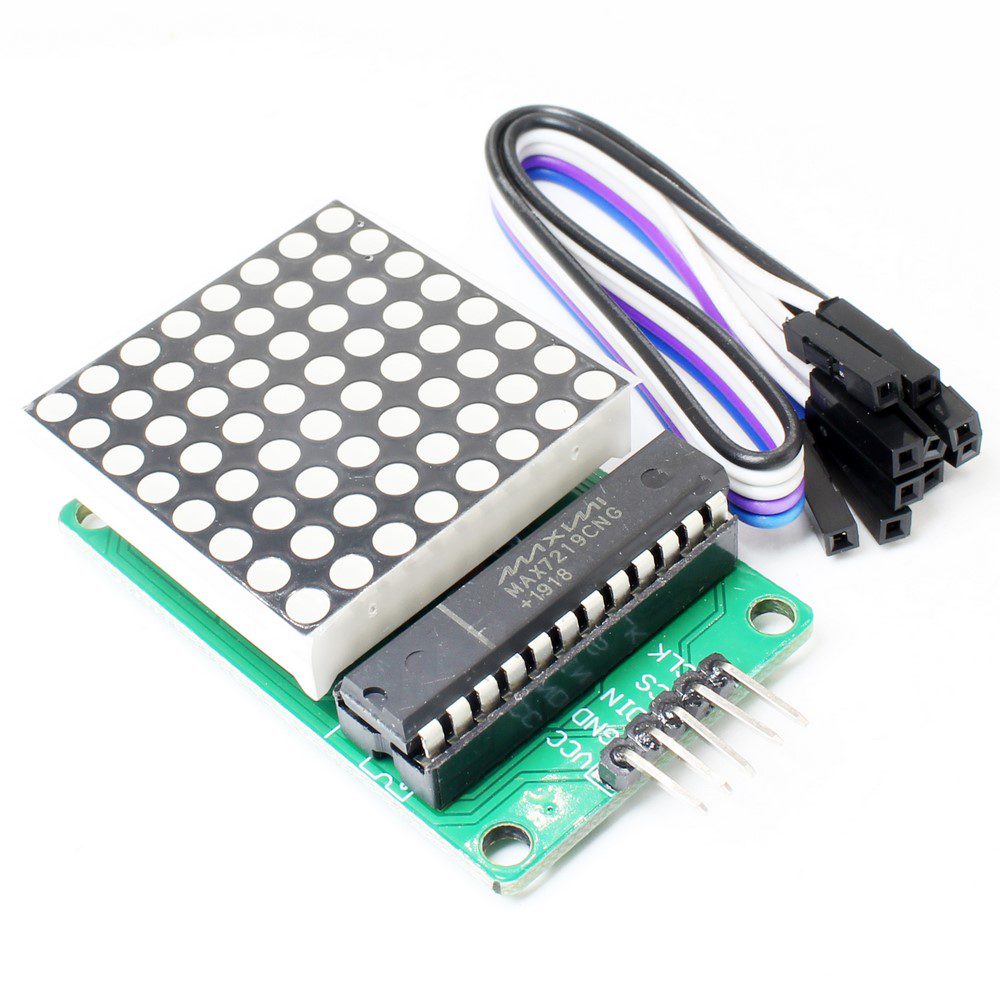

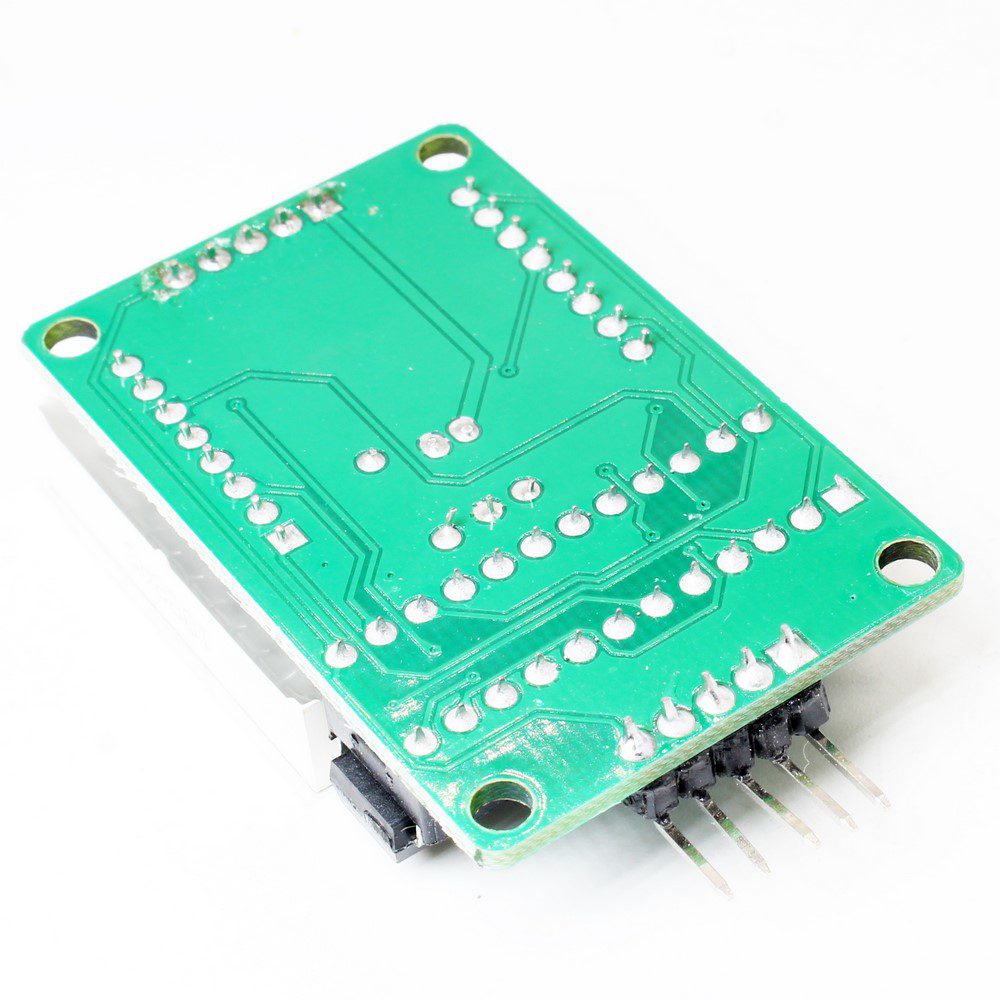

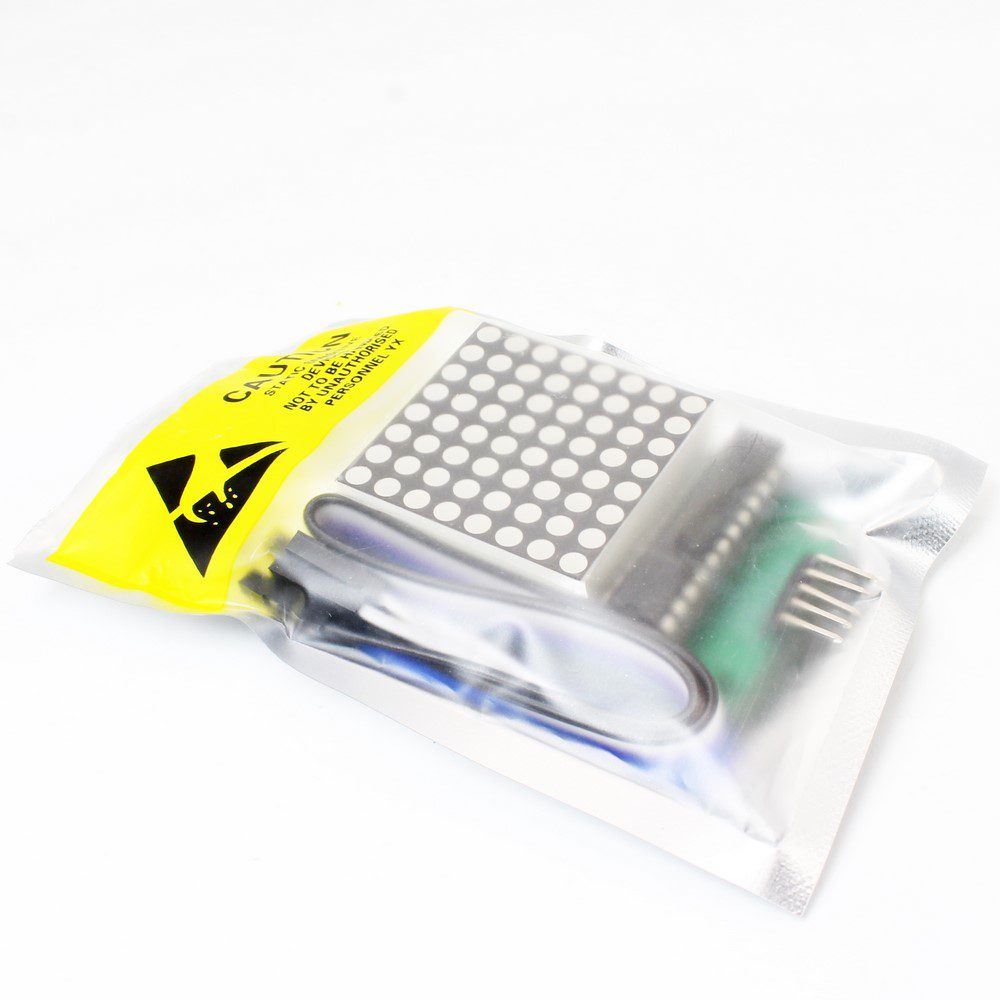

ماژول MAX7219 DOT MATRIX
1 عدد MAX7219 8×8 دات ماتریس
ماژول نمایش LED 5V
کنترل MCU
MAX7219
88 ماتریس نقطه LED
کیت DIY
1. ماژول واحد می تواند یک دات ماتریس 8 * 8 کاتد مشترک را هدایت کند.
2. ماژول ولتاژ کار: 5V
3. ابعاد ماژول: طول 3.2 سانتی متر X 3.2 سانتی متر عرض X 1.5 سانتی متر ارتفاع
4. سوراخ با چهار پیچ ، قطر 3 میلی متر
5. ماژول هایی با رابط ورودی و خروجی ، پشتیبانی از cascad چندین ماژول
توضیحات محصول
دستورالعمل سیم کشی:
1. در بلوک سمت چپ به یک پورت ورودی ، یک پورت خروجی در سمت راست.
2. هنگامی که کنترل یک ماژول واحد ، به سادگی وارد درگاه دریافت CPU
3. هنگامی که بیش از 3 ماژول CPU خاتمه خروجی خروجی را در بر می گیرد ، ماژول خاتمه خروجی ورودی دو ماژول اول ، دو ماژول اول ترمینال ورودی خاتمه سه ماژول و غیره.
به 51 نمونه واحد:
VCC → 5V
GND → GND
DIN → P2.2
CS → P2.1
CLK → P2.0
اطلاعات محصول
ابعاد بسته 3 x 2.6 x 1 اینچ
وزن مورد 1.58 اونس
ASIN B07W6KZR5D
Module MAX7219 DOT MATRIX
HiLetgo 1pcs MAX7219 8×8 Dot Matrix
LED Display Module 5V
MCU Control
MAX7219
88 LED Dot Matrix
DIY Kit
1. Single module can drive an 8 * 8 dot matrix common cathode
2. Module Operating voltage: 5V
3. Module dimensions: length 3.2 cm X 3.2 cm wide X 1.5 cm high
4. Holes with four screws, diameter 3mm
5. Modules with input and output interfaces, support for cascading multiple modules
Product description
Wiring instructions:
1. On the left block to an input port, an output port on the right.
2. When the control of a single module, simply enter the port received a CPU
3. When more than 3 modules cascaded output input termination CPU, the input output termination module of the first two modules of the first one, the first two modules of the termination input terminal of the three modules, and so on.
To 51 single example:
VCC → 5V
GND → GND
DIN → P2.2
CS → P2.1
CLK → P2.0
Product information
Package Dimensions 3 x 2.6 x 1 inches
Item Weight 1.58 ounces
ASIN B07W6KZR5D
