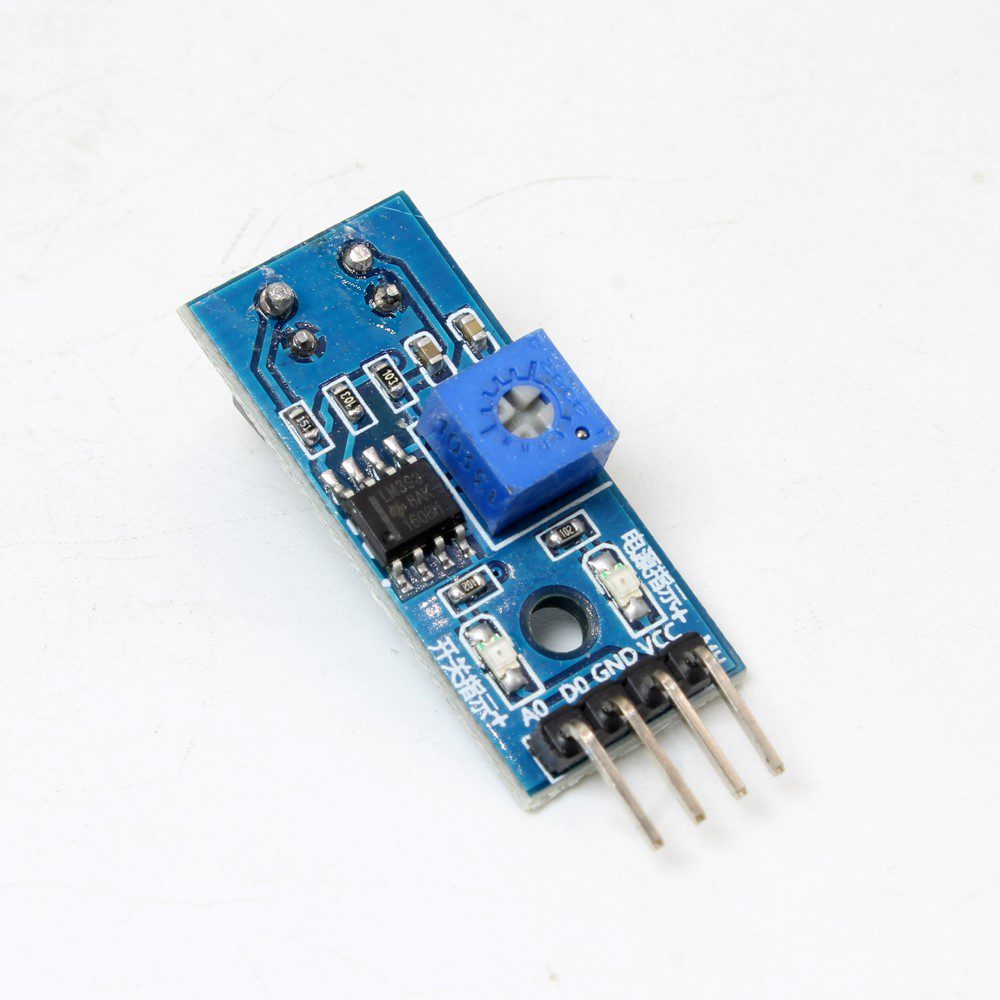

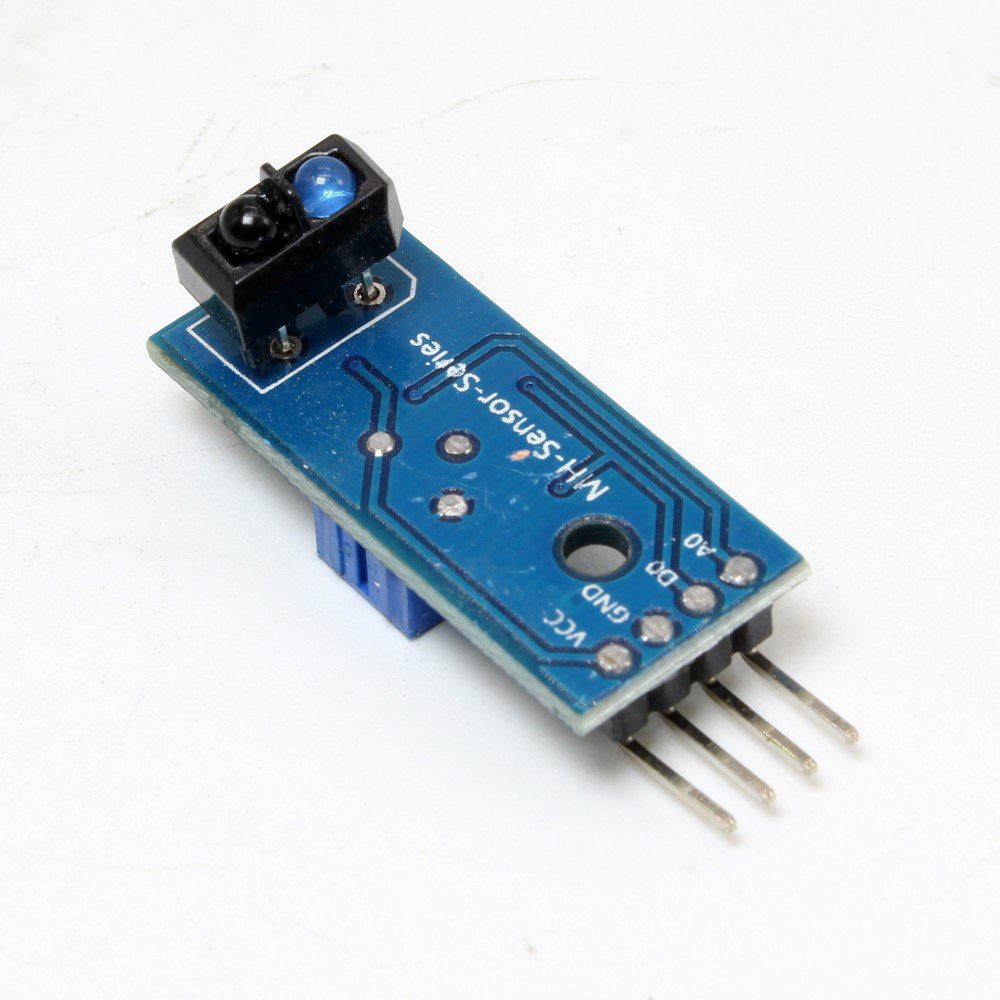

ماژول TCRT5000
CHENBO 6pcs TCRT5000 IR IR منعکس کننده نور فوتوالکتریک سوئیچ مانع سنسور ماژول با کابل 3.3V-5V
سنسور TCRT5000 دیود مادون قرمز به طور مداوم مادون قرمز راه اندازی می شود.
فاصله انعکاس تست: 1 میلی متر تا 25 میلی متر
با پتانسیومتر دقیق قابل تنظیم برای تنظیم حساسیت
استفاده از سنسورهای بازتاب مادون قرمز TCRT5000
ولتاژ کار: 3.3V تا 5V
توضیحات محصول
سنسور مادون قرمز TCRT5000 هنگامی که هیچ اشعه مادون قرمز ساطع شده یا منعکس نشده به عقب منعکس می شود ، اما قدرت آن به اندازه کافی زیاد نیست ، فوتوترانزیستور در حالت خاموش قرار دارد و ترمینال خروجی ماژول بالا است، نشان می دهد که دیود در حالت خاموش بوده است ؛ در جسمی که باید در محدوده تشخیص تشخیص داده شود و شدت اشعه های مادون قرمز منعکس شده به اندازه کافی بزرگ است ، فوتوترانزیستور اشباع شده و ترمینال خروجی ماژول پایین است ، چراغ نشانگر روشن می شود.
استفاده از سنسورهای بازتاب مادون قرمز TCRT5000
فاصله انعکاس تست: 1 میلی متر تا 25 میلی متر
Clean و 3 ، خروجی مقایسه کننده ، شکل موج سیگنال ،
توانایی راندن قوی است ، برای بیش از 15ma.
با پتانسیومتر دقیق قابل تنظیم برای تنظیم حساسیت
ولتاژ کاری 3.3V تا 5V
فرم خروجی: خروجی سوئیچ دیجیتال (0 و 1)
دارای سوراخ پیچ ثابت ، نصب راحت
اندازه PCB تخته کوچک: 3.2cm x 1.4cm
LM393 ، استفاده از مقایسه کننده ولتاژ گسترده
اندازه: 3.1×1.3cm (تقریبا)
استفاده برای:
نمونه گیری داده های پالس کنتور برق ؛ دستگاه فکس ، تشخیص کاغذ خردکن ؛ تشخیص موانع ؛ تشخیص خط سیاه و سفید
TCRT5000 module
CHENBO 6pcs TCRT5000 Infrared Reflective IR Photoelectric Switch Barrier Line Track Sensor Module w/Cable 3.3V-5V
TCRT5000 sensor of infrared emission diode constantly launch infrared
Test reflection distance: 1mm to 25mm
With many adjustable precision potentiometer to adjust sensitivity
Using infrared reflection sensors TCRT5000
The working voltage :3.3V to 5V
Product description
TCRT5000 infrared sensor emits infrared emitting diode continuously when no infrared rays emitted or reflected back is reflected back but the strength is not large enough, the phototransistor has been in the off state, and the output terminal of the module is high, indicating that the diode has been in the off state; in the object to be detected within the detection range, and the intensity of the reflected infrared rays is large enough, phototransistor saturated, and the output terminal of the module is low, the indicator LED is lit.
Using infrared reflection sensors TCRT5000
Test reflection distance: 1mm to 25mm
Clean and 3, the comparator output, signal waveform,
driving ability is strong, for more than 15ma.
With many adjustable precision potentiometer to adjust sensitivity
The working voltage of 3.3V to 5V
Output form: digital switch output (0 and 1)
Has a fixed bolt hole, convenient installation
Small board PCB size: 3.2cm x 1.4cm
The LM393, use of wide voltage comparator
Size:3.1×1.3cm(approx)
Use for:
The electricity meter pulse data sampling; Fax machine, shredder paper detection; Obstacle detection; Black and white line detection.
