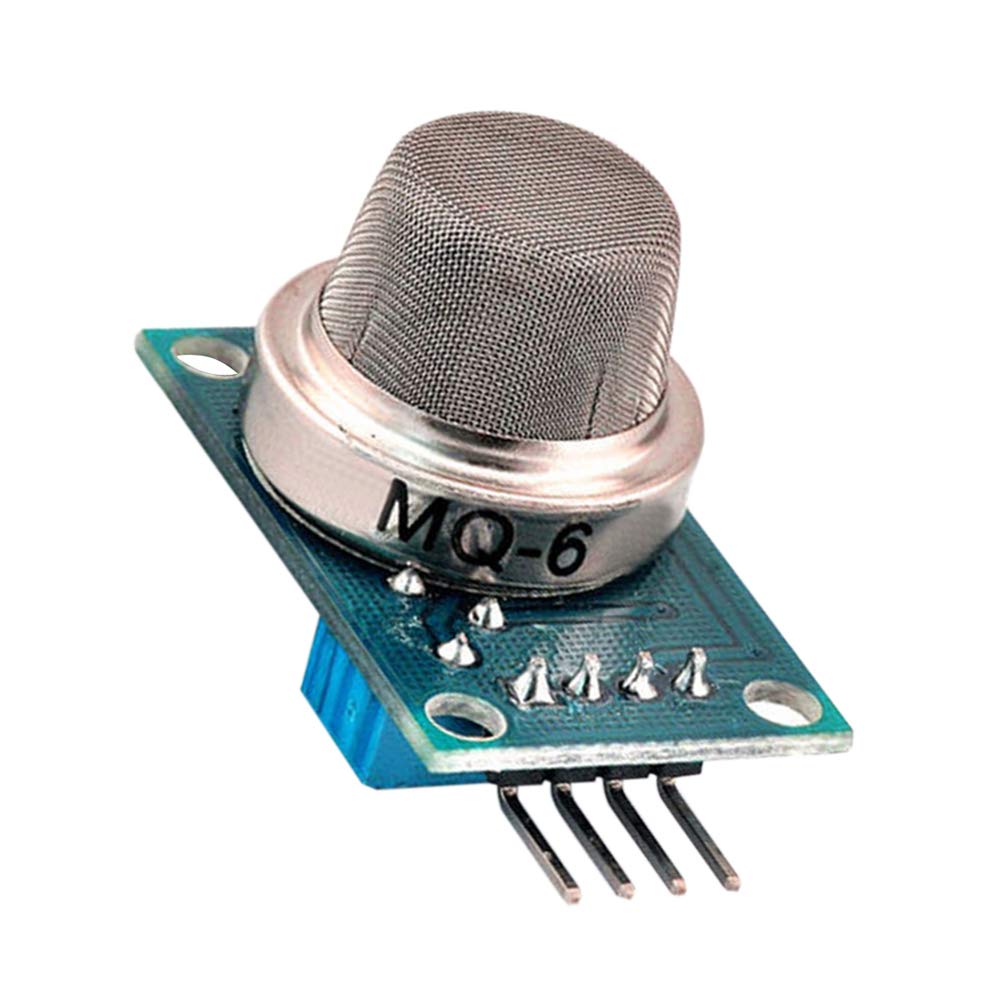

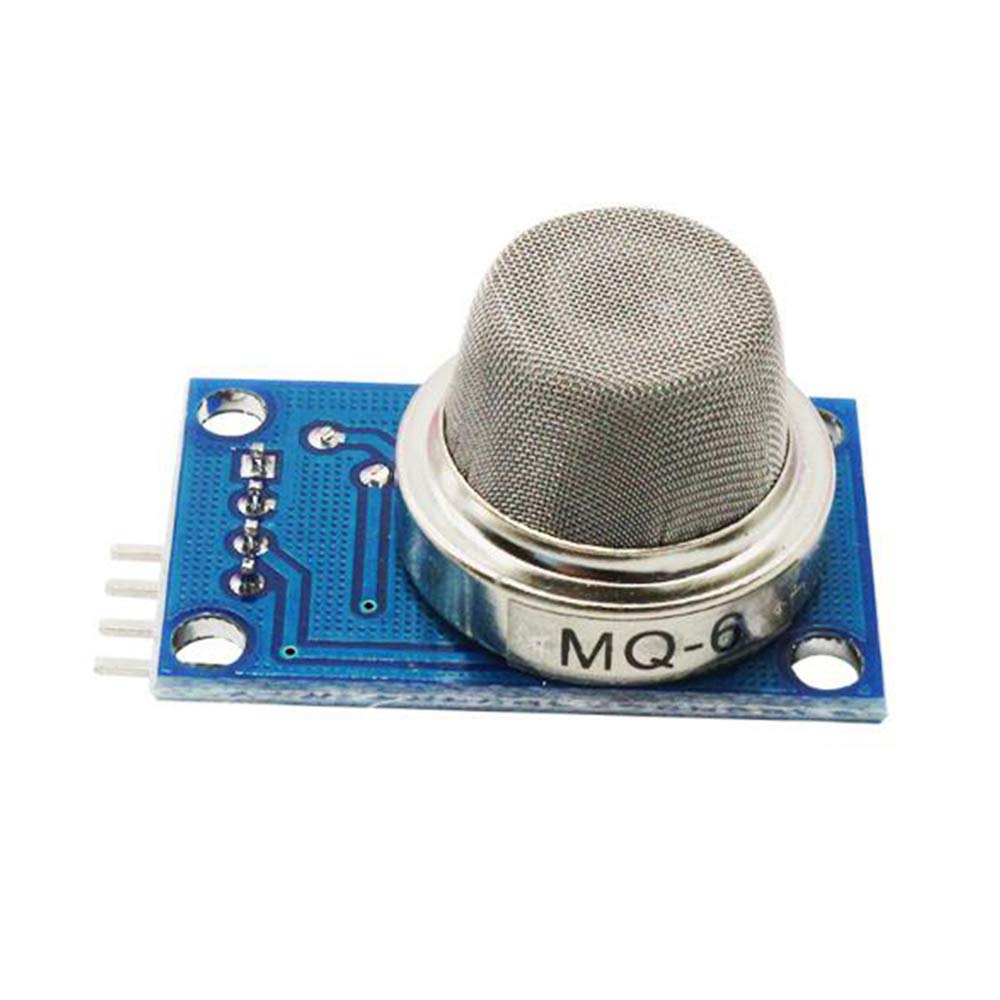

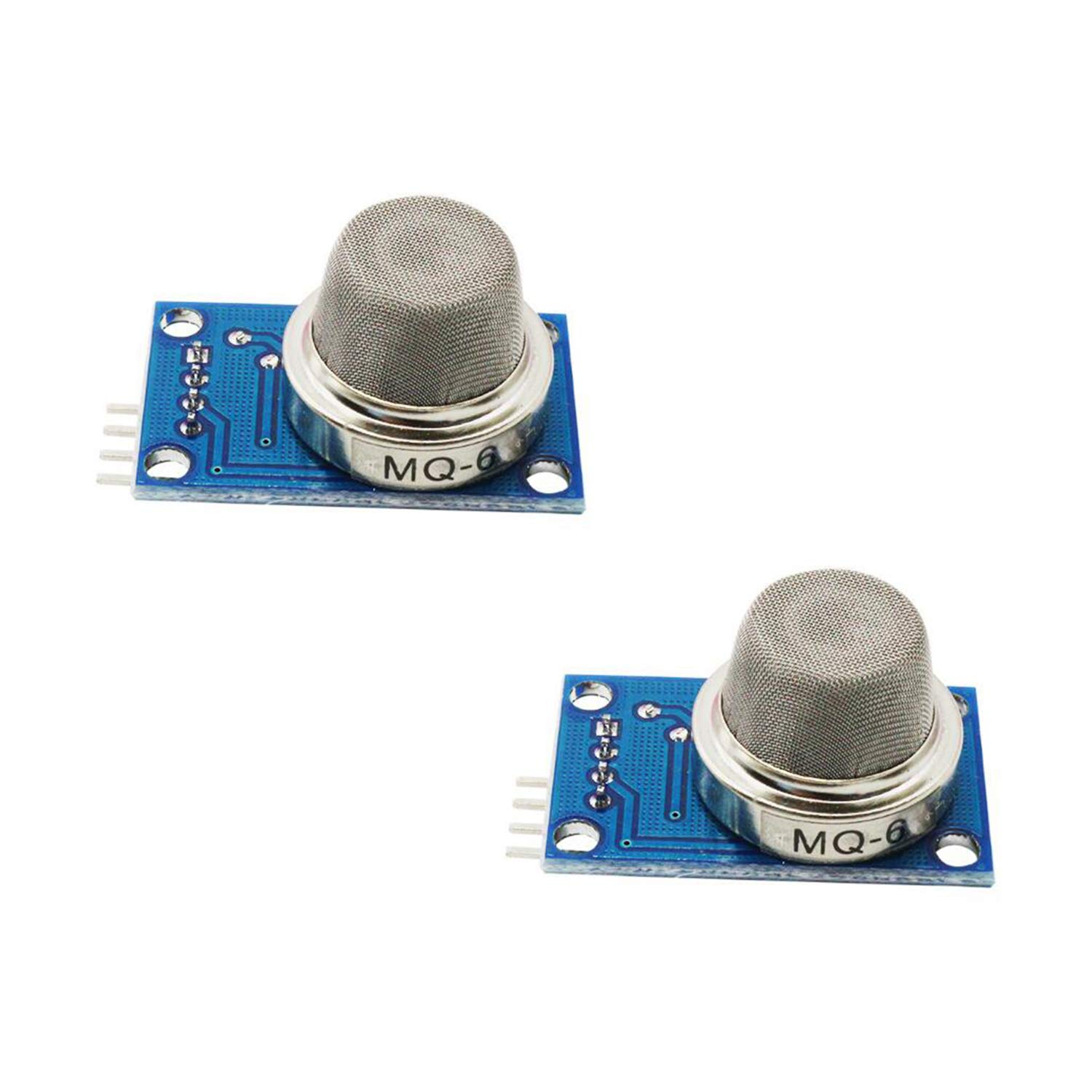

ماژول سنسور MQ6
MQ-6 ماژول سنسور گاز LPG پروپان مایع ایزو-بوتان سنسور تشخیص گاز قابل احتراق بوتان

سنسور گاز MPG-6 LPG
با استفاده از طراحی دو صفحه ای با کیفیت بالا ، با نشانگر قدرت و دستورالعمل خروجی سیگنال TTL ؛ سیگنال سوئیچینگ دارای خروجی DO (TTL) و AO خروجی آنالوگ است.
سیگنال معتبر خروجی TTL کم است. (سیگنال سطح پایین هنگامی که نور خروجی می تواند مستقیماً به میکروکنترلر یا ماژول رله متصل شود)
0 ~ 5V ولتاژ خروجی آنالوگ ، غلظت بالاتر ولتاژ بالاتر است
اندازه محصول: 32 (L) * 20 (W) * 22 (H) میلی متر
توضیحات محصول
ویژگی های ماژول:
1 ، با استفاده از طراحی دو صفحه با کیفیت بالا ، با نشانگر قدرت و دستورالعمل خروجی سیگنال TTL ؛
2 ، سیگنال سوئیچینگ دارای خروجی DO (TTL) و AO خروجی آنالوگ ؛
3 ، سیگنال خروجی TTL کم است. (سیگنال سطح پایین هنگامی که نور خروجی می تواند مستقیماً به میکروکنترلر یا ماژول رله متصل شود)
4 ، 0 ~ 5V ولتاژ خروجی آنالوگ ، غلظت بالاتر ولتاژ بالاتر است.
5 ، پروپان ، بوتان ، LPG ، LNG حساسیت تشخیص خوبی دارد.
6 ، چهار سوراخ پیچ برای موقعیت آسان وجود دارد.
7 ، ابعاد محصول: 32 (L) * 20 (W) * 22 (H)
8 ، دارای عمر طولانی و ثبات قابل اعتماد است.
9 ، واکنش سریع و  بازیابی ویژگی های

ماژول سنسور تشخیص گاز MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 می باشد که بر اساس نیاز خود می توان نوع مورد نظر ماژول را انتخاب کرد.

ابعاد مورد LxWxH 7.3 x 5.9 x 1.9 اینچ

وزن مورد 60 گرم

درباره این مورد

ماژول سنسور تشخیص گاز

خروجی سیگنال دوگانه (خروجی آنالوگ و خروجی TTL)

خروجی آنالوگ و افزایش غلظت ، غلظت بیشتر ولتاژ بالاتر است.

حساسیت بسیار بالایی نسبت به سولفید ، بخار بنزن ، دود و سایر گازهای مضر دارد.

توضیحات محصول

1. با چراغ نشانگر خروجی سیگنال.
2. اندازه: 32mm X22mm X30mm طول * عرض * ارتفاع ؛
3. تراشه اصلی: LM393 ، پروب سنجش گاز MQ-x ؛
4. ولتاژ کار: DC 5V ؛
5. با نشانگر خروجی سیگنال ؛
6. خروجی سیگنال دوگانه (خروجی آنالوگ و خروجی TTL) ؛
7. خروجی آنالوگ با افزایش غلظت افزایش می یابد، غلظت بیشتر و ولتاژ بالاتر ؛
8. حساسیت بسیار بالایی به سولفید ، بخار بنزن ، دود و سایر گازهای مضر دارد.
9. با طول عمر طولانی و ثبات قابل اعتماد ؛
10. پاسخ سریع و ویژگی های بازیابی ؛
11. با نصب سوراخ ، نصب آسان ؛

کاربرد:

برای خانواده گازهای مضر ، دستگاه تشخیص محیط ، برای تشخیص آمونیاک ، ترکیبات معطر ، سولفید ، بخار بنزن ، دود و سایر گازهای مضر ، محدوده غلظت عنصر حساس به گاز: 10 تا 1000ppm موارد مرجع را ارائه می دهد.

این سنسور شامل MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 می باشد و بر اساس نیاز خود می توان نوع مورد نظر ماژول را انتخاب کرد.

البته هرسنسور مختص یک گاز نیست و طیفی از گازها را دیتکت می نماید.

سنسور MQ2  به عنوان سنسور عمومی خانواده MQ شناخته می شود.

MQ-2  =  تشخیص دود و گاز  ( هیدروژن ، الکل ، متان ، بوتان ، LPG و … )

MQ-3 = تشخیص گاز الکل

MQ-4 = تشخیص گاز متان

MQ-5 = تشخیص گاز طبیعی و گاز مایع

MQ-7 = تشخیص مونوکسید کربن

MQ-8 = تشخیص گاز هیدروژن

MQ-9 = تشخیص گازهای قابل اشتعال پروپان و..

MQ-135 = تشخیص  آمونیاک و بنزن

MQ6 sensor module
MQ-6
LPG Gas Sensor Module
Liquefied Propane
Iso-Butane
Butane Combustible Gas Detection Sensor

MQ-6 LPG Gas Sensor
Using high-quality dual-panel design, with power indicator and TTL signal output instructions; The switching signal having a DO (TTL) output and analog output AO.
TTL output valid signal is low . ( Low-level signal when the output light can be directly connected to the microcontroller or relay module )
0 ~ 5V analog output voltage , the higher the concentration the higher the voltage
Product Size : 32 (L) * 20 (W) * 22 (H)mm
Product description
Module Features :
1 , Using high-quality dual-panel design, with power indicator and TTL signal output instructions;
2 , The switching signal having a DO (TTL) output and analog output AO ;
3, TTL output valid signal is low . ( Low-level signal when the output light can be directly connected to the microcontroller or relay module )
4 , 0 ~ 5V analog output voltage , the higher the concentration the higher the voltage .
5 , Propane , butane , LPG, LNG has a good detection sensitivity.
6 , There are four screw holes for easy positioning ;
7 ,Product dimensions : 32 (L) * 20 (W) * 22 (H)
8 , Has a long life and reliable stability
9 , Rapid response and recovery characteristics

Gas Detection Sensor Module

MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135

Item Dimensions LxWxH               7.3 x 5.9 x 1.9 inches

Item Weight       60 Grams

About this item

Gas Detection Sensor Module

The dual signal output (analog output and TTL output)

The analog output and increased with the increase of concentration, the higher the concentration higher voltage

Has a very high sensitivity to sulfide, benzene vapor, smoke and other harmful gases

Product description

1.With signal output indicator light.

2.Size: 32mm X22mm X30mm length * width * height;

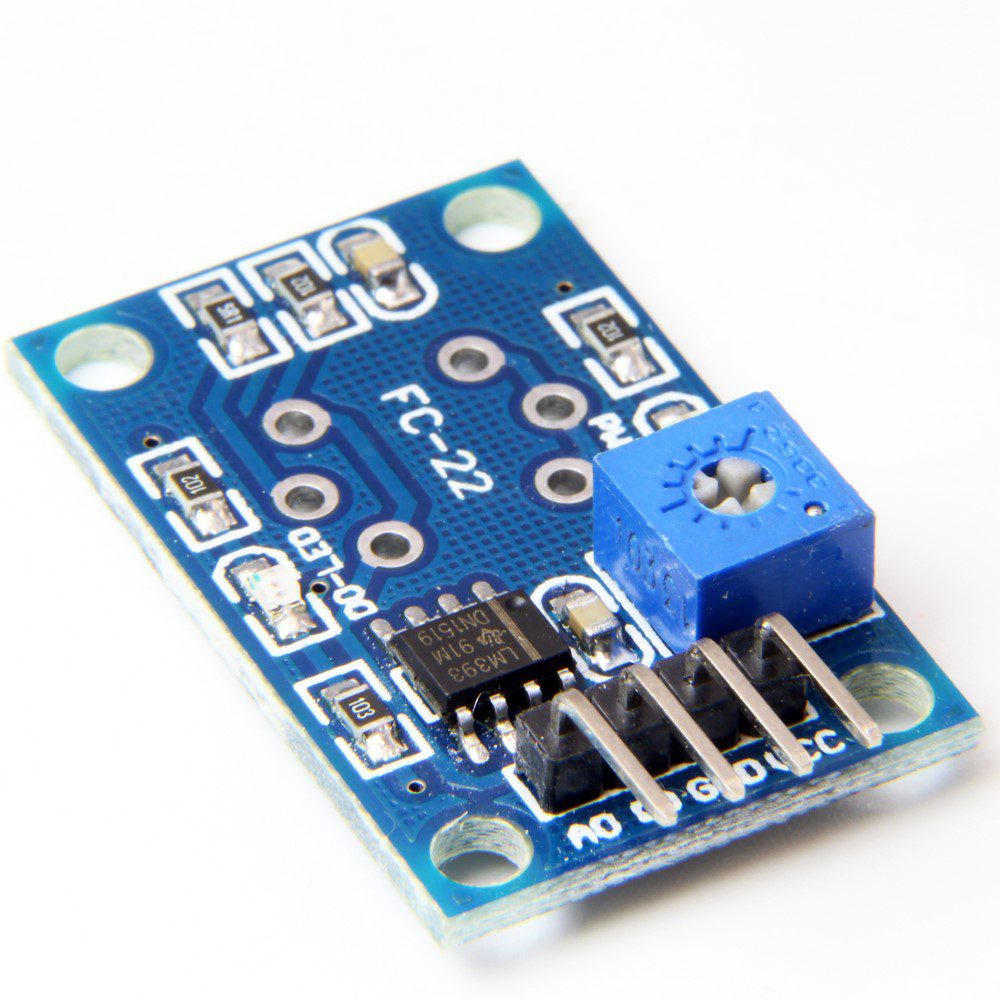

3.The main chip: LM393, MQ-x gas sensing probe;

4.Working voltage: DC 5V;

5.With signal output indicator light;

6.The dual signal output (analog output and TTL output);

7.The analog output and increased with the increase of concentration, the higher the concentration higher voltage;

8.Has a very high sensitivity to sulfide, benzene vapor, smoke and other harmful gases;

9.With a long service life and reliable stability;

10.Quick response and recovery characteristics;

11.With mounting holes, easy mounting;

Application:

For harmful gas family, environment detection device, is suitable for the detection of the ammonia, aromatic compounds, sulfide, benzene vapor, smoke and other harmful gas, gas sensitive element concentration range: 10 to 1000ppm provides reference cases.

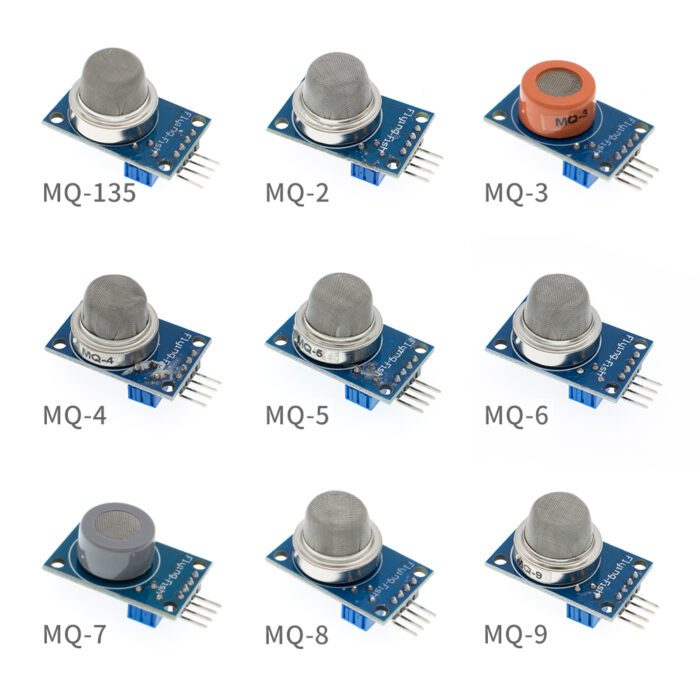

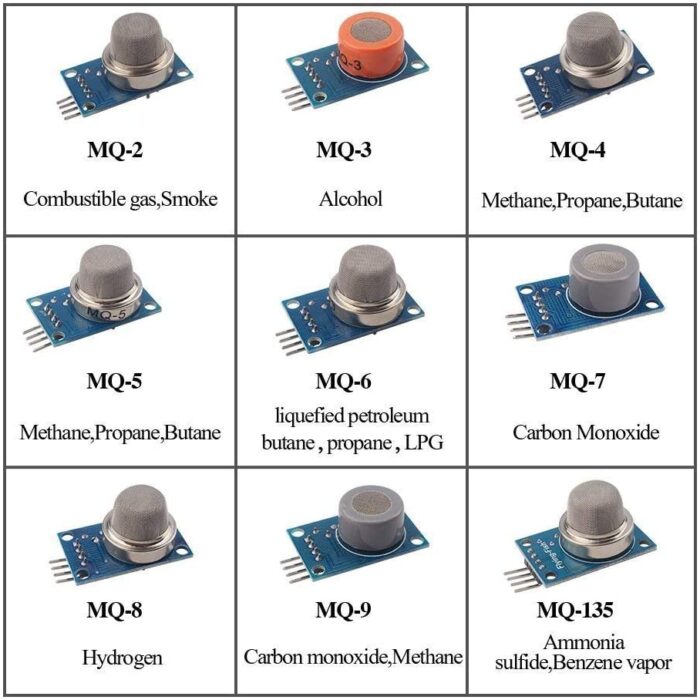

This sensor includes MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 and the desired type of module can be selected according to your needs.

Of course, each sensor is not specific to one gas and detects a range of gases.

The MQ2 sensor is known as the general sensor of the MQ family.

MQ-2 = Smoke and gas detection (hydrogen, alcohol, methane, butane, LPG and…)

MQ-3 = Alcohol gas detection

MQ-4 = Methane gas detection

MQ-5 = Detection of natural gas and liquefied gas

MQ-7 = Detection of carbon monoxide

MQ-8 = Hydrogen gas detection

MQ-9 = Detection of flammable propane gases and ..

MQ-135 = Detection of ammonia and benzene
